Công tắc Huawei OceanStor SNS3696E
- Sự miêu tả
- Cuộc điều tra
- Tập tin đính kèm
Sự miêu tả
Huawei OceanStor SNS3696E Switch offers a base configuration of 48 cổng, two 24-port SFP+ PoD (Ports on Demand), and one 32-port QSFP PoD. The switch has a total of eight 32 Gbps QSPF ports. This allows users to grow from 48 ports to 128 cổng.
Huawei OceanStor SNS3696E Switch Product Overview
Huawei OceanStor SNS3696E Switch is purpose-built network infrastructure for mission-critical storage. By using Gen 6 Kênh sợi quang, Fabric Vision technology delivers unmatched 32 Gbit/s performance, increased scalability, and operational stability to ensure hyper-scale virtualization, cơ sở hạ tầng đám mây lớn hơn, and expanding flash-based storage environments.

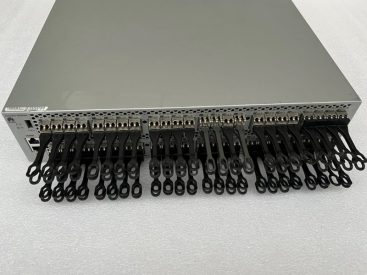

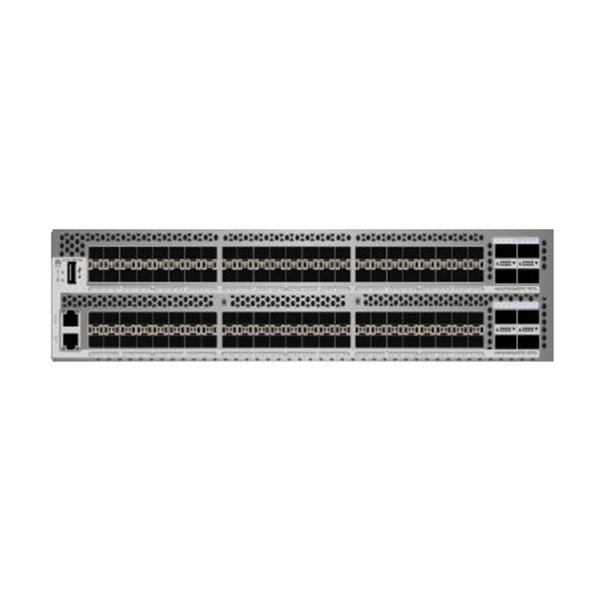

Huawei OceanStor SNS3696E Switch Product Pictures
Huawei OceanStor SNS3696E Switch Product Specifications
| Người mẫu | SNS2624 | SNS3664 | SNS3696E |
| Number of Ports | Chế độ chuyển đổi (mặc định): 8-Hải cảng, 16-Hải cảng, và cấu hình 24 cổng (8-tăng cổng thông qua Cổng theo yêu cầu [PoD] giấy phép) | Chế độ chuyển đổi (mặc định): Tối thiểu của 24 cổng và tối đa của 64 cổng. Số cổng trên mức tối thiểu được kích hoạt thông qua mức tăng SFP + 12 cổng thông qua Cổng theo yêu cầu (PoD) giấy phép và thông qua một QSFP PoD 4 cổng | Chế độ chuyển đổi (mặc định): Maximum of 128 cổng. |
| Ánh xạ cổng mặc định của Access Gateway: 16 F Ports, 8 N Ports | Ánh xạ cổng mặc định của Access Gateway: 40 SFP+ F Ports, 8 SFP+ N Ports | ||
| Port Types | F Port, E Port, M Port, and D Port (Cổng chẩn đoán ClearLink) TRÊN 24 Cổng SFP+ | D Port (Cổng chẩn đoán ClearLink), E Port, EX Port, F Port, and AE Port; điều khiển loại cổng tùy chọn | D Port (Cổng chẩn đoán ClearLink), E Port, EX Port, F Port, and AE Port; điều khiển loại cổng tùy chọn |
| Chế độ cổng truy cập: F Port and NPIV-enabled N Port | Chế độ cổng truy cập: F Port and NPIV-enabled N Port | ||
| Hiệu suất | Auto-sensing of 4 Gbit/s, 8 Gbit/s, 16 Gbit/s, Và 32 Gbit/s port speeds | ||
| Aggregate Bandwidth | 768 Gbit/s end-to-end full duplex | 2 Tbit/s | 4 Tbit/s |
| Maximum Fabric Latency | Độ trễ cho các cổng chuyển cục bộ là ≤ 900 ns (bao gồm FEC) | Độ trễ cho các cổng chuyển cục bộ là ≤ 780 ns (bao gồm FEC) | Độ trễ cho các cổng chuyển cục bộ là ≤ 780 ns (bao gồm FEC) |
| Kích thước khung hình tối đa | 2,112-tải trọng byte | ||
| Frame Buffers | 2,000 phân bổ động | 15,360 phân bổ động | 15,360 phân bổ động |
| Classes of Service | Lớp học 2, Lớp học 3, and Class F (khung chuyển đổi) | ||
| USB | Một cổng USB để tải xuống tệp nhật ký hệ thống hoặc nâng cấp chương trình cơ sở | ||
| Khả năng mở rộng | Cấu trúc toàn vải với tối đa 239 công tắc | ||
Huawei OceanStor SNS3696E Switch Product Features
- The SNS FC switch, với Gen 6 Công nghệ Fibre Channel và thiết bị tích hợp, helpsorganizations achieve greater control and insight to quickly identify root cause at the storage tier, giảm thời gian giải quyết các thỏa thuận cấp độ dịch vụ quan trọng (SLA) có thể được đáp ứng. Cái nhìn sâu sắc của IO (SNS3664/SNS3696E support IO Insight, SNS2624 not support IO Insight） capability non-intrusively gathers IO statistics, có thể được sử dụng trong một cách trực quan, bộ giám sát và cảnh báo dựa trên chính sách để định cấu hình ngưỡng và cảnh báo. Độ trễ của thiết bị trong băng tần và giám sát IOPS phát hiện hiệu suất lưu trữ bị suy giảm, cho phép quản trị viên chủ động tối ưu hóa hiệu suất và tính khả dụng để đảm bảo hiệu suất tối đa.
- The SNS3664 features up to 64 Cổng kênh sợi quang (SNS2624 lên đến 24 cổng) trong hệ số dạng 1U được thiết kế hiệu quả, SNS3696E enterprise-class switch delivers density with 128 Fibre Channel ports in an 2U form factor, cung cấp mật độ cổng và khả năng tận dụng không gian hàng đầu trong ngành để đơn giản hóa khả năng mở rộng và hợp nhất trung tâm dữ liệu. Với thiết kế mật độ cao này, các tổ chức có thể đóng gói nhiều hơn vào một trung tâm dữ liệu duy nhất với quy mô nhỏ hơn, giảm chi phí và độ phức tạp trong quản lý. Cùng với việc cung cấp khả năng mở rộng tốt nhất, the SNS2624/SNS3664/SNS3696E simplifies end-to-end network management by automating monitoring and diagnostics through Fabric Vision technology.
- SNS2624/SNS3664 can be deployed as a fullfabric switch or as a Access Gateway, which simplifies fabric topologies and heterogeneous fabric connectivity (the default mode setting is a switch). Access Gateway mode utilizes N_Port ID Virtualization (NPIV) switch standards to present physical and virtual servers directly to the core of SAN fabrics. This makes it transparent to the SAN fabric, greatly reducing man-agement of the network edge.
Huawei OceanStor SNS3696E Switch Product Applications
