Sự miêu tả
Cisco NCS 5500 Series Router offers an industry-leading density of routed 100 mạng Ethernet tốc độ cao (100GE) ports for high-scale WAN aggregation. NCS 5500 Series are designed to efficiently scale between data centers and large enterprise, mạng lưới, và mạng WAN của nhà cung cấp dịch vụ và mạng tổng hợp.
Cisco NCS 5500 Series Router General Introductions
Cisco NCS 5500 Series Routers includes the Cisco NCS 5504 modular chassis, Cisco NCS 5508 modular chassis and the Cisco NCS 5516 modular chassis . The Cisco NCS 5504 supports up to four line cards, six switch fabric cards, two route processors, two system controllers, three fan trays, and four power supplies. The Cisco NCS 5508 supports up to eight line cards, six switch fabric cards, two route processors, two system controllers, three fan trays, and eight power supplies.

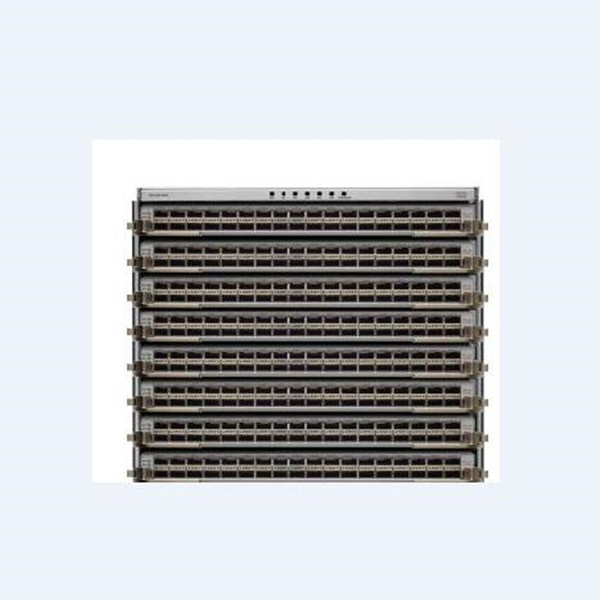

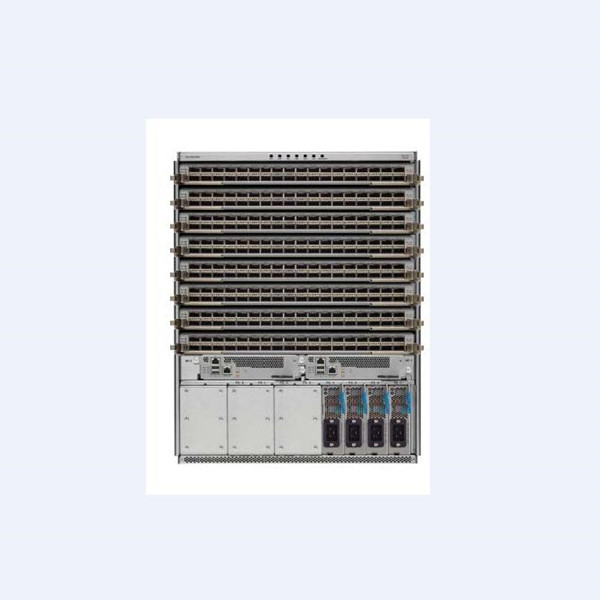

Cisco NCS 5500 Series Router Product Pictures
Cisco NCS 5500 Series Router Models and Specifications
| NCS 5501 | NCS 5501-SE | NCS 5502 | NCS 5502-SE | NCS 5508 | NCS 5516 | |
| Mô tả Sản phẩm | Small form factor designed for pre-aggregation and aggregation at the edges of the data center leaf-spine data centre/WAN topology | Small form factor designed for pre-aggregation and aggregation at the edges of the data center leaf-spine data centre/WAN topology. Với khả năng mở rộng quy mô | Small form factor designed for pre-aggregation and aggregation at the edges of the data center leaf-spine data centre/WAN topology | Small form factor designed for pre-aggregation and aggregation at the edges of the data center leaf-spine data centre/WAN topology. Với khả năng mở rộng quy mô | Trung tâm dữ liệu, doanh nghiệp lớn, Mạng WAN của nhà cung cấp dịch vụ và web, Mạng cốt lõi và tổng hợp | Bộ định tuyến mô -đun cho các trung tâm dữ liệu, doanh nghiệp lớn, Mạng WAN của nhà cung cấp dịch vụ và web, Mạng cốt lõi và tổng hợp |
| Triển khai mục tiêu | Mạng tổng hợp và tổng hợp trước | Mạng tổng hợp và tổng hợp trước | Mạng tổng hợp và tổng hợp trước | Mạng tổng hợp và tổng hợp trước | Mạng tổng hợp và tổng hợp trước | Mạng tổng hợp và tổng hợp trước |
| Khe cắm trên mỗi khung gầm | đã sửa | đã sửa | đã sửa | đã sửa | Lên đến
8 thẻ dòng<anh> 6 Chuyển thẻ vải <anh> 2 bộ xử lý tuyến đường<anh> 2 bộ điều khiển hệ thống<anh> 3 khay quạt<anh> 8 nguồn điện |
Lên đến
16 thẻ dòng<anh> 6 Chuyển thẻ vải<anh> 2 bộ xử lý tuyến đường<anh> 2 bộ điều khiển hệ thống<anh> 3 khay quạt<anh> 10 nguồn điện |
| Kích thước giá đỡ | 1 RU | 1 RU | 2 RU | 2 RU | 13 RU | 21 RU |
| Công suất tối đa | 800 Gbps | 800 Gbps | 4.8 Tbps | 4.8 Tbps | 28.8 Tbps | 57.6 Tbps |
| Kích cỡ (Cao x Rộng x D) | 21.70 x 17.40 x 1.72 inch
(55.12 x 44.20 x 4.37 cm) |
21.70 x 17.40 x 1.72 inch
(55.12 x 44.20 x 4.37 cm) |
30 x 17.30 x 3.45 inch
(76.20 x 43.94 x 8.73 cm) |
30 x 17.30 x 3.45 inch
(76.20 x 43.94 x 8.73 cm) |
22.70 x 17.50 x 30.00 TRONG. (57.78 x 44.50 x 76.20 cm) | 36.70 x 17.50 x 31.76 TRONG. (93.41 x 44.50 x 80.67 cm) |
| Cân nặng | 22.8 pound (10.34 kg) | 23.5 pound (10.66 kg) | 52.5 pound (23.8136 kg) | 55.5 pound (25.17438 kg) | khung gầm: 150.0 lb (68.2 Kilôgam) | khung gầm: 192 lb (87.3 Kilôgam) |
| Quyền lực | AC hoặc DC<anh>
1+1 dư<anh> Tiêu thụ điển hình: 243 Watt |
AC hoặc DC<anh>
1+1 dư<anh> Tiêu thụ điển hình: 320 Watt |
AC hoặc DC<anh>
Dự phòng N+N<anh> Tiêu thụ điển hình: 1450 Watt |
AC hoặc DC<anh>
Dự phòng N+N<anh> Tiêu thụ điển hình: 1850 Watt |
AC hoặc DC<anh>
8 Nguồn cung cấp điện<anh> N+1 và n+n (Lưới) dư |
AC hoặc DC<anh>
10 Nguồn cung cấp điện<anh> N+1 và N+M dự phòng |
| người hâm mộ | dư thừa 1+1 | dư thừa 1+1 | N+1
khay quạt có thể thay nóng dự phòng |
N+1
khay quạt có thể thay nóng dự phòng |
3 khay quạt | 3 khay quạt |
| Luồng khí | Luồng khí từ trước ra sau hoặc từ sau ra trước | Luồng khí từ trước ra sau hoặc từ sau ra trước | Luồng khí từ trước ra sau hoặc từ sau ra trước | Luồng khí từ trước ra sau hoặc từ sau ra trước | Luồng không khí từ trước đến lưng | Luồng không khí từ trước đến lưng |
| Kiến trúc vải | 2 Chuyển đổi phần tử vải (SFE) ASIC | 2 Chuyển đổi phần tử vải (SFE) ASIC | Lên đến 6 Mô -đun vải / khung xe
N+1 dự phòng |
Lên đến 6 Mô -đun vải / khung xe
N+1 dự phòng |
||
| Phần mềm | iOS XR | iOS XR | iOS XR | iOS XR | iOS XR | iOS XR |
| Bộ nhớ hệ thống | 32GB DRAM | 32GB DRAM | 64GB DRAM | 64GB DRAM | 24GB DRAM (mỗi RP) | 24GB DRAM (mỗi RP) |
| Kho | 64GB | 64GB | 64GB | 64GB | 256GB (mỗi RP) | 256GB (mỗi RP) |
| Bộ xử lý | Bộ xử lý Intel 6 lõi @ 1.9 GHz | Bộ xử lý Intel 8 lõi @ 2.0 GHz | Bộ xử lý Intel 12 nhân @ 1.6 GHz | Bộ xử lý Intel 12 nhân @ 1.6 GHz | Bộ xử lý Intel 6 lõi @ 2.2 GHz (mỗi RP) | Bộ xử lý Intel 6 lõi @ 2.2 GHz (mỗi RP) |
Cisco NCS 5500 Các tính năng bộ định tuyến loạt
Dư
NCS 5500 Sê -ri cung cấp bộ xử lý tuyến dự phòng, vải vóc, và sức mạnh.
Sự tiêu thụ ít điện năng
NCS 5500 Sê -ri chỉ sử dụng khoảng 0.3 watts mỗi 1 Gbps.
Giải pháp tập hợp WAN
Điều này có thể lập trình, dày đặc, Sê-ri mô-đun dung lượng cao và mô-đun chạy phiên bản mới nhất của phần mềm Cisco IOS XR và hỗ trợ định tuyến phân khúc, Bộ tính năng chuyển tiếp nâng cao, và quản lý mạng có thể lập trình.
Hiệu suất cao và công suất cao
Lên đến 288 100-Các cổng GBPS ở mức lên đến 28 TBP trong một phần ba giá đỡ.
