Sự miêu tả
thổ cẩm 57-1000335-01 32G is 32G FC SFP+ ELWL-25 km Optimized, Certified Optical Transceivers for Extending Data Center Fabrics providing extended Fibre Channel connectivity over long distance.
thổ cẩm 57-1000335-01 32Tổng quan về sản phẩm G
thổ cẩm 57-1000335-01 32G có bước sóng dài kéo dài (LỢI NHUẬN) SFP+, một phần của dòng máy thu phát quang Brocade, được tối ưu hóa cho các sản phẩm chuyển mạch và giám đốc Brocade 32G. Cùng nhau, những bộ thu phát quang học này cung cấp hiệu suất hiện đại, đồng thời mở rộng kết nối trung tâm dữ liệu trên một khoảng cách 25 km. Bộ thu phát quang này hoạt động trên sợi quang đơn mode và sử dụng đầu nối LC tiêu chuẩn công nghiệp.
Diagnostic features of the Brocade 32G ELWL SFP+ optical transceiver comply with SFF-8472 Rev.12.3, cung cấp giám sát thời gian thực sau đây:
• Transmitted optical power
• Received optical power
• Laser bias current
• Temperature
• Supply voltag

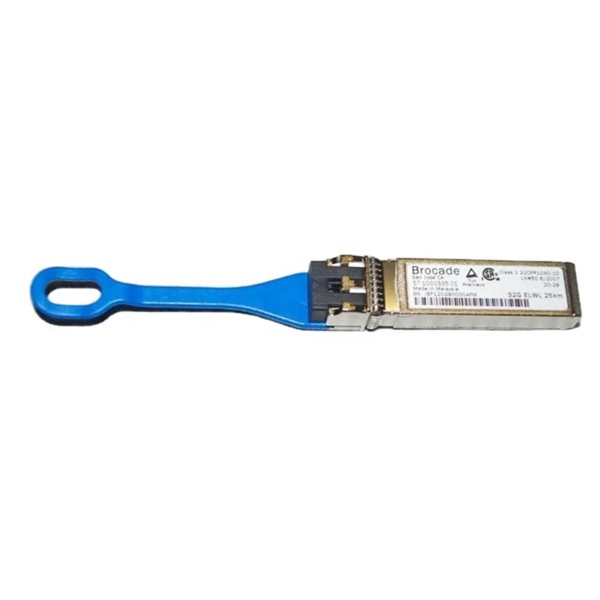

thổ cẩm 57-1000335-01 32G Hình Ảnh Sản Phẩm
thổ cẩm 57-1000335-01 32G Thông số kỹ thuật sản phẩm
| Hệ thống | Mã sản phẩm thổ cẩm: XBR-000278/XBR-000478 | Mã sản phẩm thổ cẩm: XBR-000479 |
| Hiệu suất | Kênh sợi quang: 8.5Gb/s, 14.025Gb/s, và tốc độ đường truyền 28,05Gb/s, full duplex; tự động cảm nhận 8G, 16G, và tốc độ cổng 32G. | Kênh sợi quang: 14.025Tốc độ đường truyền Gb/s và 28,05Gb/s, song công hoàn toàn; tự động cảm nhận tốc độ cổng 16G và 32G |
| Phương tiện truyền thông | Có thể cắm nóng, SFP+ tiêu chuẩn công nghiệp, Đầu nối LC; LỢI NHUẬN 25 km; khoảng cách tối thiểu của 10 km yêu cầu. This transceiver is targeted for long-reach applications with high-power transmitters. Cần có mức suy giảm ~6 dB để kiểm tra vòng lặp. |
Có thể cắm nóng, SFP+ tiêu chuẩn công nghiệp, Đầu nối LC; LỢI NHUẬN 25 km; khoảng cách tối thiểu của 10 km yêu cầu. This transceiver is targeted for long-reach applications with high-power transmitters. Cần có mức suy giảm ~6 dB để kiểm tra vòng lặp. |
| Thông số vận hành | Chuyển giao (Tx): • Bước sóng: 1295 nm đến 1310 bước sóng • Công suất trung bình: +2.0 dBm đến +7.0 dBm • RIN: tối đa −130 dB/Hz. • Suy hao phản hồi quang học: 26 dB phút. • SỞ HỮU: +2.0 dBm đến +7 dBm Nhận được (Rx): • Công suất trung bình: 2 dBm tối đa. • Suy hao phản hồi quang học: 26 dB phút. • Độ nhạy không bị căng thẳng: 41 µW, −13.9 dB |
Chuyển giao (Tx): • Bước sóng: 1295 nm đến 1310 bước sóng • Công suất trung bình: +2.0 dBm đến +7.0 dBm • RIN: tối đa −130 dB/Hz. • Optical return loss: 26 dB phút. • SỞ HỮU: +2.0 dBm đến +7 dBm Nhận được (Rx): • Công suất trung bình: 4 dBm tối đa. • Suy hao phản hồi quang học: 26 dB phút. • Độ nhạy không bị căng thẳng: 72 µW, –11,4 dBm |
| Kích cỡ | Chiều rộng: 14.81 mm (0.58 inch) Chiều cao: 11.90 mm (0.47 inch) Chiều sâu: 56.50 mm (2.22 inch) |
Chiều rộng: 15.16 mm (0.59 inch) Chiều cao: 11.6 mm (0.45 inch) Chiều sâu: 55.5 mm (2.18 inch) |
| Nhiệt độ bảo quản | -40°C đến +85°C (−40°F đến +185°F) | −40°C đến +85°C (−40°F đến +185°F) |
| Sự tiêu thụ năng lượng | 1.5w | 2.0w |
| Bắc Mỹ | UL/CSA 62368, Lớp CDHR 1 | UL/CSA 62368, Lớp CDHR ) |
| Liên minh châu Âu | TRONG 62368, TRONG 60825 Lớp học 1 | TRONG 62368, TRONG 60825 Lớp học 1 |
thổ cẩm 57-1000335-01 32G and More FC Modules
32G FC SFP+
SWL
57-1000333-01
XBR-000212 (1-đóng gói)
XBR-000213 (8-đóng gói)
SWL
57-1000485-01
XBR-000412 (1-đóng gói)
XBR-000413 (8-đóng gói)
LWL-10 km
57-1000332-01
XBR-000238 (1-đóng gói)
XBR-000239 (8-đóng gói)
LWL-10 km
57-1000486-01
XBR-000438 (1-đóng gói)
XBR-000439 (8-đóng gói)
ELWL-25 km
57-1000335-01
XBR-000278 (1-đóng gói)
ELWL-25 km
57-1000494-01
XBR-000478 (1-đóng gói)
ELWL-25 km
57-1000498-01
XBR-000479 (1-đóng gói)
thổ cẩm 57-1000335-01 32Ứng dụng sản phẩm G
