GYTA-134~144Xn Optic Cable is Stranded Loose Tube Non-armored Cable.
GYTA-134~144Xn Optic Cable Product Overview
GYTA (Metal Reinforcement, Loose Layer Strand-Filled, Aluminum-Polyethylene Bonded Sheathed Outdoor Fiber Optic Cable) fiber optic cable is constructed by inserting single-mode or multi-mode optical fibers into a loose tube made of high-modulus material, and the loose tube is filled with a water-repellent compound-fiber paste. The center of the cable core is a metal phosphating steel wire reinforced core, and for some fiber optic cables, a layer of polyethylene (PE) needs to be extruded as a cushion outside the metal reinforced core. The loose tube (and filling rope) are twisted around a central reinforcing core to form a compact and rounded core, and the gaps within the core are filled with water-blocking filler-cable paste. Plastic-coated aluminum tape (APL) is longitudinally wrapped and then extruded into a polyethylene sheath to form a cable.

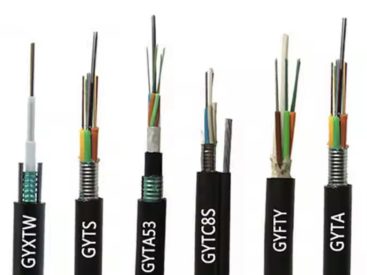

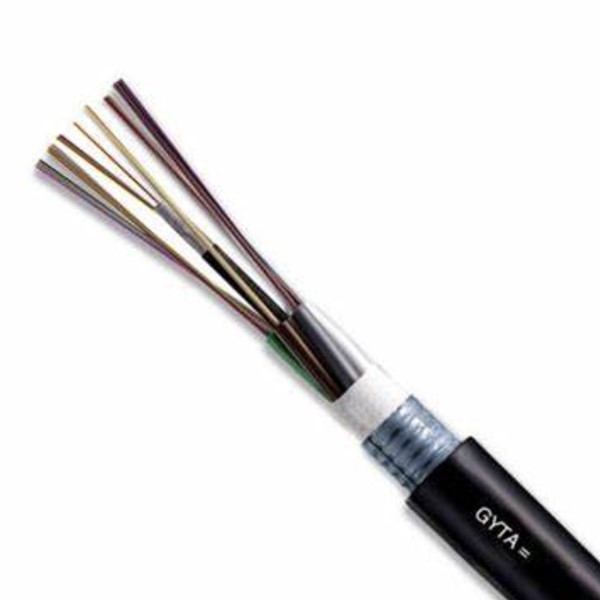

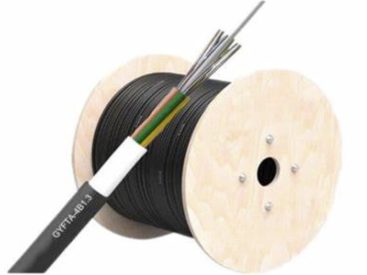

GYTA-134~144Xn Optic Cable Product Pictures
GYTA-134~144Xn Optic Cable Product Specifications
| Fiber Optic Cable Model (in 2-fiber increments) | Number of fibers | Number of casings | Number of fill ropes | Reference cable weight (кг/км) |
Tensile force is allowed Long-term/short-term (Н) |
Allowable squashing force Long-term/short-term (Н/100 мм) |
Радіус вигину Static/Dynamic (мм) |
|
| GYTA-2~6Xn | 2~6 | 1 | 4 | 76 | 600/1500 | 300/1000 | 10D/20D | |
| GYTA-8~12Xn | 8~12 | 2 | 3 | 76 | ||||
| GYTA-14~18Xn | 14~18 | 3 | 2 | 76 | ||||
| GYTA-20~24Xn | 20~24 | 4 | 1 | 76 | ||||
| GYTA-26~30Xn | 26~30 | 5 | 0 | 76 | ||||
| GYTA-32~36Xn | 32~36 | 6 | 0 | 85 | ||||
| GYTA-38~48Xn | 38~48 | 4 | 1 | 90 | ||||
| GYTA-50~60Xn | 50~60 | 5 | 0 | 90 | ||||
| GYTA-62~72Xn | 62~72 | 6 | 0 | 113 | ||||
| GYTA-74~84Xn | 74~84 | 7 | 1 | 136 | ||||
| GYTA-86~96Xn | 86~96 | 8 | 0 | 136 | ||||
| GYTA-98~108Xn | 98~108 | 9 | 1 | 163 | ||||
| GYTA-110~120Xn | 110~120 | 10 | 0 | 163 | ||||
| GYTA-122~132Xn | 122~132 | 11 | 1 | 190 | ||||
| GYTA-134~144Xn | 134~144 | 12 | 0 | 190 | ||||
| GYTA-146~216Xn | 146~216 | 13~18 | 5~0 | 190 | ||||
| GYTA-288Xn | 288 | 24 | 0 | 239 | ||||
| Тип волокна | attenuation | пропускна здатність | Числова апертура | Fiber optic cable cut-off wavelength | ||||
| （+20℃） | ||||||||
| @850 нм | @1300 нм | @1310 нм | @1550 нм | @850 нм | @1300 нм | |||
| G.652 | — | — | ≤0,36 дБ/км | ≤0,22 дБ/км | — | — | — | ≤1260 нм |
| G.655 | — | — | ≤0.40dB/km | ≤0,23 дБ/км | — | — | — | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | — | — | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | — |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | — | — | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | — |
GYTA-134~144Xn Optic Cable Product Features
- Low dispersion and attenuation
- Proper design, precise control for fiber excess length and distinct stranding process render the cable excellent mechanical and environmental properties
- Aluminum-PE jacket make cable have nice properties of moisture resistance
- With small cable diameter, light cable weight, easily to lay
- The jacket also can be made of HFFR, which cable model is GYTZA
- Has very good mechanical properties and temperature characteristics
- The loose tube material itself has good hydrolysis resistance and high strength
- The tube is filled with a special ointment to protect the optical fiber
- The specially designed tight cable structure effectively prevents the casing from retracting
- The PE sheath has very good resistance to UV radiation
GYTA-134~144Xn Optic Cable Product Applications
- GYTA fiber optic cable is suitable for overhead or through pipe laying
- Long-distance communication backbone network: the backbone optical cable of inter-city or intercity communication.
- Local access network: connects the community and business building to the nearest convergence point to achieve the last 100 meters of optical signal transmission.
- Emergency & Military Communications: Due to its excellent reliability and robustness, it is suitable for temporary installation or fixed lines under extreme conditions.
