คำอธิบาย
Quectel EM05-E M.2 Module is an LTE category 4 module in a standard M.2 (NGFF) form factor and delivers maximum downlink rates of 150Mbps and uplink rates of 50Mbps.
Quectel EM05-E M.2 Module Product Overview
Quectel EM05-E M.2 Module is an LTE category 4 module adopting standard M.2 (NGFF) ฟอร์มแฟคเตอร์. The space-saving gives EM05 to be easily integrated into smaller and thinner devices.This module delivers maximum data rates up to 150Mbps downlink and 50Mbps uplink, it is optimized specially for M2M and IoT applications. EM05 contains three variants: EM05-CE, EM05-E and EM05-CML, which can provide data connectivity on LTE-FDD, LTE-TDD, DC-HSDPA, HSPA+, HSDPA, ซูปา, WCDMA and CDMA networks.
ชุดโปรโตคอลอินเทอร์เน็ตที่หลากหลาย, อินเทอร์เฟซมาตรฐานอุตสาหกรรมและฟังก์ชันการทำงานมากมาย (ไดรเวอร์ USB สำหรับ Windows 7/8/8.1/10, ลินุกซ์และแอนดรอยด์, ดีเอฟโอตา, ฯลฯ) ขยายการบังคับใช้ของโมดูลไปยังแอปพลิเคชัน M2M ที่หลากหลาย เช่น เราเตอร์ทางอุตสาหกรรม, พีดีเออุตสาหกรรม, แท็บเล็ตพีซีที่ทนทาน, การเฝ้าระวังวิดีโอและป้ายดิจิทัล.

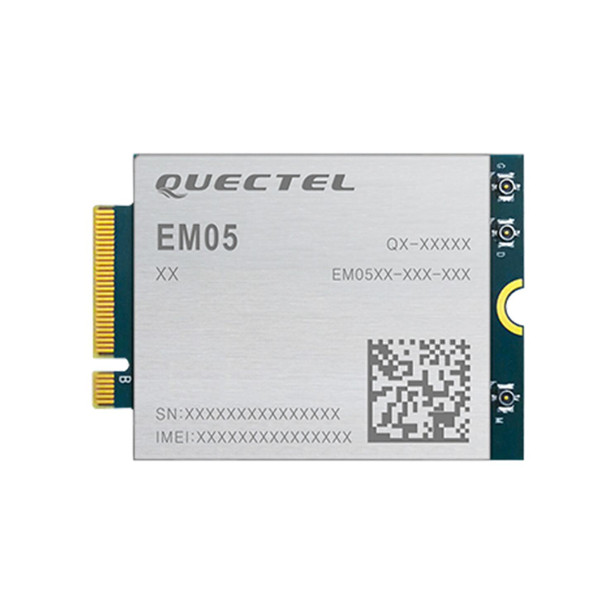

รูปภาพผลิตภัณฑ์โมดูล Quectel EM05-E M.2
ข้อมูลจำเพาะผลิตภัณฑ์โมดูล Quectel EM05-E M.2
| ยี่ห้อ | เควคเทล |
| แอลทีที แคท 4 | EM05-E |
| ภูมิภาค/ผู้ดำเนินการ | ยุโรป/ออสเตรเลีย/นิวซีแลนด์ |
| ขนาด (มม) | (42.0±0.15) × (30.0±0.15) × (2.3±0.20) |
| อุณหภูมิในการทำงาน | -30°ซ ~ +70°ซ |
| ขยายอุณหภูมิ | -40°ซ ~ +85°ซ |
| LTE-FDD | B1/B3/B7/B8/B20/B28 |
| LTE-TDD | B38/B41 |
| WCDMA | บี1/บี8 |
| GNSS (ไม่จำเป็น) | จีพีเอส, โกลนาส, เป่ยโต่ว/เข็มทิศ, กาลิเลโอ, คิวแซส |
| กฎระเบียบ | CE/RCM |
| คนอื่น | เป็นไปตามมาตรฐาน WHQL/RoHS |
| อัตราข้อมูล LTE-FDD (เมกะบิตต่อวินาที) | 150 (ดล)/ 50 (แอล) |
| อัตราข้อมูล LTE-TDD (เมกะบิตต่อวินาที) | 130 (ดล)/ 30 (แอล) |
| อัตราข้อมูล DC-HSPA+ (เมกะบิตต่อวินาที) | 42 (ดล)/ 5.76 (แอล) |
| อัตราข้อมูล WCDMA (กิโลบิตต่อวินาที) | 384 (ดล)/ 384 (แอล) |
| โหมดตัวแปลงสัญญาณเสียงพูด | HR/FR/EFR/AMR/AMR-WB |
| ก้องเลขคณิต | การยกเลิกเสียงสะท้อน/การลดเสียงรบกวน |
| ไดรเวอร์ USB แบบอนุกรม | หน้าต่าง 7/ 8/ 8.1/ 10, |
| ลินุกซ์ 2.6~5.4, | |
| ระบบปฏิบัติการ Android 4.x/ 5.x/ 6.x/ 7.x/ 9.x | |
| ไดร์เวอร์ GNSS | Android 4.x/5.x/6.x/7.x/8.x/9.x |
| คนขับรถอาร์ไอแอล | Android 4.x/5.x/6.x/7.x/8.x/9.x |
| ไดร์เวอร์ MBIM | หน้าต่าง 8/8.1/10, ลินุกซ์ 3.18~5.4 |
| ช่วงแรงดันไฟฟ้า | 3.135วี~4.4V，3.3ประเภทวี. |
| การใช้พลังงาน | 5.0μA @ปิดเครื่อง |
| 3.3mA @LTE สลีป, พีเอฟ=128 | |
| 3.0mA @LTE สลีป, พีเอฟ=256 | |
| 20มะ @ไม่ได้ใช้งาน |
คุณสมบัติผลิตภัณฑ์โมดูล Quectel EM05-E M.2
- แอลทีที แคท 4 โมดูลที่ปรับให้เหมาะกับการใช้งานบรอดแบนด์ IoT/M2M
- ความครอบคลุมทั่วโลกของ LTE และ UMTS/HSPA+
- มาตรฐาน ม.2 (NGFF) ฟอร์มแฟคเตอร์ที่เหมาะสำหรับผู้ผลิตที่ต้องการ
- รวมการเชื่อมต่อไร้สายเข้ากับอุปกรณ์ได้อย่างง่ายดาย
- รองรับ DFOTA และ DTMF
- เทคโนโลยี MIMO ตอบสนองความต้องการด้านอัตราข้อมูลและความน่าเชื่อถือของลิงก์
- ในระบบสื่อสารไร้สาย
- ชุดโปรโตคอลอินเทอร์เน็ตที่หลากหลาย, อินเทอร์เฟซมาตรฐานอุตสาหกรรมและฟังก์ชันการทำงานมากมาย (ไดรเวอร์ USB สำหรับ Windows7/8/8.1/10, ลินุกซ์และแอนดรอยด์, ดีเอฟโอตา, ฯลฯ) ขยายการบังคับใช้ของโมดูลไปยังแอปพลิเคชัน M2M ที่หลากหลาย เช่น เราเตอร์ทางอุตสาหกรรม, พีดีเออุตสาหกรรม, แท็บเล็ตพีซีที่ทนทาน, การเฝ้าระวังวิดีโอและป้ายดิจิทัล
ผลิตภัณฑ์โมดูล Quectel EM05-E M.2 และรุ่นอื่นๆ
EC25-E มินิ PCIe
EC25-EU มินิ PCIe
EC25-EUX มินิ PCIe
EC25-J มินิ PCIe
EC25-A มินิ PCIe
EC25-V มินิ PCIe
EC25-AF มินิ PCIe
EC25-AFX มินิ PCIe
EC25-MX มินิ PCIe
EC25-AU มินิ PCIe

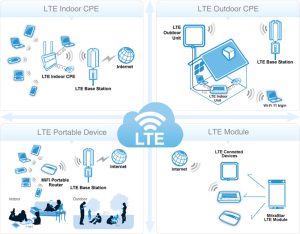

การประยุกต์ใช้ผลิตภัณฑ์โมดูล Quectel EM05-E M.2
