คำอธิบาย
H3C LS-9850-4C-H1 Switch is a high-density intelligent switch developed for data centers and cloud computing networks. it offers 4×service slots, 2×1G SFP ports, 2×ช่องถาดพัดลม, 2×out-of-band management ports, 1×mini USB console port, and 1×USB port. The switch uses 650W AC or DC removable power modules and supports 2+2 power module redundancy.
H3C LS-9850-4C-H1 Switch Product Overview
The switch provides powerful hardware forwarding capacity and abundant data center features. It provides up to 32*100G ports and 2 out-of-band management ports (one fiber port and one copper port). The 100G ports are 100G/40G autosensing and each can be split into four interfaces. This enables the switch to provide up to 128*25G or 10G ports. นอกจากนี้, H3C LS-9850-4C-H1 supports modular power supplies and fan trays. โดยใช้ถาดพัดลมต่างๆ, สวิตช์สามารถให้กระแสลมที่เปลี่ยนแปลงได้. The switch is an ideal product for high-density 100GE or 25GE accessing and aggregation at data centers and cloud computing networks. นอกจากนี้ยังสามารถทำงานเป็นสวิตช์การเข้าถึง TOR บนโอเวอร์เลย์หรือเครือข่ายรวมได้อีกด้วย.

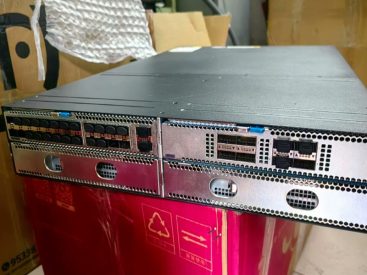

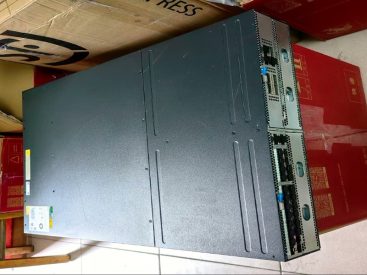

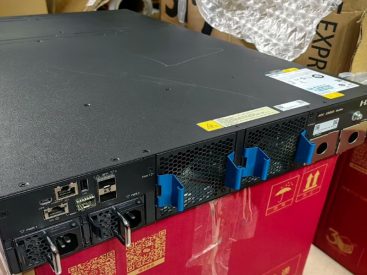

H3C LS-9850-4C-H1 Switch Product Pictures
H3C LS-9850-4C-H1 Switch Product Specifications
| รายการ | S9850-4C | S9850-32H |
| พีไอดี | LS-9850-4C /LS-9850-4C-H1 | LS-9850-32H-H1 |
| ขนาด (ส × กว้าง × ลึก) | 88.1 × 440 × 660 มม (3.47 × 17.32 × 25.98 ใน) | 43.6 × 440 × 460 มม (1.72 × 17.32 × 18.11 ใน) |
| น้ำหนัก(Full loaded) | ≤ 27 กิโลกรัม (59.53 ปอนด์) | ≤ 15 กิโลกรัม (33.07 ปอนด์) |
| พอร์ตคอนโซลอนุกรม | 1 | 1 |
| พอร์ตการจัดการนอกแบนด์ | พอร์ตทองแดง GE หนึ่งพอร์ตและพอร์ตไฟเบอร์ GE หนึ่งพอร์ต | พอร์ตทองแดง GE หนึ่งพอร์ตและพอร์ตไฟเบอร์ GE หนึ่งพอร์ต |
| พอร์ตคอนโซลมินิ USB | 1 | 1 |
| ช่องเสียบยูเอสบี | 1 | 1 |
| QSFP28 | / | 32 |
| พอร์ตเอสเอฟพี | 2 | 2 |
| สล็อตขยาย | 4 | – |
| ซีพียู | LS-9850-4C-H1: 4 แกน, 2.2 กิกะเฮิรตซ์ | LS-9850-32H-A：4 แกน, 2.4 กิกะเฮิรตซ์ |
| LS-9850-32H-H1：4 แกน, 2.2 กิกะเฮิรตซ์ | ||
| แฟลช/SDRAM | 8กิกะไบต์/8กิกะไบต์ | LS-9850-32H-A：4กิกะไบต์/8กิกะไบต์ |
| LS-9850-32H-H1：8กิกะไบต์/8กิกะไบต์ | ||
| เวลาแฝง | < 1.5ไมโครวินาที | |
| ความสามารถในการสลับ | 6.4 ทีพีพีเอส | |
| ความสามารถในการส่งต่อ | 2024 MPS | |
| กันชน | 32ม | |
| แรงดันไฟฟ้าขาเข้า AC | 90v to 264v | 90v to 264v |
| แรงดันไฟฟ้าอินพุต DC | –40v to –72v | –40v to –72v |
| สล็อตโมดูลพลังงาน | 4 | 2 |
| ช่องใส่ถาดพัดลม | 2 | 5 |
| ทิศทางการไหลของอากาศ | จากหน้าไปหลังหรือจากหลังไปหน้า | จากหน้าไปหลังหรือจากหลังไปหน้า |
| การใช้พลังงานโดยทั่วไป | · With four LSWM18CQ modules: 355 ว · With four LSWM18CQMSEC modules: 443 ว · With four LSWM116Q modules: 311 ว · With four LSWM18QC modules: 251 ว · With four LSWM124XG2Q modules: 363 ว · With four LSWM124XGT2Q modules: 487 ว · With four LSWM124XG2QFC modules: 363 ว · With four LSWM124XG2QL modules: 275 ว · With four LSWM124TG2H modules: 355 ว · With four LSWM116FC modules: 311 ว |
แอร์เดี่ยว: 198 ว |
| การใช้พลังงานสูงสุด | ·With four LSWM18CQ modules: 688 ว ·With four LSWM18CQMSEC modules: 748 ว ·With four LSWM116Q modules: 616 ว ·With four LSWM18QC modules: 496 ว ·With four LSWM124XG2Q modules: 616 ว ·With four LSWM124XGT2Q modules: 868 ว ·With four LSWM124XG2QFC modules: 616 ว ·With four LSWM124XG2QL modules: 520 ว ·With four LSWM124TG2H modules: 688 ว ·With four LSWM116FC modules: 616 ว |
· Single AC input: 376 ว |
| Typical thermal consumption | ·With four LSWM18CQ modules: 1211 บีทียู/ชม ·With four LSWM18CQMSEC modules: 1512 บีทียู/ชม ·With four LSWM116Q modules: 1061 บีทียู/ชม ·With four LSWM18QC modules: 856 บีทียู/ชม ·With four LSWM124XG2Q modules: 1239 บีทียู/ชม ·With four LSWM124XGT2Q modules: 1662 บีทียู/ชม ·With four LSWM124XG2QFC modules: 1239 บีทียู/ชม ·With four LSWM124XG2QL modules: 938 บีทียู/ชม ·With four LSWM124TG2H modules: 1211 บีทียู/ชม ·With four LSWM116FC modules: 1061 บีทียู/ชม |
·Single AC input: 676 บีทียู/ชม ·Dual AC inputs: 717 บีทียู/ชม ·Single DC input: 672 บีทียู/ชม ·Dual DC inputs: 710 บีทียู/ชม |
| MTBF(ปี) | 45.8 | 27.2 |
| MTTR(ชั่วโมง) | 1 | 1 |
| อุณหภูมิในการทำงาน | 0°ซ ถึง 45°ซ (32°F ถึง 113°F) | |
| ความชื้นในการทำงาน | 5% ถึง 95%, ไม่ควบแน่น | |
H3C LS-9850-4C-H1 Switch Product Features
- H3C S9850 supports VXLAN (LAN แบบขยายได้เสมือน), ซึ่งให้ประโยชน์สำคัญสองประการ, ความสามารถในการปรับขนาดที่สูงขึ้นของเลเยอร์ 2 การแบ่งส่วนและการใช้เส้นทางเครือข่ายที่มีอยู่ให้ดีขึ้น.
- H3C S9850 supports MP-BGP EVPN (Multiprotocol Border Gateway Protocol อีเธอร์เน็ต เครือข่ายส่วนตัวเสมือน) ซึ่งสามารถทำงานเป็นระนาบควบคุม VXLAN เพื่อทำให้การกำหนดค่า VXLAN ง่ายขึ้น, ขจัดปัญหาน้ำท่วมและลดข้อกำหนด Full Mesh ระหว่าง VTEP ผ่านการแนะนำ BGP RR.
- H3C S9850 switches support Fiber Channel over Ethernet (เอฟซีโออี), ซึ่งอนุญาตให้จัดเก็บได้, ข้อมูล, และบริการคอมพิวเตอร์ที่จะส่งบนเครือข่ายเดียว, ลดต้นทุนในการสร้างและบำรุงรักษาเครือข่าย.
- H3C S9850 switches support Priority-based Flow Control (พีเอฟซี), การเลือกระบบส่งกำลังที่ได้รับการปรับปรุง (อีทีเอส) และ Data Center Bridging eXchange (DCBX). These features ensure low latency and zero packet loss for FC storage, RDMA applications and high-speed computing services.
H3C LS-9850-4C-H1 Switch and More S9850 Models
S9850-4C: 4×service slots, 2×1G SFP ports, 2×ช่องถาดพัดลม, 2×out-of-band management ports, 1×mini USB console port, and 1×USB port.
S9850-32H: 32×100G พอร์ต QSFP28, 2×1G SFP ports, 5*fan tray slots, 2×out-of-band management ports, 1×mini USB console port, and 1×USB port.
