GYTA53-2~6Xn Optic Cable is Loose sleeve layer stranded reinforced armored optical cable
GYTA53-2~6Xn Optic Cable Product Overview
The structure of the GYTA53 fiber optic cable is that a 250μm optical fiber is sleeved into a loose tube made of high-modulus material, and the loose tube is filled with a waterproof compound. In the center of the core is a metal reinforcing core, and for some core cables, a layer of polyethylene (วิชาพลศึกษา) is squeezed out of the metal reinforcing core. The loose tube (and filler rope) are twisted around the central reinforcing core to form a compact and rounded core, and the gaps within the core are filled with water-blocking filling. The plastic-coated aluminum strip (เอพีแอล) is longitudinally wrapped and extruded with a layer of polyethylene inner sheath, and the double-sided plastic-coated steel strip (PSP) is longitudinally wrapped and extruded with polyethylene sheath to form a cable.

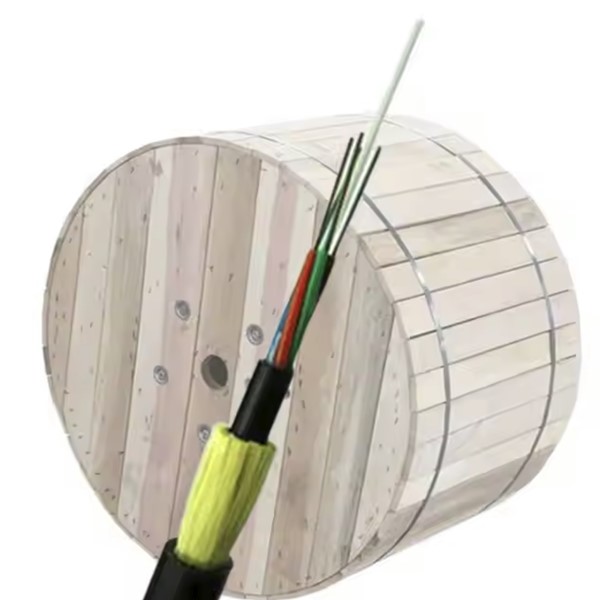

GYTA53-2~6Xn Optic Cable Product Pictures
GYTA53-2~6Xn Optic Cable Product Specifications
| Fiber Optic Cable Model (in 2-fiber increments) | Number of fibers | Number of casings | Number of infill ropes | Reference cable weight (kg/km） |
Tensile force allowed Long-term/short-term (เอ็น) |
Allowable squashing force Long-term/short-term (N/100มม) |
รัศมีโค้งงอ Static/Dynamic (มม) |
|
| GYTA53-2~6Xn | 2~6 | 1 | 5 | 177 | 1000/3000 | 1000/3000 | 12.5D/25D | |
| GYTA53-8~12Xn | 8~12 | 2 | 4 | 177 | ||||
| GYTA53-14~18Xn | 14~18 | 3 | 3 | 177 | ||||
| GYTA53-20~24Xn | 20~24 | 4 | 2 | 177 | ||||
| GYTA53-26~30Xn | 26~30 | 5 | 1 | 177 | ||||
| GYTA53-32~36Xn | 32~36 | 6 | 0 | 177 | ||||
| GYTA53-38~48Xn | 38~48 | 4 | 1 | 194 | ||||
| GYTA53-50~60Xn | 50~60 | 5 | 0 | 194 | ||||
| GYTA53-62~72Xn | 62~72 | 6 | 0 | 204 | ||||
| GYTA53-74~84Xn | 74~84 | 7 | 1 | 239 | ||||
| GYTA53-86~96Xn | 86~96 | 8 | 0 | 239 | ||||
| GYTA53-98~108Xn | 98~108 | 9 | 1 | 275 | ||||
| GYTA53-110~120Xn | 110~120 | 10 | 0 | 275 | ||||
| GYTA53-122~132Xn | 122~132 | 11 | 1 | 312 | ||||
| GYTA53-134~144Xn | 134~144 | 12 | 0 | 312 | ||||
| GYTA53-146~216Xn | 146~216 | 13~18 | 5~0 | 312 | ||||
| ชนิดไฟเบอร์ | การลดทอน | แบนด์วิธ | รูรับแสงเชิงตัวเลข | Fiber Optic cable cut-off wavelength | ||||
| （+20℃） | @850นาโนเมตร | @1300นาโนเมตร | ||||||
| @850นาโนเมตร | @1300นาโนเมตร | @1310nm | @1550นาโนเมตร | |||||
| ก.652 | — | — | ≤0.36dB/กม | ≤0.22dB/กม | — | — | — | ≤1260นาโนเมตร |
| ก.655 | — | — | ≤0.40dB/km | ≤0.23dB/กม | — | — | — | ≤1450nm |
| 50/125µm | ≤3.0dB/กม | ≤1.0dB/กม | — | — | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | — |
| 62.5/125µm | ≤3.3dB/km | ≤1.0dB/กม | — | — | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | — |
GYTA53-2~6Xn Optic Cable Product Features
- It has very good mechanical properties and temperature characteristics
- วัสดุท่อหลวมนั้นมีความต้านทานไฮโดรไลซิสที่ดีและมีความแข็งแรงสูง
- The tube is filled with a special ointment to protect the optical fiber
- Good compression resistance and softness
- The following measures are taken to ensure the waterproof performance of the fiber optic cable:
- Single metal center reinforcing core
- ท่อหลวมเต็มไปด้วยสารกันซึมพิเศษ
- Full core filling
- Plastic-coated aluminium strip (เอพีแอล) อุปสรรคความชื้น
- Double-sided plastic-coated steel tape (PSP) improves the moisture permeability of fiber optic cables
- Good water-blocking material prevents longitudinal water seepage of the fiber optic cable
GYTA53-2~6Xn Optic Cable Product and More Optic Cables
สายเคเบิลไฟเบอร์ออปติกทางอากาศ FRP สองเส้น (ชีวิตของฉัน)
สายเคเบิลแบบไม่หุ้มเกราะแบบหลวม ๆ ที่ควั่น (GYTA)
สายเคเบิลหุ้มเกราะหลอดไฟหลวมควั่น (GYTS)
สายเคเบิลหุ้มเกราะท่อหลวมควั่น (GYTY53)
สายเคเบิลหุ้มเกราะท่อหลวมควั่น (GYTA53)
สายเคเบิลแบบไม่หุ้มเกราะสำหรับสมาชิกที่ไม่ใช่โลหะ (GYFTY)
สายเคเบิลแบบไม่หุ้มเกราะสำหรับสมาชิกที่ไม่ใช่โลหะ(ด้วยกัน)
สายเคเบิลหุ้มเกราะของสมาชิกที่ไม่ใช่โลหะ (GYFTY53)
สายเคเบิลหุ้มเกราะของสมาชิกที่ไม่ใช่โลหะ (GYFTA53)
GYTA53-2~6Xn Optic Cable Product Applications
● Long-distance communication and inter-office communication
● It is especially suitable for occasions with high requirements for moisture-proof and rodent-proof
GYTA53-2~6Xn Optic Cable Product Structure
