คำอธิบาย
GYTA53-110~120Xn Optic Cable is Loose sleeve layer stranded reinforced armored optical cable. It is widely used in long-distance optical fiber communication, data center, LAN and other occasions
GYTA53-110~120Xn Optic Cable Product Overview
โครงสร้างของสายเคเบิลใยแก้วนำแสง Gyta53 คือเส้นใยออพติคอล250μmถูกแขนเป็นท่อหลวมที่ทำจากวัสดุโมดูลสูงสูง, และท่อหลวมจะเต็มไปด้วยสารประกอบกันน้ำ. ตรงกลางของแกนกลางเป็นแกนเสริมโลหะ, and for some core cables, ชั้นของโพลีเอทิลีน (วิชาพลศึกษา) is squeezed out of the metal reinforcing core. หลอดหลวม (และเชือกฟิลเลอร์) ถูกบิดรอบแกนกลางเสริมกลางเพื่อสร้างแกนขนาดกะทัดรัดและโค้งมน, และช่องว่างภายในแกนนั้นเต็มไปด้วยไส้การปิดกั้นน้ำ. The plastic-coated aluminum strip (เอพีแอล) is longitudinally wrapped and extruded with a layer of polyethylene inner sheath, and the double-sided plastic-coated steel strip (PSP) is longitudinally wrapped and extruded with polyethylene sheath to form a cable.

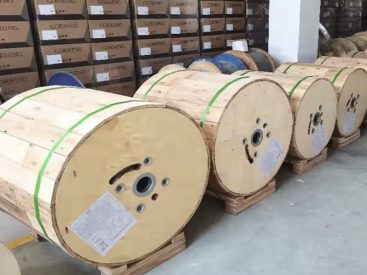

GYTA53-110~120Xn Optic Cable Product Pictures
GYTA53-110~120Xn Optic Cable Product Specifications
| รุ่นสายเคเบิลใยแก้วนำแสง (เพิ่มขึ้น 2 เส้นเบอร์) | จำนวนเส้นใย | จำนวนปลอก | จำนวนเชือก infill | น้ำหนักสายเคเบิลอ้างอิง (กิโลกรัม/กม. |
อนุญาตให้ใช้แรงดึง ระยะยาว/ระยะสั้น (เอ็น) |
แรงบีบอัดที่อนุญาต ระยะยาว/ระยะสั้น (N/100มม) |
รัศมีโค้งงอ คงที่/ไดนามิก (มม) |
|
| gyta53-2 ~ 6xn | 2~6 | 1 | 5 | 177 | 1000/3000 | 1000/3000 | 12.5d/25d | |
| gyta53-8 ~ 12xn | 8~12 | 2 | 4 | 177 | ||||
| gyta53-14 ~ 18xn | 14~18 | 3 | 3 | 177 | ||||
| Gyta53-20 ~ 24xn | 20~24 | 4 | 2 | 177 | ||||
| gyta53-26 ~ 30xn | 26~30 | 5 | 1 | 177 | ||||
| gyta53-32 ~ 36xn | 32~36 | 6 | 0 | 177 | ||||
| gyta53-38 ~ 48xn | 38~48 | 4 | 1 | 194 | ||||
| gyta53-50 ~ 60xn | 50~60 | 5 | 0 | 194 | ||||
| gyta53-62 ~ 72xn | 62~72 | 6 | 0 | 204 | ||||
| gyta53-74 ~ 84xn | 74~84 | 7 | 1 | 239 | ||||
| gyta53-86 ~ 96xn | 86~96 | 8 | 0 | 239 | ||||
| gyta53-98 ~ 108xn | 98~108 | 9 | 1 | 275 | ||||
| gyta53-110 ~ 120xn | 110~120 | 10 | 0 | 275 | ||||
| gyta53-122 ~ 132xn | 122~132 | 11 | 1 | 312 | ||||
| gyta53-134 ~ 144xn | 134~144 | 12 | 0 | 312 | ||||
| gyta53-146 ~ 216xn | 146~216 | 13~18 | 5~0 | 312 | ||||
| ชนิดไฟเบอร์ | การลดทอน | แบนด์วิธ | รูรับแสงเชิงตัวเลข | ความยาวคลื่นตัดสายไฟเบอร์ออปติก | ||||
| （+20 ℃） | @850นาโนเมตร | @1300นาโนเมตร | ||||||
| @850นาโนเมตร | @1300นาโนเมตร | @1310nm | @1550นาโนเมตร | |||||
| ก.652 | - | - | ≤0.36dB/กม | ≤0.22dB/กม | - | - | - | ≤1260นาโนเมตร |
| ก.655 | - | - | ≤0.40dB/km | ≤0.23dB/กม | - | - | - | ≤1450nm |
| 50/125µm | ≤3.0dB/กม | ≤1.0dB/กม | - | - | ≥500MHz·กม. | ≥500MHz·กม. | 0.200± 0.015 แล้ว | - |
| 62.5/125µm | ≤3.3dB/km | ≤1.0dB/กม | - | - | ≥200MHz·กม. | ≥500MHz·กม. | 0.275± 0.015 แล้ว | - |
GYTA53-110~120Xn Optic Cable Product Features
- ประสิทธิภาพทางกลและอุณหภูมิที่ดี
- ท่อหลวมที่มีความแข็งแรงสูงที่ทนทานต่อไฮโดรไลซิส
- Special tube filling compound ensures a critical protection of fiber
- Crush resistance and flexibility
- มีการใช้มาตรการต่อไปนี้เพื่อให้แน่ใจว่าสายเคเบิลกันน้ำได้:
- Steel wire used as the central strength member
- สารประกอบเติมท่อหลวม
- 100% การเติมแกนสายเคเบิล
- APL กั้นความชื้น
- Water-blocking material
GYTA53-110~120Xn Optic Cable Product and More Optic Cables
Stranded Loose Jacket Non-Metallic Reinforced Core Non-Armoured Flame Retardant Fiber Optic Cable (GYFTZY)
Loose sleeve stranded reinforced core armored flame retardant optical cable(GYTZA53)
Loose sleeve stranded non-metallic reinforced core armored flame retardant fiber optic cable (GYFTZA53)
Stranded Flame Retardant Fiber Optic Cable (GYTZS)
Stranded loose jacket non-armoured flame retardant fiber optic cable (GYTZA)
Stranded loose sleeve non-metallic reinforced core armored fiber optic cable (GYFTA53)
Stranded non-metallic reinforcing core plain armored fiber optic cable (GYFTY53)
Stranded loose jacket non-metallic reinforced core unarmoured fiber optic cable (ด้วยกัน)
Loose sleeve stranded non-metallic reinforced core optical cable (GYHTY)
Stranded loose jacket non-metallic reinforced core unarmoured fiber optic cable (บจก)
Loose sleeve stranded single thin round steel wire armored fiber optic cable (GYTA53+33)
Loose Sleeve Stranded Reinforced Armoured Fiber Optic Cable(GYTA53)
Loose sleeve stranded ordinary armored fiber optic cable(GYTY53)
Loose sleeve stranded light armored fiber optic cable (GYTS)
แจ็คเก็ตหลวม ๆ สายเคเบิลใยแก้วนำแสงที่ไม่มีอาวุธ (GYTA)
GYTA53-110~120Xn Optic Cable Product Applications
- Direct burial
- Buried
- Threading
- Long-distance communication, inter-office communication
- It is especially suitable for occasions with high requirements for moisture-proof and rodent-proof
GYTA53-110~120Xn Optic Cable Product Structure
