Brocade 64G SWL SFP+ is an Optimized, Certified Optical Transceivers for the Highest Performance Data-Center Network Connectivity. It is a multirated 850-nm SFP that complies with 57.8/28.05/14.025Gb/s Fibre Channel specifications, supporting 10/25/50GbE when plugged into the Gen 7 (64ช) 48-port blade AnyIO ports in a Brocade X7 Director.
Brocade 64G SWL SFP+ Product Overview
Brocade 64G SWL SFP+ is a 64G short wavelength (SWL) เอสเอฟพี+, part of the family of small form-factor pluggable (เอสเอฟพี) optical transceivers. The module is optimized to fully leverage Brocade 64G director and switch products. Together, these optical transceivers provide state-of-the-art performance, helping IT organizations achieve new levels of infrastructure consolidation while expanding the capabilities of their applications and services. นอกจากนี้, Brocade 64G SWL SFP+ modules are hot-swappable, low-voltage (3.3วี) digital diagnostic optical transceivers that support high-speed serial links over multimode optical fiber at signaling rates up to 57.8Gb/s. They comply with SFP+ mechanical (เอสเอฟเอฟ-8402), ออปติคัล, and electrical specifications (FC-PI) for LC duplex transceivers.

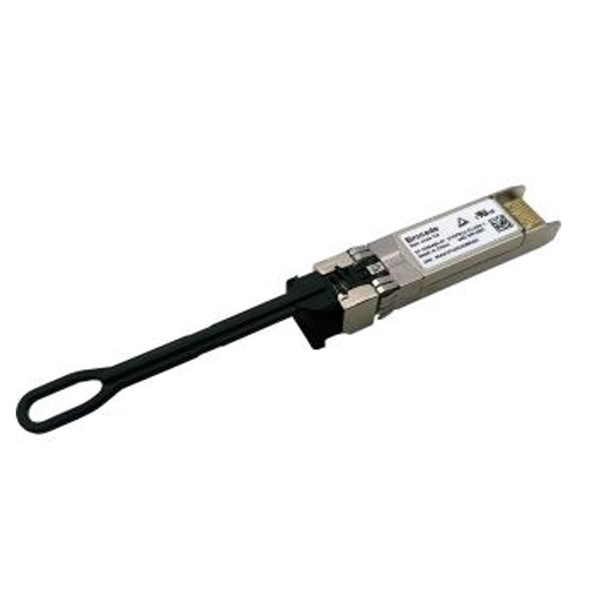

Brocade 64G SWL SFP+ Product Pictures
Brocade 64G SWL SFP+ Product Specifications
| ผลงาน | ไฟเบอร์แชนเนล: 57.8กิกะไบต์/วินาที, 28.05กิกะไบต์/วินาที, and 14.025Gb/s line speed, ดูเพล็กซ์เต็มรูปแบบ; auto-sensing of 57.8Gb/s, 28.05กิกะไบต์/วินาที, and 14.025Gb/s port speeds |
| AnyIO: Can be configured as 16, 32, and 64G Fibre Channel or 10, 25 and 50GbE Ethernet speeds. | |
| สื่อ | Hot-pluggable, industry-standard small form-factor pluggable (เอสเอฟพี+), ขั้วต่อ LC; short wavelength (SWL) |
| Operating parameters | ส่ง (ขอบคุณ): |
| ความยาวคลื่น: 840 นาโนเมตรถึง 860 นาโนเมตร | |
| Spectral width: 0.6 นาโนเมตร | |
| Average power: −7.5 dBm to 4 เดซิเบลเมตร | |
| RIN: −128 dB/Hz max | |
| เป็นเจ้าของ: −4.5 dBm min (355 µW) รับ (รับ): | |
| ความยาวคลื่น: 840 นาโนเมตรถึง 860 นาโนเมตร | |
| Average power: 4 dBm max | |
| Optical return loss: 12 dB min | |
| Unstressed sensitivity: −7 dBm (200 µW) | |
| SRS OMA: −2.4 dBm (575 µW) | |
| 3-dB cutoff maximum: 18 กิกะเฮิรตซ์ | |
| Operating distances | โอม3 50 µm (2000 MHz×km): |
| • 16G Fibre Channel. ระยะทาง: 0.5m to 100m | |
| • 32G Fibre Channel. ระยะทาง: 0.5m to 70m | |
| • 64G Fibre Channel. ระยะทาง: 0.5m to 70m | |
| โอม4, OM4+, and OM5 50 µm (4700 MHz×km): | |
| • 16G Fibre Channel: ระยะทาง. 0.5m to 125m | |
| • 32G Fibre Channel: ระยะทาง. 0.5m to 100m | |
| • 64G Fibre Channel: ระยะทาง. 0.5m to 100m | |
| ขนาด | ความกว้าง: 14.80 มม (0.58 นิ้ว) |
| ความสูง: 12.21 มม (0.48 นิ้ว) | |
| ความลึก: 56.70 มม (2.23 นิ้ว) |
Brocade 64G SWL SFP+ Product Features
- Provide high system reliability through rigorous qualification and certification processes.
- Provide the highest performance with industry-leading Brocade switches and directors.
- 850-nm multimode VCSEL transmitter.
- Fibre Channel and Ethernet dual modes of operation.
- FC-PI-7 compliance to 64G, 32ช, and 16G operation.
- IEEE 802.3cd compliance to 50GbE, 25GbE and 10GbE operation.
- Industry-standard LC duplex connector.
- 100m link lengths at 57.8Gb/s on OM4 fiber.
- ไออีซี 60825-1 Class 1/CDRH Class 1 laser, eye-safe.
- เป็นไปตามข้อกำหนด RoHS.
- PC/UPC compatible
- Diagnostic features per SFF-8472, Diagnostic Monitoring Interface for
- Optical Transceivers, providing realtime monitoring of the following:
- Transmitted optical power
- Received optical power
- Laser bias current
- อุณหภูมิ
- แรงดันไฟฟ้า
