S622E8 STM4 FIBERHOME IBAS110A

Описание

S622E8 STM4 FIBERHOME IBAS110A supports eight channels of Ethernet services.

Both the S622E8 card and the S155E8 card are named as STM14E8 when configured in the network management system.

S622E8 card, card code WKE2.061.075R1C supports re-timing functions, namely. Performing synchronization between the output clock of the E1 interface and the equipment system clock.

S622E8 STM4 FIBERHOME IBAS110A Product Overview

Transmitting Fiberhome IBAS 110A STM4 is Uplink Main Board with Low Power Consumption The IBAS 110A system cards include S622E8 card, S155E8 card, and S155 card. The S622E8 / S155E8 system card (card code WKE2.061.073R2B) has four eight-bit DIP switches, K6, K5, K4, and K3. Когда IP-адрес настраивается с помощью DIP-переключателя, адрес оборудования 10.18.X.X. Две старшие цифры фиксированы, а две младшие цифры байтов настраиваются через K6 и K5 соответственно, при этом две старшие цифры фиксируются как 0. K4 и K3 можно настроить как рабочий режим по умолчанию., который используется, когда система управления сетью не активирована.

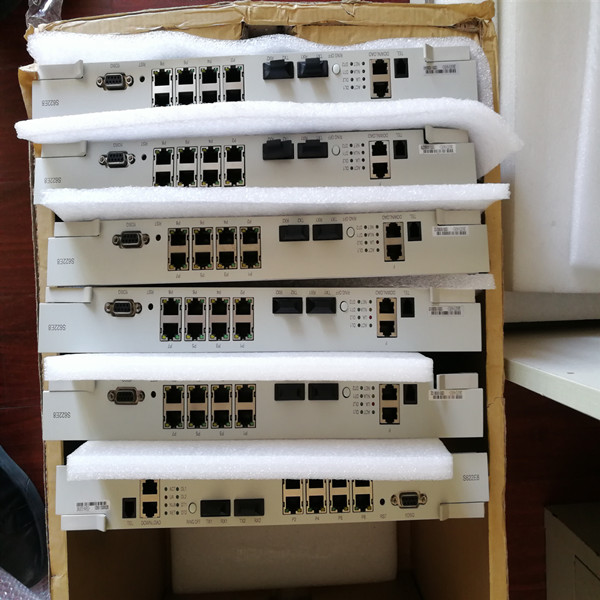

S622E8 STM4 FIBERHOME IBAS110A Product Picture

S622E8 STM4 FIBERHOME IBAS110A Data Sheet

элемент	Единица	Ценить
Тип интерфейса		СТМ-4
Номинальная скорость передачи данных	кбит/с	622080
Код сортировки приложения		С-4.1 0-30	Л-4.1 30-45	Л4.2 30-70	Л4.3 30-70
Диапазон расстояний применения
Диапазон рабочих длин волн	нм	1274-1356	1296-1330	1480-1580	1480-1580
Тип оптического источника		МЛМ	МЛМ	УУЗР	УУЗР
Maximum RMS spectrum width	нм	2.5	1.7	–	–
Maximum -20dBspectrum width	нм	–	–	<1	1
Минимальный коэффициент подавления фронтального режима	дБ	–	–	30	30
Максимальная средняя мощность передачи	дБм	-8	2	2	2
Minimum average transmitting power	дБм	-15	-3	-3	-3
Минимальный коэффициент вымирания	дБ	8.2	10	10	10
Диапазон затухания	дБ	0-12	10-24	10-24	10-24
Максимальная дисперсия	пс/нм	74	109	1840	Н/Д
Минимальные обратные потери оптических кабелей при S (включая любой подвижный соединитель)	дБ	Н/Д	20	24	20
Максимальный коэффициент дисперсионного отражения S и R	дБ	Н/Д	-25	-27	-25
Минимальная чувствительность(БЕР<10-10)	дБм	-28	-28	-28	-28
Максимальная перегрузка(БЕР<10-10)	дБм	-8	-8	-8	-8
Максимальная стоимость канала	дБ	1	1	1	1
Максимальный коэффициент отражения приемника при R	дБ	-24	-17	-24	-17

S622E8 STM4 FIBERHOME IBAS110A Product Features

Пользовательский интерфейс

Он поддерживает все определенные служебные байты.. Байт E1 используется для обеспечения одного канала передачи заказа.; Байты E2 и F1 используются для обеспечения четырех каналов интерфейсов данных со скоростью < 9.6кбит/с. Поддерживает интерфейс RS232.

Различные интерфейсы управления

Предоставляет интерфейсы F и f (f/Debug).. Интерфейс F подключен к серверу управления сетью., который использует стандартные протоколы связи Ethernet и обрабатывает управляющую информацию с сервера. Интерфейс f подключен к ПК и использует RS232.

интерфейс. Когда сеть управления не установлена, и оборудование требует обслуживания, Интерфейс f также можно использовать для отладки и обслуживания оборудования.. В то же время, один

Линейный интерфейс и пропускная способность

Он поддерживает стандартный оптический интерфейс STM-1/STM-4., структура рамы и основные функции. Он поддерживает 2 Оптические интерфейсы СТМ-1. Оборудование можно обновить до STM-4 с помощью системных карт STM-4, поддерживающих 2 Оптические интерфейсы СТМ-4. Общая возможность доступа к этому оборудованию 64 каналы Е1, среди которых 32 каналы Е1 предоставляются системной картой. Его общий Ethernet (10/100Мбит/с) Возможность доступа 16, с системными картами (только системные карты S622E8 и S155E8) поддержка 8. Общая возможность доступа оптического компонента STM-1 этого оборудования составляет 2 и возможность оптического трибутарного доступа PDH 4.

Обзор оборудования

Сетевые возможности различных топологий

Он может поддерживать несколько топологий сети., например, кольцо, цепь, Т-тип (максимум поддерживаю 2 оптические притоки или 4 Оптические притоки PDH). Он также может выступать в качестве удаленного конца другого оборудования.,то есть. продление срока службы оборудования высокого уровня. Механизм защиты При настройке как оборудование STM-1, он может обеспечить защиту пути. При настройке как оборудование STM-4, это оборудование способно обеспечить защиту пути, защита линии, и защита секции мультиплексирования по 2 волокнам.

Функция сигнализации

Обеспечивает интегрированные функции сигнализации и отчетов SDH., ПДХ, IBAS110A Оборудование MSTP Ethernet, и т. д. Обеспечивает 6 порты интерфейсов мониторинга обстоятельств (уровень TTL) и 6 порты интерфейсов управления (уровень TTL). Обеспечивает температуру, сигнализация мощности и монитор производительности

функции. Обеспечивает функции сигнализации вентилятора, а карту вентилятора можно вынуть при включенном электричестве..

S622E8 STM4 FIBERHOME IBAS110A Функциональная блок-схема
