Описание
Quectel BG770A-GL LPWA Module is an ultra-compact LTE Cat M1/NB2 LPWA module with an integrated GNSS engine, supporting LTE Cat M1 and LTE Cat NB2 bands.
Quectel BG770A-GL LPWA Module Product Overview
Quectel BG770A-GL LPWA Module is fully compliant with the 3GPP Rel-14 specification and also provides global carrier band combinations. Кроме того, Quectel BG770A-GL features the MIPS 5150 processor and the ultra-low power consumption by leveraging the integrated RAM and flash to achieve extremely low current consumption in various standby/hibernation modes. This feature enables over 15 years of battery life. Более того, BG770A-GL содержит механизм определения местоположения на основе GNSS и сотовой связи, который поддерживает GPS и ГЛОНАСС..
Богатый набор интернет-протоколов, Стандартные интерфейсы и богатые функциональные возможности расширяют возможности применения модуля для широкого спектра приложений M2M., например беспроводной POS, умный учет, отслеживание, носимые устройства, и многое другое.

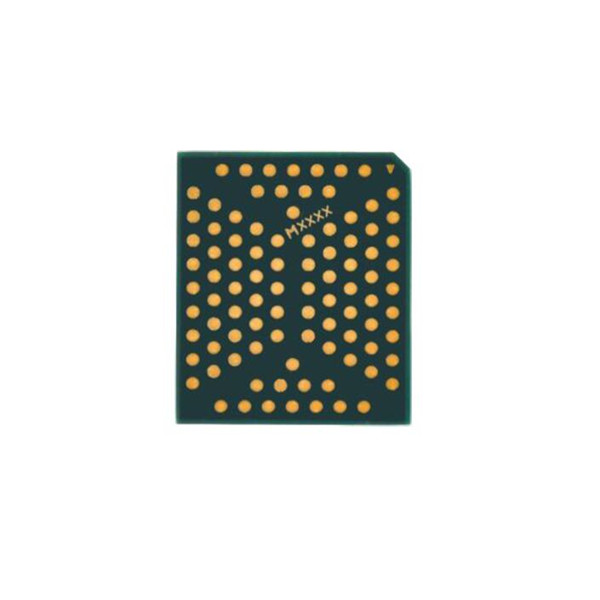

Изображение продукта модуля Quectel BG770A-GL LPWA
Технические характеристики модуля Quectel BG770A-GL LPWA
| LTE Cat M1/NB2 | BG770A-GL |
| Регион/Оператор | Глобальный |
| Размеры (мм) | 14.9 × 12.9 × 1.9 |
| Упаковка | ЛГА |
| Рабочая Температура | -35 °С до +75 °С |
| Расширенная температура | -40 °С до +85 °С |
| Диапазоны частот | Кот М1: B1/B2/B3/B4/B5/B8/B9*/B10*/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66 Cat NB2: B1/B2/B3/B4/B5/B8/B9*/B10*/B12/B13/B17/B18/B19/B20/B25/B27*/B28/B66 |
| Кот М1 | 600 кбит/с (ДЛ)/ 1000 кбит/с (UL) |
| Кот НБ2 | 120 кбит/с (ДЛ)/ 140 кбит/с (UL) |
| Кот НБ1 | 62.5 кбит/с (ДЛ)/ 27.2 кбит/с (UL) |
| Другие | РоХС* |
| USB 2.0* | × 1 (Только полная скорость) |
| УАРТ | × 3 |
| ПКМ* | × 1 (Только для VoLTE) |
| I2C* | × 1 (Только для VoLTE) |
| АЦП | × 2 |
| (ты)SIM-карта | × 1 (Поддерживает 1.8 только В) |
| GPIO | × 7 |
| ГРФК | × 2 |
| NET_STATUS | × 1 (Для индикации состояния сети) |
| ПОЛОЖЕНИЕ ДЕЛ | × 1 (Для индикации включения/выключения питания) |
| Антенна | × 2 (Для основной антенны и антенны GNSS, соответственно) |
| VoLTE* | Голос через LTE (Только для категории M1) |
| Сервис коротких сообщений* | Двухточечная МО и МТ |
| SMS-рассылка сотовой связи | |
| Текст и режим PDU | |
| ГНСС* | GPS/ГЛОНАСС |
| ДФОТА* | Обновление прошивки Delta по беспроводной сети |
| QuecLocator®* | Позиционирование идентификатора ячейки |
| 3ГПЗ | 3Релиз GPP E-UTRA 14 |
| АТ-команды | 3ГПП ТС 27.007 |
| 3ГПП ТС 27.005 | |
| Расширенные AT-команды Quectel | |
| Драйверы | USB-драйвер последовательного порта: Драйвер GNSS/RIL подлежит уточнению: подлежит уточнению |
| Протоколы* | TCP/PPP/UDP/SSL/MQTT/FTP(С) / HTTP(С) / LwM2M/ IPv4/ IPv6/ TLS/ DTLS/ PING/ CoAP/ NITZ |
| Обновление прошивки | УАРТ ДФОТА* |
| Выходная мощность | Макс. 23 дБм |
| Диапазон напряжения питания | 2.2–4,35 В |
| Потребляемая мощность (Типичный) ① | ПСМ: 1.4 мкА Спящий режим: |
| 82 мкА @ DRX = 1.28 с / 2.56 с 17 мкА @ e-I-DRX = 81.92 s Режим ожидания: | |
| 1.05 мА@DRX= 1.28 с 35 мкА @ e-I-DRX = 81.92 s Активный режим: подлежит уточнению | |
| Перевозчик | Vodafone*/Deutsche Telekom* (Европа) Веризон*/AT&Т*/Т-Мобайл*/Спринт* (Америка) NTT DOCOMO*/SoftBank*/KDDI* (Япония) |
| Регуляторный | ЗКФ* (Глобальный) CE* (Европа) ПТКРБ* (Северная Америка) ФКС* (Америка) IC* (Канада) SRRC*/NAL*/CCC* (Китай) КС* (Южная Корея) НКЦ* (Тайвань, Китай) ДЖЕЙТ*/ТЕЛЕК* (Япония) РКМ* (Австралия/Новая Зеландия) |
Возможности модуля Quectel BG770A-GL LPWA
- Чрезвычайно компактный модуль LTE Cat M1/Cat NB2 со сверхнизким энергопотреблением
- Интегрированная оперативная память и флэш-память
- Сверхтонкий профиль в корпусе LGA
- Встроено множество протоколов Интернет-сервисов.
- Поддержка VoLTE* (Только Cat M1), QuecLocator®*, и ДФОТА*
- Богатый набор внешних, многодиапазонные интерфейсы, обеспечивающие удобство применения
- Быстрый вывод на рынок: эталонные проекты, инструменты оценки и своевременная техническая поддержка сводят к минимуму время проектирования и усилия по разработке
- Прочный монтаж и интерфейсы
