Описание
Huawei TN13OAU1 Board Is optical amplifier Unit for WDM equipment. It can complete the optical signal amplification function, and can be used at the sending end and the receiving end.
Huawei TN13OAU1 Board Product Overview
The functional versions of the OAU1 board are: TN12 and TN13.
TN12OAU1 00 Amplifies the C-band input optical signal. 16 dB～25.5 dB
TN13OAU1 01 Amplifies the C-band input optical signal. 20 dB～31 dB
The OAU1 board supports functions and features such as gain adjustment, online optical performance monitoring, gain lock technology, and transient control technology.
It can amplify the input optical signal of C band, the total wavelength range covers 1529nm～1561nm.
Он может поддерживать систему для реализации неэлектрической релейной передачи различных пролетов..
Регулировка усиления Плата OAU1 регулирует усиление в соответствии с входной оптической мощностью для достижения непрерывной регулировки в следующем общем диапазоне усиления.:
ОАЕ100: 16дБ~25,5 дБ
ОАУ101: 20дБ~31дБ
ОАУ103: 24дБ~36дБ
ОАУ105: 23дБ~34дБ
ОАУ106: 16дБ~23дБ
ОАУ107: 19дБ~27дБ, поддержка регулируемой максимальной общей выходной мощности.

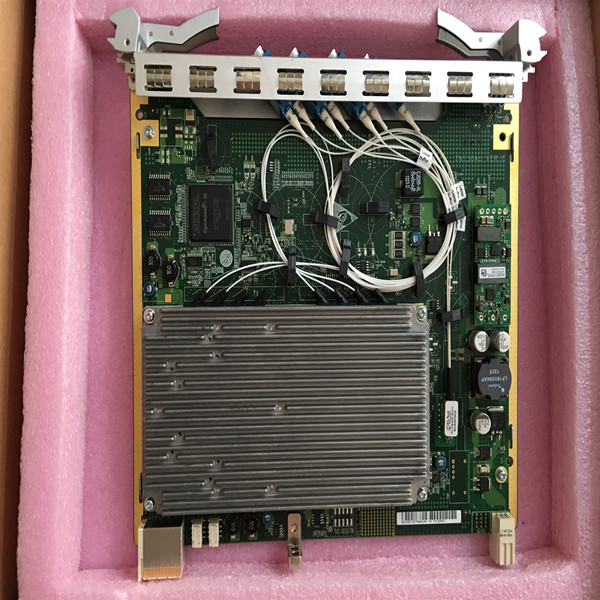

Huawei TN13OAU1 Board Product Pictures
Технические характеристики платы Huawei TN13OAU1
| Бренд | Хуавей |
| номер части | 03030МВС |
| Модель | ТН13ОАУ101 |
| Описание | Оптический усилитель C-BAND(МАКС. 0 дБм на входе и 20 дБм на выходе,Усиление 20~31дБ) |
| Категория скидки | Основное оборудование |
| Линия продуктов | сеть |
| Семейство дополнительных продуктов | ВДМ |
| серия продуктов | Оптикс OSN 8800 |
| Единица измерения | ПКС |
| Чистый размер(Д*Ш*В мм) | 264*50*220 |
| Типовая мощность(Вт) | 12 |
Характеристики платы Huawei TN13OAU1
- Усиление входных оптических сигналов в диапазоне C. Суммарные длины волн варьируются от 1529 нм до 1561 нм.
- Поддержка системы для передачи услуг по различным участкам оптоволокна без электрической регенерации..
- Предоставляет интерфейс онлайн-мониторинга. Небольшое количество оптических сигналов может выводиться на анализатор спектра или блок анализатора спектра через интерфейс для мониторинга спектра и оптических характеристик мультиплексированных сигналов без прерывания обслуживания..
- Поддерживает режимы блокировки усиления и блокировки мощности.. В режиме блокировки усиления, усиление платы настраивается, и пользователи могут запросить фактическое усиление платы. Режим блокировки усиления включен по умолчанию.. Режим блокировки питания применяется к сценариям, в которых для блокировки требуется только фиктивный свет.
- Обнаруживает и сообщает об оптической мощности.
- Контролирует температуру лазера накачки.
- Определяет ток возбуждения насоса, ток задней грани, ток охлаждения насоса, температура лазера накачки и температура окружающей среды платы.
Применение платы Huawei TN13OAU1
