Описание
Huawei SCUH Control Board is a super control unit board for Huawei MA5683T MA5680T, which is the core of system control and service switching aggregation
Huawei SCUH Control Board Product Overview
Huawei SCUH Control Board can be used as the management and control core of unified network management. SCUH board delivers key management control information through the master-slave serial interface, the in-band 10GE/20GE channel, and the service board to complete the configuration, управление, and control of the entire product, и реализует простые протоколы маршрутизации.

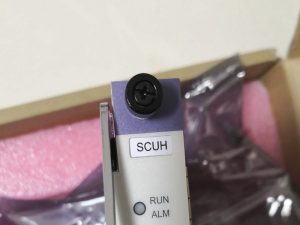

Huawei SCUH Control Board Product Pictures
Технические характеристики платы управления Huawei SCUH
| Бренд | Хуавей |
| Доска | H801SCUH |
| Порты панели | 4 порты GE/10GE, Поддержка автоматического переключения для удаленного ввода в эксплуатацию программного обеспечения с использованием восходящей передачи данных GE.. |
| Канал на сервисную плату | 16 10каналы GE/20GE |
| Канал к плате ГИУ | Предоставление двух каналов 10GE для каждой восходящей платы |
| Канал к резервной плате управления | Предоставление двух каналов 20GE для распределения нагрузки с резервной платой H801SCUH. |
| Служба доступа | Оптический и медный |
| Дочерняя плата | Нет |
| Распределение нагрузки | Да |
| Синхронизация Ethernet | Да |
| Запрос температуры и сигнализация о высокой температуре | Да |
| Встроенная CF-карта емкостью 2 ГБ. | Да |
| Централизованное управление для удаленных расширенных крейтов GE | Нет |
| Д-CMTS | Нет |
Huawei SCUH Control Board Product Features
- Сравнение плат SCU
- Все платы SCU поддерживают функции, указанные ниже.:
- Блок контроля и управления системой
- Переключение активный/резервный
- Локальное и удаленное обслуживание через последовательный порт обслуживания CON или порт Ethernet обслуживания ETH.
- Мониторинг окружающей среды через последовательный порт мониторинга окружающей среды ESC
Плата управления Huawei SCUH и другие сервисные карты
| Название доски | Интерфейсный порт | Внутренний порт | ||
| Канал к сервисной плате | Канал к вышестоящей плате | Канал к резервной главной плате управления | ||
| H801SCUK | 4 GE | 16 ГЭ/10ГЭ | 2 GE/10GE на каждую плату восходящей линии связи | Два 10GE, балансировка нагрузки с резервным режимом Huawei H801SCUK (поддерживается V800R011C00 и выше) |
| H801SCUL | ЧТО | 16 ГЭ/10ГЭ | Два GE/10GE используются для *** слоты на восходящей плате. | |
| Два GE/10GE используются в слоте восходящей линии связи во втором слоте.. Один GE/10GE мультиплексирован с дополнительной платой.. GE/10GE выбирается электронным переключателем для использования на восходящей плате или дополнительной плате.. | ||||
| H801SCUN | 4 GE | 16 ГЭ/10ГЭ | 2 GE/10GE на каждую плату восходящей линии связи | Два 10GE, распределение нагрузки с резервным H801SCUN (поддерживается V800R011C00 и выше) |
| H802SCUN | 4 GE | 16 ГЭ/10ГЭ | 2 GE/10GE на каждую плату восходящей линии связи | Два 10GE, балансировка нагрузки с помощью резервного H802SCUN (поддерживается V800R011C00 и выше) |
| H801SCUH | 4 ГЭ/10ГЭ | 16 10ГЭ/20GE | 2 10GE на каждую плату восходящей линии связи | 2 20GE, распределение нагрузки с резервным H801SCUH |
| В сценарии мягкого переключения без восходящей линии связи GE, порт поддерживает автоматическое переключение. | ||||
| H801SCV | 4 ГЭ/10ГЭ | 16 10ГЭ/20GE | 2 10GE на каждую плату восходящей линии связи | 2 20GE, распределение нагрузки с резервным H801SCUH |
| В сценарии мягкого переключения без восходящей линии связи GE, порт поддерживает автоматическое переключение. | ||||
Применение продуктов платы управления Huawei SCUH
