Descriere
Huawei R48100G1 Rectifier Module is a digital three-phase rectifier module designed and produced by Huawei with output power of 6000W converting 260~530Vac input and 53.3Vdc rated output.
Huawei R48100G1 Rectifier Module Product Overview
Huawei R48100G1 Rectifier Module is a digital control 3-phase rectifier with the maximum output power being 6000W. It converts 260~530VAC input voltage to 53.5VDC output voltage.The output voltage can be adjusted by the monitoring module. Are avantajele pornirii soft, protecție perfectă la intrare și la ieșire, zgomot redus, and parallel connection. The new power monitoring technology is adopted to realize real-time monitoring of the rectifier module and load, și realizați funcția de reglare a tensiunii de ieșire prin fundal.

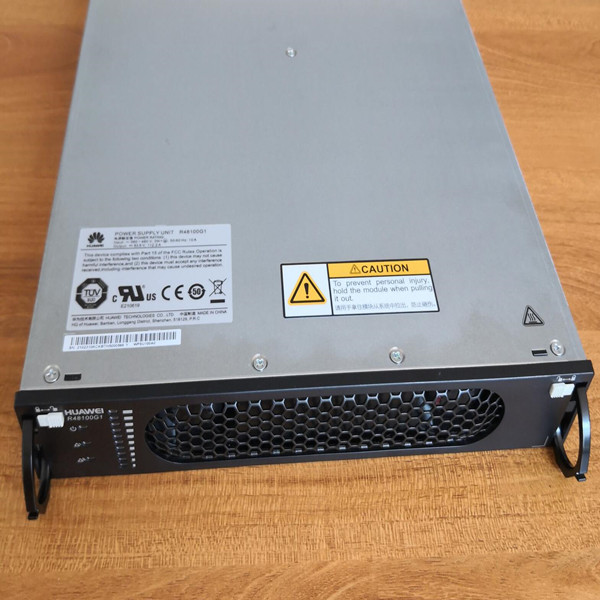

Modul redresor Huawei R48100G1 Imagini cu produse
Specificații de produs pentru modulul redresor Huawei R48100G1
| Electrical Specifications | Specificație |
| Intrare | |
| Tensiune de intrare | 260~530VAC |
| Frecvență | 45~66Hz Rated: 50Hz și 60Hz |
| Curentul maxim de intrare | <=13A(Vin: 308VAC,100% sarcină) |
| Factor de putere | >=0,99 |
| THD | <=5% |
| Ieșire | |
| Tensiune de ieșire | 42~58VDC nominal: 53.5VDC |
| Putere de iesire | 6000W(304~530VAC) |
| Alții | |
| Dimensiune ( H*L*D) mm | 43mm(H) × 238 mm(W) × 378 mm(D) |
| Greutate | <6KG |
| Răcire | Ventilație forțată |
| Specificații de mediu | |
| Temperatura de Operare | -40℃ la +75 ℃(Derating de ieșire peste 45℃) |
| Temperatura de depozitare | -40℃ până la +75℃ |
| Umiditate relativă | 5%~95% (necondens) |
| Gama de altitudine | ≤ 4000m (Dacă altitudinea este în intervalul 2000m până la 4000m, temperatura maximă de funcționare scade cu 1℃ pe măsură ce altitudinea crește cu 120m) |
| Protecţie | |
| Protecție la supratensiune de intrare | Punct de protectie: >530VAC, <550VAC |
| Protecție la subtensiune de intrare | Punct de protectie: <260VAC |
| Protecție la supratensiune la ieșire | 58.5~60.5VDC(poate fi setat de PMU) |
| Output current limiting protection | See Figure: Caracteristica de ieșire |
| Protecție la scurtcircuit la ieșire | Este permis un scurtcircuit pe termen lung. After the fault is rectified, the rectifier is restored to a healthy state automatically. |
| Over-temperature protection | Punct de protectie: 75℃ |
| Fiabilitate | |
| MTBF | 450,000 ore |
| Audible Noise | |
| Specificație | ≤45dB |
| Siguranță/EMC/protecție împotriva luminii | Certificare de siguranță |
| Trece TUV, CE, Certificari UL | |
| Prinde certificatul CB | |
| Respectă | |
| UL60950-1 | |
| IEC60950-1 | |
| EN60950-1 | |
| CAN/CSA C22.2 Nr. 60950-1 | |
| EMC | EN55022 Clasa B |
| EN55024 | |
| EN61000-3-2 | |
| EN61000-3-3 | |
| ETSI EN300 386 | |
| ITU-T K.20 | |
| Protecție împotriva fulgerului | 5THE |
Huawei R48100G1 Rectifier Module Product Feature
- Control complet digital
- Suport contor inteligent
- Îndeplinește cerințele RoHS
- Support LED display alarm
- Support hot swap function
- Distorsiune armonica totala (THD)≤5%
- Wide input voltage range to 260~530Vac
- Wide operating temperature range -40~+75℃
- Support CAN bus communication function
- Suportă funcția de reglare a tensiunii și a curentului
- Eficiența este mai mare decât 96%, significant energy saving
- Passed TUV, CE, UL certification and obtained CB certificate
Modul redresor Huawei R48100G1 și mai multe modele înrudite
| Numărul piesei | Tensiune de intrare | Tensiune de ieșire | Putere de iesire | Eficienţă | Temperatura de Operare |
| R4805G1 | 85-300Vac | 42-58Vdc | 270W | 94 % | -40C la +75C |
| R4815G1 | 85-300Vac | 42-58Vdc | 870W | 96 % | -40C la +75C |
| R4815N1 | 85-300Vac | 42-58Vdc | 1000W | 94 % | -40C la +75C |
| R4830G1 | 85-300Vac | 42-58Vdc | 1600W | 96 % | -40C la +75C |
| R4830G2 | 85-300Vac | 42-58Vdc | 2000W | 96 % | -40C la +75C |
| R4830N2 | 85-300Vac | 42-58Vdc | 1605W | 94 % | -40C la +75C |
| R4850G1 | 85-300Vac | 42-58Vdc | 3000W | 96 % | -40C la +75C |
| R4850G2 | 85-300Vac | 42-58Vdc | 3000W | 96 % | -40C la +75C |
| R4850N1 | 85-300Vac | 42-58Vdc | 2900W | 92 % | -40C la +75C |
| R4850N2 | 85-300Vac | 42-58Vdc | 3000W | 94 % | -40C la +75C |
| R48100G1 | 260-530Vac | 42-58Vdc | 6000W | 96 % | -40C la +75C |
| R33640G1 | 260-530Vac | 300-400Vdc | 15kW | 97% | -40C la +75C |
| R50030G1 | 260-456Vac | 300-500Vdc | 15kW | 95.8% | -30C la +65C |
Huawei R48100G1 Rectifier Module Applications
