Descriere
Huawei EDSH Service Board is 32-channel E1 upstream board, care acceptă modul TDM nativ.
Huawei EDSH Service Board Product Overview
Huawei EDSH Service Board is 2×16-channel E1 interface (NE96 Connector, 96PIN, PCB PressFit Type) applying for MA5800 Series OLT equipment and this board supports transparent transmission and convergence of digital data network (DDN) private line service and temperature query and high-temperature alarm.
The MA5800 series include three sizes of large, mijlocii si mici, namely MA5800-X17, MA5800-X7 and MA5800-X2, and support multiple networking applications such as FTTB/FTTC/FTTD/FTTH/D-CCAP. The 1U box OLT product MA5801 supports full optical access coverage in low-density areas.
Adoptă o arhitectură distribuită și acceptă o platformă comună PON/10G PON/GE/10GE. MA5800 acceptă convergență Gigabit multi-media, cea mai bună experiență video 4K/8K/VR, platformă comună de virtualizare multi-servicii, și 50G PON evoluție lină.

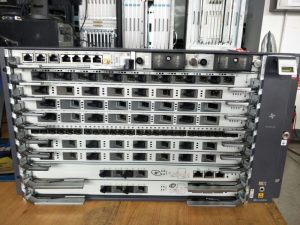

Huawei EDSH Service Board Product Pictures
Huawei EDSH Service Board Product Specifications
| Marca | Huawei |
| Numărul piesei | 03023APF |
| Model | EDSH |
| Descriere produs | 32 port E1 Service Board |
| Seria de produse | MA5800-X7 MA5800 X2 MA5800 X15 MA5800 X17 |
| Dimensiuni (Înălțime x L x A) | 442 mm x 268.7 mm x 263.9 mm |
| Numărul maxim de porturi într-un subrack | 112 x GPON/EPON |
| 336 x GE/FE | |
| 56 x 10G GPON/10G EPON | |
| 56 x 10G GE | |
| 224 x E1 | |
| Capacitatea de comutare a sistemului | 7 Tbit/s |
| Numărul maxim de adrese MAC | 262,143 |
| Numărul maxim de intrări ARP/Routing | 64K |
| Temperatura ambientala | -40°C to 65°C |
| Notă: MA5800 poate porni la cea mai scăzută temperatură de -25°C și poate funcționa la -40°C. Temperatura de 65°C se referă la cea mai ridicată temperatură măsurată la orificiul de admisie a aerului | |
| Gama de tensiune de lucru | -38.4V DC până la -72 V DC |
| Strat 2 Caracteristici | VLAN + Redirecționarea MAC, SWLAN + redirecționare CVLAN, PPPoE+, și opțiunea DHCP82 |
| Strat 3 Caracteristici | Rută statică, RIP/RIPng, OSPF/OSPFv3, IS-IS, BGP/BGP4+, ARP, releu DHCP, și VRF |
Huawei EDSH Service Board Product Features
- MPLS LDP, MPLS RSVP-TE, MPLS OAM, MPLS BGP IP VPN, comutare de protecție a tunelului, TDM/ETH PWE3, și comutare de protecție PW
- Stivă duală IPv4/IPv6, Redirecționare IPv6 L2 și L3, și releu DHCPv6
- IGMP v2/v3, Proxy/snooping IGMP, MLD v1/v2, MLD Proxy/Snooping, și multicast IPTV bazat pe VLAN
- Clasificarea traficului, prelucrare prioritară, Poliția rutieră bazată pe trTCM, WRED, modelarea traficului, HqoS, PQ/WRR/PQ + WRR, și ACL
- Protecție GPON tip B/tip C, 10Protecție G GPON tip B, BFD, ERPS (G.8032), MSTP, GAL intra-bord și inter-bord, Actualizare software în serviciu (ISSU) a tabloului de control, 2 placi de control si 2 placi de alimentare pentru protectie redundanta, detectarea și remedierea defecțiunilor plăcii în funcționare, și controlul supraîncărcării serviciului
Huawei EDSH Service Board Product and More Service Boards
| H901MPSC | 4 GE/10GE porturi de transmisie în amonte și acceptă partajarea sarcinii. În mod implicit, MA5800 se conectează la rețeaua din amonte prin intermediul plăcii de control |
| H901NXED | Placă de interfață upstream 10GE îmbunătățită cu 8 porturi, care acceptă transmisia în amonte Ethernet 10GE/GE. NXED este utilizat atunci când porturile în amonte furnizate în prezent în MA5800 nu sunt suficiente. |
| H901GPHF | 16 Porturi GPON pentru servicii de acces |
| H901GPSF | 16 Porturi GPON pentru servicii de acces la domiciliu |
| H901XGHD | 8 porturi GPON 10G asimetrice pentru servicii de acces. |
| H901TWED | 8 porturi simetrice 10G GPON pentru servicii de acces. |
| H901EDSH | 32-canalul E1 placa din amonte, care acceptă modul TDM nativ. |
| H901OGHK | 48-placă de interfață optică GE/FE agregată, susținând până la 48 canale ale GE/FE |
| H901OXHD | 8-placă de interfață optică 10GE agregată de porturi, care acceptă agregarea Ethernet GE/10GE. |
| H901PISA | -48Intrare V DC |
| H901PISB | o intrare de alimentare AC și acceptă baterie pentru alimentare de rezervă. |
| H901FMSA | Furnizor de putere pentru ventilatoare; controlează și monitorizează ventilatoarele |
| H902CGHF | 16-portul 10G GPON și GPON combo Placă de interfață OLT cu XGPON & GPON C+ Optical Module |
Huawei EDSH Service Board Product Applications
