Huawei SSN4SLD6401 Board is Finished board unit-OptiX OSN 3500-SSN4SLD6402-2xSTM-64 optical interface board (S-64.2b, LC)
| Relationship between Huawei SLD64 board feature codes and optical interface types and optical interface indicators | |||
| Quadro | Código de recurso | Tipo de interface óptica | descrição |
| SSN1 SLD6401、SSN4SLD6401 | 01 | 1-64.1 | 2km STM-64 dual-fiber bidirectional optical interface |
| SSN1SL D6402、 SSN4SLD6402 | 02 | |S-64.2b | 40km STM-64 dual-fiber bidirectional optical interface |
| SSN4SLD6403 | 03 | P1L1-2D2 | 80km STM-64 dual-fiber bidirectional optical interface |
Huawei SSN4SLD6401 Board Product Overview
Huawei SSN4SLD6401 Board is 2xSTM-64 optical interface board (SLD64 for short) supports receiving and sending 2 STM-64 optical signals, overhead processing and multiplex section protection and other functions and features. The Huawei SLD64 board consists of a photoelectric conversion module, a MUX / DEMUX module, um módulo de processamento de sobrecarga SDH, um módulo de controle lógico, e um módulo de potência.
A placa Huawei SSN4SLD6401 é uma placa de linha, que pode ser usado para receber e enviar 2 Sinais ópticos STM-64 no OptiX OSN7 500 / 0Dispositivos da série SN3500. Através deste quadro, Huawei SLD64 envia o sinal óptico recebido para o lado cruzado após O / Conversão E, e envia o sinal elétrico no lado do cruzamento após E / Ó conversão. As placas de linha SDH podem formar uma rede em anel ou uma rede em cadeia no sistema.

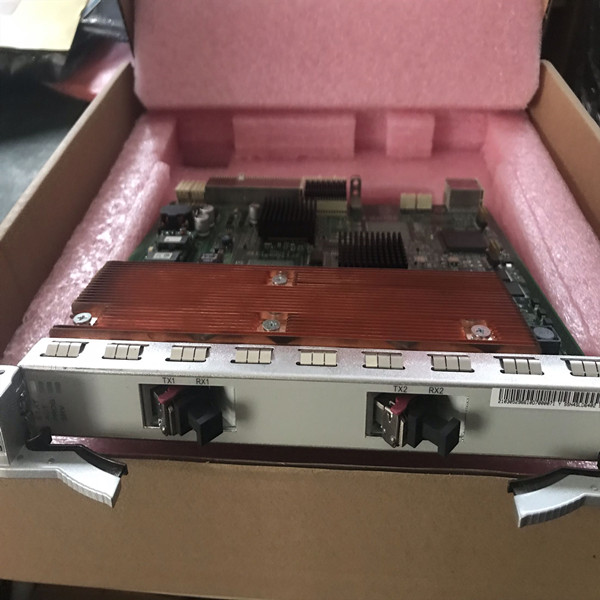

Imagens do produto da placa Huawei SSN4SLD6401
Especificações do produto da placa Huawei SSN4SLD6401
| Quadro | Código de recurso | Tipo de interface óptica |
| SSN4SLD6401 | 2 | S-64.2b |
| Parâmetro | Valor | |
| Taxa de bits nominal | 9953280 kbit/s | |
| Padrão de código de linha | NRZ | |
| Código do aplicativo | S-64.2b | |
| Distância de transmissão (quilômetros) | 2 para 40 | |
| Tipo de fibra | LC monomodo | |
| Faixa de comprimento de onda operacional (nm) | 1530 para 1565 | |
| Faixa de potência óptica lançada (dBm) | -1 para +2 | |
| Sensibilidade do receptor (dBm) | -14 | |
| Sobrecarga mínima (dBm) | -1 | |
| Razão mínima de extinção (dB) | 8.2 | |
| Máximo -20 largura espectral em dB (nm) | 1 | |
| Taxa mínima de supressão do modo lateral (dB) | 30 | |
| Dimensões (milímetros) | 25.4 (C) x 235.2 (D) x 261.4 (H) | |
| Peso (kg) | 1.2 | |
Características do produto da placa Huawei SSN4SLD6401
- Suporta portas ópticas duplas, pode receber e enviar 2 STM-64 optical signals, lidar 2 Serviços padrão STM-64 ou serviços em cascata, usando o pacote XFP.
- Suporta interfaces ópticas de l-64.1 e S-64.2b, e as características da interface óptica estão em conformidade com as recomendações ITU-T G.691.
N4SLD64 suporta a interface óptica padrão de P1L1-2D2. As características da interface óptica P1L1-2D2 atendem às recomendações ITU-T G.959.
N4SLD64 suporta interfaces ópticas coloridas CWDM e DWDM. A interface óptica usa conectores LC. A interface óptica CWDM suporta uma distância de transmissão de 70 km, e a interface óptica DWDM suporta uma distância de transmissão de 80 km.
N4SLD64 suporta módulos ópticos bidirecionais de fibra única. - Suporta consulta de informações de fabricação de módulos ópticos e relatórios de desempenho de módulos ópticos.
- Suporta desligamento padrão do laser, configuração e consulta do interruptor laser.
- Suporta o uso e monitoramento de módulos ópticos conectáveis XFP, o que facilita a manutenção e atualização de módulos ópticos.
- Suporta negócios VC-12/NC-3/VC-4 e VC-4-4c, VC-4-8c, VC-4-16c, Negócio em cascata VC-4-64c.
A placa Huawei SSN4SLD6401 pode ser inserida no slot: A placa SLD64 pode ser inserida no slot sub-slot 7 ~ slot 8, slot 11 ~ slot 12.
Características físicas da placa HUAWEI OSN3500 HUAWEI SLD64: tamanho da placa: 25.4milímetros (largura) x235,2 mm (profundo) x261,4 mm (altura) peso: 1.2kg
Consumo de energia da placa óptica Huawei OSN3500 SSNISLD64: O consumo máximo de energia da placa única SSN1SLD64 em temperatura ambiente (25°C) é 41W. O consumo máximo de energia da placa única SSN4SLD64 em temperatura normal (25°C) é 20W.
Aplicações de produtos da placa Huawei SSN4SLD6401
