Descrição
Cisco 2010 Connected Grid Router is a rugged router optimized for use in transmission & distribution (T&D) power substations, and It provides operators with the benefits of improved security, capacidade de gerenciamento, and network reliability. Adicionalmente, the Cisco 2010 Connected Grid Router is designed for substation networks to meet the harsh environments common in transmission & distribution substations.
Cisco 2010 Connected Grid Router Overview
Cisco 2010 Connected Grid Router builds on the award-winning Integrated Services Router G2 (ISR G2) plataforma, and it delivers high-quality routing, segurança, gerenciamento, and network intelligence. Cisco 2010 Connected Grid Router provides integrated security to protect energy-related communication networks. Este modelo está em conformidade com os requisitos de segurança cibernética, como os mandatos NERC/CIP. Além disso, a plataforma suporta interfaces WAN T1/E1 com interfaces CSU/DSU integradas, interfaces seriais RS-232 síncronas e assíncronas, e cobre e fibra Gigabit Ethernet。

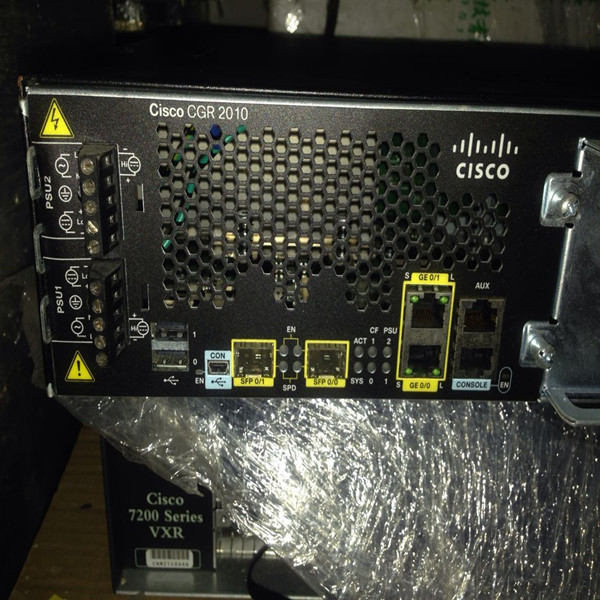

Cisco 2010 Imagem do produto do roteador de rede conectado
Cisco 2010 Especificações do roteador de rede conectado
| característica | Especificação | |
| Conformidade com o reforço da subestação | CEI 61850-3 IEEE1613 | |
| Aceleração de criptografia baseada em hardware embarcado (IPSec + SSL) | Sim | |
| Total de portas WAN Ethernet combinadas integradas | 2 | |
| Placa de interface WAN do roteador de grade (TRAPACEIRO) slots | 4 | |
| Slots GRWIC com capacidade dupla (uso de um duplo- slot GRWIC largo consumirá dois slots GRWIC) | 2 | |
| Memória DDR2 ECC DRAM – padrão | 1 GB | |
| Flash compacto robusto | slot 0: 256 MB (Padrão) | |
| slot 1: 256 MB (Expansão opcional para armazenamento) | ||
| USB externo 2.0 slots de memória flash (Tipo A) | 2 | |
| Porta de console USB (Tipo B) (até 115.2 kbps) | 1 | |
| Porta serial do console | 1 | |
| Porta auxiliar serial | 1 | |
| Opções de fonte de alimentação | Duas opções de fonte de alimentação: | |
| Fonte de alimentação CC de baixa tensão (disponível no final 2010) | ||
| Fonte de alimentação CA ou CC de alta tensão | ||
| Qualquer combinação de fontes de alimentação pode ser inserida no chassi. Configurações de fonte de alimentação dupla compartilham carga em modo de redundância, embora uma única fonte de alimentação seja suficiente para suportar as necessidades de energia do sistema. | ||
| Especificações de energia | ||
| Tensão de entrada CA (Carregador 1) | Faixa Nominal: 100 – 240 VAC | |
| Faixa de operação: 85 -264 VAC | ||
| A fonte CA também aceita uma entrada CC com uma faixa operacional de 88 – 300 CCV | ||
| Tensão de entrada CC (Carregador 2) | Faixa Nominal: 24 – 60 CCV | |
| Faixa de operação: 20 – 75 CCV | ||
| Frequência de entrada CA | 47 para 63 Hz | |
| Faixa de corrente de entrada CA para fonte de alimentação CA (máximo) | 2:00 SOU | |
| Corrente de surto de entrada CA | <50 A | |
| Tensão de entrada CC | 24 – 60 CCV, estendido 88-300 CCV (em fonte de alimentação separada) | |
| Consumo de energia do sistema (sem módulos) (Watts) | 30 Watts | |
| Consumo de energia WIC do roteador de grade | Típica: 4.5 Watts Máximo: 6 Watts | |
| Especificações físicas | ||
| Dimensões (A x L x P) | 3.5 x 17.25 x 15 em. (88.9 x 438.2 x 381 milímetros) | |
| Altura do rack | 2 Ru (unidade de rack) | |
| Montagem em rack 19 em. (48.3 cm) AIA | Incluído | |
| Montagem na parede | Sim | |
| Peso com 1 fonte de energia (sem módulos) | 19 libras (8.6kg) | |
| Peso típico totalmente configurado com 2 fontes de alimentação e 4 GRWICs | 25 libras (11.4 kg) | |
| Fluxo de ar | Resfriamento por convecção e condução (sem fãs) | |
| Especificações Ambientais | ||
| Condições de funcionamento | ||
| Temperatura de operação | -40 ºF a 140ºF (-40 a +60ºC) faixa de temperatura operacional contínua | |
| -40 ºF a 185ºF (-40 a +85ºC) teste de tipo para 100 horas a 85ºC | ||
| Choque/vibração | 30G @11ms | |
| Altitude | 10,000 pés (3,048 eu) A temperatura operacional máxima é reduzida com o aumento da altitude de acordo com o IEEE 1613-2009 | |
| Humidade relativa | 5 para 95% Sem Condensação | |
| Condições não operacionais | ||
| Temperatura | -40ºF a 185ºF (-40ºC a 85ºC) | |
| Humidade relativa | 5 para 95% Sem Condensação | |
| Altitude | 16,000 pés (4,876 eu) A temperatura operacional máxima é reduzida com o aumento da altitude de acordo com IEEE 1613a-2008 | |
| Queda livre não operacional | 4 em. (100 milímetros) conforme ENG-339611 | |
| Operação sísmica/terremoto | NEBS GR-63 (5.4.1) | |
| Choque/vibração não operacional | 40-50G (3.26 m/s mínimo) | |
Cisco 2010 Roteador de rede conectado
Segurança de rede integrada
A segurança da rede é importante para a confiabilidade de uma rede de energia. Os operadores devem ajudar a garantir que as comunicações de dados utilizadas para operar a infraestrutura energética sejam priorizadas e não sejam afetadas por ataques cibernéticos. A Cisco criou um conjunto de recursos de segurança projetados para ajudar a garantir a integridade das comunicações da rede.
Cisco 2010 O Connected Grid Router oferece aceleração de criptografia baseada em hardware integrada para fornecer maior rendimento IPSec com menos sobrecarga para o processador de rota quando comparado com soluções de criptografia baseadas em software. Cisco 2010 Connected Grid Router oferece uma solução de segurança abrangente e adaptável para redes de energia
Combinação de portas Gigabit Ethernet
Cisco 2010 O Connected Grid Router suporta dois Combo integrados (RJ45 para cobre ou SFP para fibra) Interfaces Gigabit Ethernet para conectividade WAN e LAN. Ambas as camadas 2 e camada 3 (Roteamento IP) recursos são suportados nessas interfaces para máxima flexibilidade. O GCR 2010 combina perfeitamente a segurança líder do setor, Controle de tráfego baseado no software Cisco IOS, e visibilidade com soluções de aceleração de aplicativos da Cisco.
Gerenciando o roteador de rede conectado
Os aplicativos de gerenciamento de rede são fundamentais para reduzir as despesas operacionais (OpEx), ao mesmo tempo que melhora a disponibilidade da rede, simplificando e automatizando muitas das tarefas diárias associadas ao gerenciamento de uma rede ponta a ponta. O suporte a dispositivos no primeiro dia fornece suporte imediato de gerenciamento para o CGR 2010, permitindo implantação rápida e fácil, monitoramento, e solução de problemas de aplicativos da Cisco e de terceiros.
