Quectel EM05-CML M.2 Module

Opis

Quectel EM05-CML M.2 Module is an LTE category 4 module in a standard M.2 (NGFF) form factor and delivers maximum downlink rates of 150Mbps and uplink rates of 50Mbps.

Quectel EM05-CML M.2 Module Product Overview

Quectel EM05-CML M.2 Module is an LTE category 4 module adopting standard M.2 (NGFF) współczynnik kształtu. The space-saving gives EM05 to be easily integrated into smaller and thinner devices.This module delivers maximum data rates up to 150Mbps downlink and 50Mbps uplink, it is optimized specially for M2M and IoT applications. EM05 contains three variants: EM05-CE, EM05-E and EM05-CML, which can provide data connectivity on LTE-FDD, LTE-TDD, DC-HSDPA, HSPA+, HSDPA, HSUPA, WCDMA and CDMA networks.

Bogaty zestaw protokołów internetowych, interfejsy zgodne ze standardami branżowymi i liczne funkcje (Sterowniki USB dla systemu Windows 7/8/8.1/10, Linuksa i Androida, DFOTA, itp.) rozszerzyć zastosowanie modułu na szeroką gamę zastosowań M2M, takich jak routery przemysłowe, przemysłowe urządzenie PDA, wytrzymały tablet PC, nadzór wideo i Digital Signage.

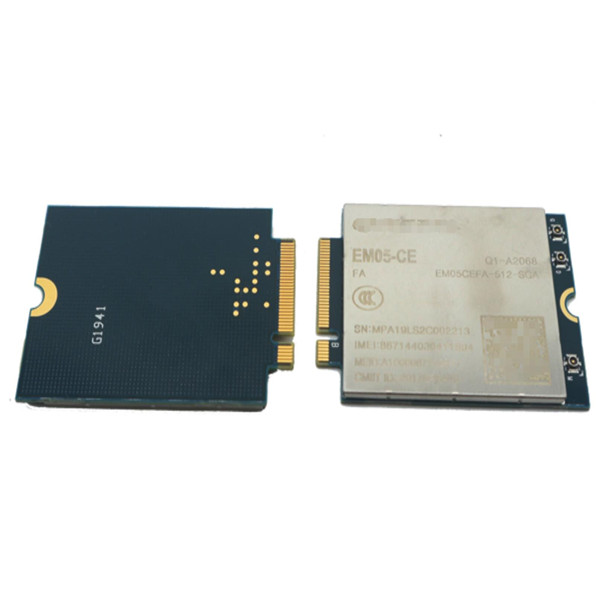

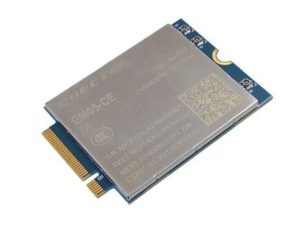

Quectel EM05-CML M.2 Module Product Picture

Quectel EM05-CML M.2 Module Product Specification

Marka	Quectel
LTE kat 4	EM05-CML
Region/Operator	Chiny
Wymiary (mm)	(42.0±0,15) × (30.0±0,15) × (2.3±0,20)
Operacja Temperatura	-30°C ~ +70°C
Extended Temperature	-40°C ~ +85°C
LTE-TDD	B38/B39/B40/B41
GNSS (Opcjonalny)	GPS, GLONASS, BeiDou/Kompas, Galileusz, QZSS
Regulacyjne	SRRC/CCC/NAL
Inni	Zgodny z WHQL/RoHS
Szybkość transmisji danych LTE-TDD (Mb/s)	130 (DL)/ 30 (ul)
Sygnały sterujące i sygnalizacyjne	W_WYŁĄCZ1#, PROWADZONY#, WOWWAN#, KRLD*
Interfejsy antenowe	Główny, Różnorodność Rx, GNSS
Tryby kodeka mowy	HR/FR/EFR/AMR/AMR-WB
Arytmetyka echa	Eliminacja echa/tłumienie szumów
Sterownik szeregowy USB	Okna 7/ 8/ 8.1/ 10,
	Linux 2.6~5.4,
	Android 4.x/5.x/6.x/7.x/9.x
Sterownik GNSS	Android 4.x/5.x/6.x/7.x/8.x/9.x
Kierowca RIL	Android 4.x/5.x/6.x/7.x/8.x/9.x
Sterownik MBIM	Okna 8/8.1/10, Linux 3.18~5.4
Zakres napięcia zasilania	3.135V ~ 4,4 V，3.3Typ V.
Pobór energii	5.0μA @Wyłącz
	3.3mA @LTE Uśpienie, PF=128
	3.0mA @LTE Uśpienie, PF=256
	20mA @Bezczynność

Quectel EM05-CML M.2 Module Product Feature

• LTE kat 4 moduł zoptymalizowany pod kątem szerokopasmowych zastosowań IoT/M2M
• Ogólnoświatowy zasięg LTE i UMTS/HSPA+
• Standardowe M.2 (NGFF) Kształt idealny dla producentów
• łatwo zintegrować łączność bezprzewodową z urządzeniami
• Obsługa DFOTA i DTMF
• Technologia MIMO spełnia wymagania dotyczące szybkości transmisji danych i niezawodności łącza
• w systemach komunikacji bezprzewodowej
• Bogaty zestaw protokołów internetowych, interfejsy zgodne ze standardami branżowymi i liczne funkcje (Sterowniki USB dla Windows 7/8/8.1/10, Linuksa i Androida, DFOTA, itp.) rozszerzyć zastosowanie modułu na szeroką gamę zastosowań M2M, takich jak routery przemysłowe, przemysłowe urządzenie PDA, wytrzymały tablet PC, nadzór wideo i Digital Signage

Quectel EM05-CML M.2 Module Product and More Model

EC25-E Mini PCIe
EC25-EU Mini PCIe
EC25-EUX Mini PCIe
EC25-J Mini PCIe
EC25-A Mini PCIe
EC25-V Mini PCIe
EC25-AF Mini PCIe
EC25-AFX Mini PCIe
EC25-MX Mini PCIe
EC25-AU Mini PCIe

EG25-G Mini PCIe

EG25-G LGA

EM12-G Mini PCIe

EM120R-GL M.2

EM160R-GL M.2

EM06-E Mini PCIe

EM06-J Mini PCIe

EM06-A Mini PCIe

EM05-CE M.2

EM05-E M.2

EM05-CML M.2

Quectel EM05-CML M.2 Module Product Application
