Beschrijving
Huawei X2CS uplink board is 2-port 10GE optical card for Huawei MA5683T MA5680T
Huawei X2CS uplink board Product Overview
Huawei X2CS uplink board is a 2 port 10GE uplink optical uplink card of Huawei OLT。This card offers upstream or cascading optical ports. Without 10GE SFP+ module equipped as default.
The OLT product is positioned as an optical access device OLT, which supports GPON, 10G GPON, Roeping, 10G EPON, and P2P access modes, and provides services such as Internet access, stem, and video. As a large, medium and small series of products, several products have a total of software platforms and business boards.

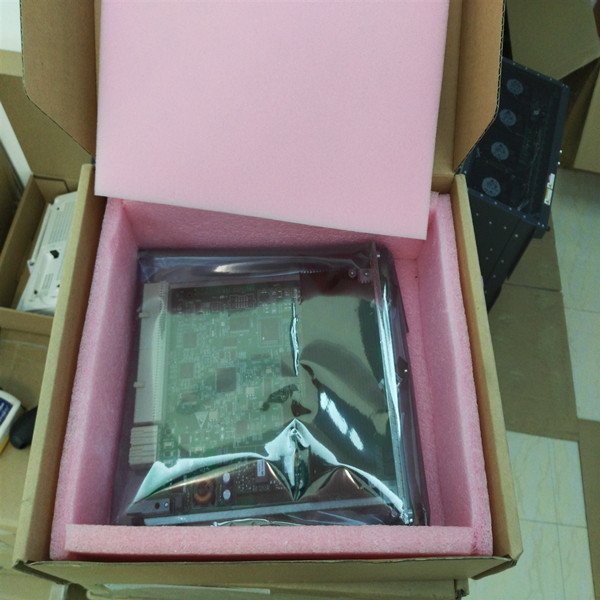

Huawei X2CS Uplink Board -productfoto's
Huawei X2CS Uplink Board -productspecificaties
| Merk | Huawei |
| Model | X2CS |
| Haven | 2 10GE Uplink -poorten |
| Plug -module | SFP+ module |
| Overeenkomstige besturingskaart | SCUF/Scun/sculp/scuh |
| Dimensies (mm) | 25.40 (W) X 237.00 (D) X 197.20 (H) |
| Energieverbruik | Statisch: 17.6 W |
| Maximaal: 18 W | |
| Maximale framegrootte | 2052 bytes. Nadat de Jumbo -framefunctie is ingeschakeld, maximaal 9216 bytes kunnen worden ondersteund |
| Bedrijfstemperatuur | -25°C tot +65°C |
Huawei X2CS Uplink Board -productfuncties
- De interfacemodule biedt twee 10GE externe interfaces.
- De synchrone Ethernet -klokmodule haalt het kloksignaal uit het 10GE -signaal en synchroniseert het met de 8k klok van de hoofdbesturingskaart.
- De stroommodule biedt werkkracht voor elke functionele module in het bord.
- De klokmodule biedt werkklokken voor elke functiemodule in het bord.
- De besturingsmodule wordt gebruikt om de statusinformatie van het bord en de productie -informatie te rapporteren, en bieden interface -informatie. In aanvulling, De besturingsmodule heeft ook de functie van het beheren en alarmeren van de informatie van elke module in het bord.
Huawei X2CS uplink -bord en andere uplink -kaarten
| Bord | Uplink | Inboard polymerisatie en cross-board polymerisatie | Klokkenmerken | Externe interface | Insteekbare optische module | Insteekbare optische module |
| H801GIFC | √ | √ | 1588ACR Time Synchronisatie (met CKMD) | 2* GE -haven | SFP | SFP |
| H801GICG | √ | √ | 1588ACR Time Synchronisatie (met CKMD) | 2* GE -haven | × | × |
| H801GICK | √ | √ | GE Synchrone Ethernet (Beginnend met V800R013C10) | 2* GE -haven | SFP | SFP |
| 1588V2 -tijdsynchronisatie (met CKMC of CKMD, Beginnend met V800R013C10) | ||||||
| 1588ACR Time Synchronisatie (met CKMD, Beginnend met V800R013C10) | ||||||
| H802Gick | √ | √ | GE Synchrone Ethernet (Beginnend met V800R017C10) | 2* GE -haven | SFP | SFP |
| 1588V2 -tijdsynchronisatie (met CKMC of CKMD, Beginnend met V800R017C10) | ||||||
| 1588ACR Time Synchronisatie (met CKMD, Beginnend met V800R017C10) | ||||||
| H801X1CA | √ | √ | 1588ACR Time Synchronisatie (met CKMD) | 1*10GE -haven | XFP | × |
| H801X2CA | √ | √ | 1588ACR Time Synchronisatie (met CKMD) | 2*10GE -haven | XFP | × |
| H801X2CS | √ | √ | 10GE Synchrone ether | 2*10GE -haven | SFP+ | × |
| 1588ACR Time Synchronisatie (met CKMD) | ||||||
| H802x2cs | √ | √ | 10GE/GE Synchrone Ethernet | 2*10GE/GE -poort | SFP/SFP+ | SFP |
| 1588ACR Time Synchronisatie (met CKMD) | ||||||
| H801X2CK | √ | √ | 10GE/GE Synchrone Ethernet (Beginnend met V800R017C10) | 2*10GE/GE -poort | SFP/SFP+ | SFP |
| 1588V2 -tijdsynchronisatie (met CKMC of CKMD, Beginnend met V800R017C10) | ||||||
| 1588ACR Time Synchronisatie (met CKMD, Beginnend met V800R017C10) |
Huawei X2CS Uplink Board -producttoepassingen
