Beschrijving
Huawei OceanStor SNS3664 FC Switch is a network infrastructure tailored for critical storage services. Unmatched 32Gbps performance, increased scalability and operational stability with the industry’s latest sixth-generation Fibre Channel technology and Fabric Vision technology to support ultra-large-scale virtualization, larger cloud infrastructure and growing flash memory Storage environment.
Huawei OceanStor SNS3664 FC Switch Product Overview
Huawei OceanStor SNS3664 FC Switch is built for maximum flexibility, schaalbaarheid, and ease of use. Organisaties kunnen opschalen vanaf 24 naar 64 havens met 48 SFP+ en 4 Q-Flex-poorten, alles in een efficiënt 1U-pakket. De SNS3664-switch voldoet aan de eisen van hyperscale virtualisatie, grotere cloudinfrastructuren, en groeiende flash-gebaseerde opslagomgevingen door het leveren van marktleidende Gen 6 Fibre Channel-technologie en -mogelijkheden. Het biedt een bouwsteen met hoge dichtheid voor verhoogde schaalbaarheid, ontworpen om de groei te ondersteunen, veeleisende werklasten, en datacenterconsolidatie in kleine tot grootschalige bedrijfsinfrastructuren. Ongeëvenaard leveren 32/128 Gbps-prestaties, toonaangevende havendichtheid, en ingebouwde instrumentatie, de SNS3664 versnelt de gegevenstoegang, past zich aan de veranderende eisen aan, en zorgt ervoor dat u altijd aan de slag kunt.

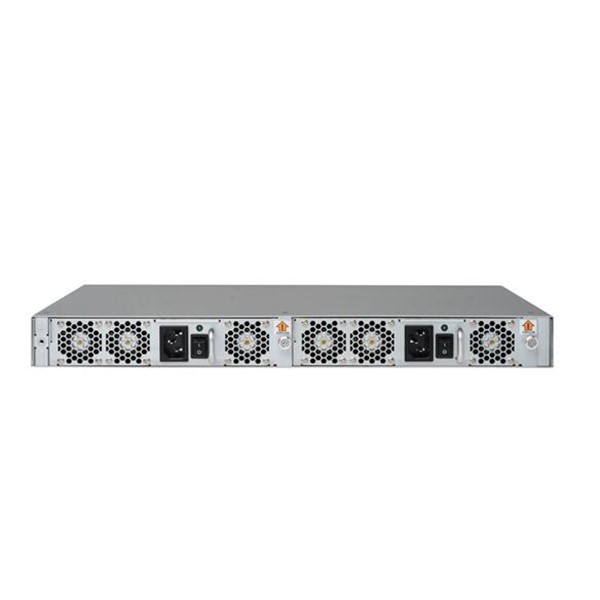

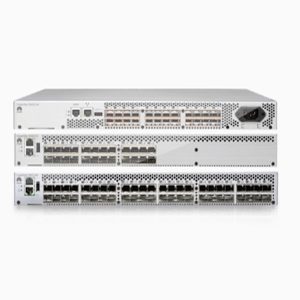

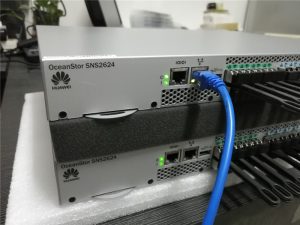

Huawei OceanStor SNS3664 FC Switch Product Pictures
Huawei OceanStor SNS3664 FC-schakelaar Productspecificaties
| Model | SNS3664 | SNS2624 |
| Aantal poorten | Verander modus (standaard): Minimaal van 24 poorten en maximaal 64 havens. Poortnummers boven het minimum worden mogelijk gemaakt via SFP+-verhogingen met 12 poorten via Ports on Demand (Peul) licenties en via één 4-poorts QSFP PoD; | Verander modus (standaard):8-haven, 16-haven, en configuraties met 24 poorten (8-poortverhoging via Ports on Demand [Peul] licentie); Toegang tot standaardpoorttoewijzing van Gateway: 16 F_Poorten, 8 N_Poorten |
| Toegang tot standaardpoorttoewijzing van Gateway: 40 SFP+ F_Poorten, 8 SFP+ N_Poorten | ||
| Poorttypen | D_Poort(ClearLink-diagnosepoort), E_Poort, Exporteren, F_Poort, | F_Poort,E_Poort,M_Poort, D_Poort (ClearLink-diagnosepoort) op 24 SFP+-poorten; |
| AE_Poort; optionele poorttypecontrole ; | Toegang tot Gateway-modus: F_Port en N_Port met NPIV-functionaliteit | |
| Toegang tot Gateway-modus: F_Port en N_Port met NPIV-functionaliteit | ||
| Schaalbaarheid | Full-fabric architectuur met een maximum van 239 schakelaars | |
| Gecertificeerd maximaal | 6,000 actieve knooppunten; 56 schakelaars, 19 hop in Fabric OS®-stoffen; grotere stoffen gecertificeerd zoals vereist | 6,000 actieve knooppunten; 56 schakelaars, 19 hop in Fabric OS®-stoffen; grotere stoffen gecertificeerd zoals vereist |
| Prestatie | Fibre Channel: 4.25 Gbps lijnsnelheid, volledig duplex; 8.5 Gbps lijnsnelheid, volledig duplex; 10.53 Gbps lijnsnelheid, volledig duplex; 14.025 Gbps lijnsnelheid, volledig duplex; 28.05 Gbps, volledig duplex; 112.2 Gbps, volledig duplex; automatische detectie van 4, 8, 16, 32 Gbps-poortsnelheden en ondersteuning 128 Gbps-snelheden; 10 | Fibre Channel: 4.25 Gbps lijnsnelheid, volledig duplex; 8.5 Gbps lijnsnelheid, volledig duplex; 14.025 Gbps lijnsnelheid, volledig duplex; automatische detectie van 4 Gbps, 8 Gbps, 16 Gbps, En 32 Gbps-poortsnelheden |
| Gbps optioneel programmeerbaar op vaste poortsnelheid | ||
| Geaggregeerde bandbreedte | 2 Tbps | 768 Gbps end-to-end full-duplex |
| Maximale fabric-latentie | De latentie voor lokaal geschakelde poorten is ≤ 900 NS (inclusief FEC) | |
| Maximale framegrootte | 2,112-byte-lading | |
| Framebuffers | 15,360 dynamisch toegewezen | 2,000 dynamisch toegewezen |
| Klassen van dienstverlening | Klas 2, Klas 3, Klasse F (frames tussen schakelaars) | |
| Soorten dataverkeer | Fabric-switches die unicast ondersteunen | |
| USB | Eén USB-poort voor het downloaden van systeemlogbestanden of firmware-upgrades | |
| Verlenging | Geïntegreerd optioneel 10 Gbps Fibre Channel voor | |
| DWDM MAN-connectiviteit | ||
| Behuizing | Luchtstroom van voor naar achter; niet-bakboord uitlaat; kracht van achteren, 1U | Luchtstroom van achteren naar voren (niet-bakboordinlaat); kracht van achteren, 1U |
| Luchtstroom van achteren naar voren; niet-bakboordinlaat; kracht van achteren, 1U | ||
| Maat | Breedte: 44 cm (17.32 in.) | Breedte: 42.88 cm (16.88 in.) Hoogte: 4.29 cm (1.69 in.) |
| Hoogte: 4.39 cm (1.73 in.) | Diepte: 30.66 cm (12.07 in.) | |
| Diepte: 35.56 cm (14 in.) | ||
| Systeemgewicht | 7.73 kg (17 pond) met twee voedings-FRU's, zonder zenderontvangers | 5.75 kg (12.67 pond) met één geïntegreerde voeding, zonder zenderontvangers |
Huawei OceanStor SNS3664 FC-schakelaar Producteigenschappen
- Maakt ‘pay-as-you-grow’-schaalbaarheid mogelijk 8 naar 24 havens (SNS2624)/24 naar 64 havens (SNS3664) – voor flexibiliteit op aanvraag
- Opstarten vanaf 16 Gbps naar 32 Gbps om op aanvraag betere prestaties te leveren. 32 Gbps koppelt applicatieprestatiebarrières aan maximaal 100 miljoen IOPS
- Biedt een betaalbare opslagswitch die eenvoud en flexibiliteit opnieuw definieert
- Biedt proactief, niet opdringerig, realtime monitoring en waarschuwingen over de IO-gezondheid en -prestaties van opslag met IO Insight (SNS3664-ondersteuning IO Insight, SNS2624 ondersteunt IO Insight niet), de eerste ingebouwde apparaatlatentie- en IOPS-monitor in de sector
- Maakt de naadloze overgang naar NVMe-flasharrays van de volgende generatie mogelijk, zonder storend rippen en vervangen
- Bewaakt en optimaliseert proactief de gezondheid en prestaties van individuele virtuele machines (VM's), en identificeert afwijkingen met VM Insight
- Verhoogt de veerkracht door automatisch veelvoorkomende netwerkproblemen te ontdekken en te herstellen
Huawei OceanStor SNS3664 FC Switch Ordering Info
| 02355UQE | SNS3664-2416G-R-D | OceanStor SNS3664-32Gb FC Switch-64 Ports (24 Ports Activated, Inbegrepen 24 X 16 Gb Multi-mode SFPs, Front Air Outlets) – Dual Power Supplies (AC) |
| 02355UQB | SNS3664-2432G-R-D | OceanStor SNS3664-32Gb FC Switch-64 Ports (24 Ports Activated, Inbegrepen 24 X 32 Gb Multi-Mode SFPs, Front Air Outlet) – Dual Power Supplies (AC) |
| 02355UPY | SNS3664-2432G-R-2-D | 32Gb FC Switch-64 Ports (24 Ports Activated, Including 24*32Gb Multi-mode SFP, Front Air Outlet) – Dual Power Supply (AC) |
| 02355UQA | SNS3664-2416G-R-2-D | 32Gb FC Switch-64 Ports (24 Ports Activated, Including 24*16Gb Multimode SFP, Front Air Outlet) – Dual Power Supplies (AC) |
| 21242938 | SN2R02FCRK3 | Mounting assembly for mounting ears |
| 14130858 | SN2F01FCPC | Optical Patch Cord-DLC/PC-DLC/PC-Multimode-3m-A1A.2-2mm-42mm DLC-OM3 bending insensitive |
| 14130860 | SN2F02FCPC | Optical Jumper-DLC/PC-DLC/PC-Multimode-10m-A1a.2-2mm-42mm DLC-OM3 bending is not sensitive |
| 14130862 | SN2F03FCPC | Optical Patch Cord-DLC/PC-DLC/PC-Multimode-20m-A1a.2-2mm-42mm DLC-OM3 is not bent sensitive |
| 14130864 | SN2F04FCPC | Optical Patch Cord-DLC/PC-DLC/PC-Multimode-40m-A1a.2-2mm-42mm DLC-OM3 bending is not sensitive |
| 14130866 | SN2F05FCPC | Optical Patch Cord-DLC/PC-DLC/PC-Multimode-60m-A1a.2-2mm-42mm DLC-OM3 bending insensitive |
| 14130868 | SN2F06FCPC | Optical Jumper-DLC/PC-DLC/PC-Multimode-80m-A1a.2-2mm-42mm DLC-OM3 bending insensitive |
| 14137113 | SN2F03DLCPC4 | Optical Patch Cord-DLC/PC-DLC/PC-Multimode-3m-A1a.3-2mm-42mm DLC-OM4 bending insensitive |
| 14137113-001 | SN2F10DLCPC4 | Optical Patch Cord-DLC/PC-DLC/PC-Multimode-10m-A1A.3-2mm-42mm DLC-OM4 bending insensitive |
| 14137113-002 | SN2F20DLCPC4 | Optical Jumper-DLC/PC-DLC/PC-Multimode-20m-A1a.3-2mm-42mm DLC-OM4 is not bent sensitive |
| 14137113-003 | SN2F50DLCPC4 | Optical Jumper-DLC/PC-DLC/PC-Multimode-50m-A1a.3-2mm-42mm DLC-OM4 bending insensitive |
| 14137261 | SN2F100DLCPC4 | Optical Jumper-DLC/PC-DLC/PC-Multimode-100m-A1A.3-2mm-42mm DLC-OM4 bending insensitive |
Huawei OceanStor SNS3664 FC-schakelaar Producttoepassingen
