Description
Quectel BG96 Mini PCIe LPWA Module is a multi-band LTE Cat M1 & Cat NB1 & EGPRS Module in Pcie Mini Card Form Factor delivering maximum data rate of 375Kbps downlink and 375Kbps uplink.
Quectel BG96 Mini PCIe LPWA Module Product Overview
Quectel BG96 Mini PCIe LPWA Module is a multi-band LTE Cat M1/Cat NB1/EGPRS module offering maximum downlink rates of 375Kbps and uplink rates of 375Kbps. Ity maodely ity dia manana endrika endrika PCI Express® Mini Card manara-penitra sy lafo vidy mirefy 51.0mm × 30.0mm × 4.9mm izay ahafahan'ny integrators sy developers mahazo tombony amin'ny hamafin'ny mekanika sy ny fanjifana herinaratra ambany ary hamolavola mora foana ny fampiharana azy ireo..
Ankoatry ny, Quectel BG96 Mini PCIe LPWA Module dia manome karazana protocole amin'ny Internet, interfaces manara-penitra indostrialy sy fiasa maro be (oh. USB mpamily ho an'ny Windows 7/8/8.1/10, Linux sns.) avelao ny môdely mba hanolotra rindranasa IoT isan-karazany toy ny POS tsy misy tariby, smart metering, fanaraha-maso ny fananana sy ny maro hafa

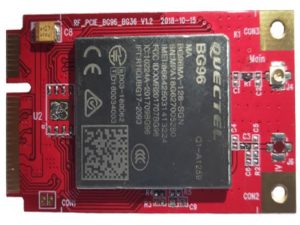

Quectel BG96 Mini PCIe LPWA Module sary vokatra
Quectel BG96 Mini PCIe LPWA Module momba ny vokatra
| Variant ho an'ny Global | Endri-javatra nohatsaraina GNSS (tsy voatery): GPS, GLONASS, BeiDou/Kompas, Galileo, QZSS Firmware upgrade: amin'ny alàlan'ny USB interface DFOTA: Ny fanavaozana Delta Firmware amin'ny alàlan'ny processeur an'habakabaka: | lafiny: 51.0mm × 30.0mm × 4.9mm |
| BG96 Mini PCIe | ARM A7 processeur | Mini PCIe Package |
| Saka M1/Cat NB1: | Electrical Characteristics Output Power: | Voltage famatsiana: 3.0V~3.6V, 3.3V karazana. |
| LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/ | Max. fahefana: 23dBm | 3GPP TS27.007, 3GPP TS 27.005 ary Quectel |
| B19/B20/B25/B26*/B28 LTE TDD: B39 (Ho an'ny Cat M1 ihany) EGPRS: | Fanjifana @LTE Cat M1 (mahazatra): | Ampitomboina ny baiko AT |
| 850/900/1800/1900MHz | Fanjakana idle: 19mA @Instrument LTE Connected Mode (Avg.): | Mpitarika fankatoavana: |
| NY FANAZAVANA | 323mA @Max Power | Verizon*/AT&T*/T-Mobile* (Amerika Avaratra) |
| Saka M1: | Fanjifana @LTE Cat NB1 (mahazatra): | Bell*/Telus* (Kanada) |
| Max. 375Kbps (DL), Max. 375Kbps (UL) Cat NB1: Max. 32Kbps (DL), Max. 70Kbps (UL) sisin'ny: | Fanjakana idle: 19mA @Instrument LTE Connected Mode (Avg.): | SKT* (Korea) |
| Max. 296Kbps (DL), Max. 236.8Kbps (UL) GPRS: | 479mA @Max Power | Softbank/KDDI (Japana) |
| Max. 107Kbps (DL), Max. 85.6Kbps (UL) | fahatsapana: | Telstra* (AOSTRALIA) Fitsipika: |
| FEO | LTE Cat M1 : -106.4dBm | GCF (FIFANDRAISAM-) |
| VoLTE (Ho an'ny Cat M1 ihany. Tohano ny Realtek ALC | LTE Cat NB1 : -112.5dBm | CE* (Eoropa) |
| 5616 Codec amin'ny Firmware Default) | Software Features USB Serial Driver: | FCC/PTCRB (Amerika Avaratra) |
| SMS | am-baravarankely 7/8/8.1/10, Windows CE 5.0/6.0/7.0, | I C* (Kanada) |
| Point-to-point MO sy MT | Linux 2.6/3.x/4.1~4.14, | CCC* (CHINE) |
| SMS Cell Broadcast | Android 4.x/5.x/6.x/7.x/8.x/9.x | KC* (Korea) |
| Text sy PDU Mode | RIL Driver*: Android 4.x/5.x/6.x/7.x/8.x/9.x | JATE/TELEC (Japana) |
| interface | Mpamily NDIS*: am-baravarankely 7/8/8.1/10 | RCM* (AOSTRALIA) IFETEL* (Meksika) Ny hafa: |
| USB 2.0 miaraka amin'ny hafainganam-pandeha ambony hatramin'ny 480Mbps | Mpamily ECM*: Linux 2.6/3.x/4.1~4.14 Gobinet Driver*: Linux 2.6/3.x/4.1~4.14 QMI_WWAN Driver*: | Mifanaraka amin'ny RoHS |
| Digital Audio amin'ny PCM (tsy voatery) | Linux 3.x(3.4 na aoriana)/4.1~4.14 Protocols: | |
| 1.8V/3.0V (U)SIM Card Interface | PPP/TCP/UDP/SSL/TLS/FTP(S)/Sokajy(S)/NITZ/ | |
| LED_WWAN# ho an'ny famantarana ny satan'ny tambajotra | PING/MQTT | |
| W_DISABLE# noho ny fanafoanana ny RF Function | Endri-javatra ankapobeny | |
| UART × 1 | 3Famotsorana GPP E-UTRA 13 | |
| PERST# ho an'ny Famerenana Module | Temperature Range: -40°C ~ +80°C | |
| 2C × 1 |
Quectel BG96 Mini PCIe LPWA Module Product Features
- ARM A7 processeur
- USB 2.0 interface tsara
- Manohana ny DFOTA
- Fametrahana matanjaka sy interface tsara
- Mpandray GNSS antokon-kintana maro
- Fandrakofana maneran-tany miaraka amin'ny LTE Cat M1/Cat NB2/EGPRS
- Fifindra-monina mora avy amin'ny maody Quectel LTE Mini PCIe
- Fotoana haingana mankany amin'ny tsena: reference designs, Ny fitaovana fanombanana sy ny fanohanana ara-teknika ara-potoana dia manamaivana ny ezaka famolavolana sy fampandrosoana
Quectel BG96 Mini PCIe LPWA Module sy Modules LPWA bebe kokoa
LPWA BG770A-GL
LPWA BG95-M1
LPWA BG95-M2
LPWA BG95-M3
LPWA BG95-M3 Mini PCIe
LPWA BG95-M4
LPWA BG95-M5
LPWA BG95-M6
LPWA BG95-MF
LPWA BG96
LPWA BG96 Mini PCIe
LPWA BC65
LPWA BC66
LPWA BC66-NA
LPWA BC660K-GL
LPWA BC68
LPWA BC92
LPWA BC95-G
LPWA BG600L-M3
LPWA BG77

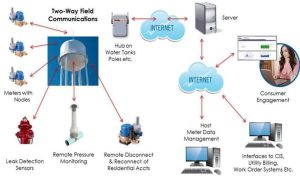

Quectel BG96 Mini PCIe LPWA Module Product Applications
