Apraksts

PLC sadalītājs SC/UPC 1*16 Mini Type is 1×16 Mini Fiber Optic PLC Splitter Steel Tube Type SC/UPC 1M 0.9mm Fiber Optic Splitter

PLC sadalītājs SC/UPC 1*16 Mini Type Overview

PLC splitter is a type of optical power management device that is fabricated using silica optical waveguide technology. And provides whole series of 1xN and 2xN splitter products that are tailored for specific applications.
PLC Splitter Modules are available in the form of Mini type steel tube, plastic module cassette (ABS box) and LGX box.
Planar waveguide light optical distributor (PLC Splitter), is a kind of planar waveguide integrated optical device, it can be 1260nm ~ 1650nm such a wide range of wavelengths of light power reservation in realization, viļņu garuma diapazona sadalījums aptver izmantoto EPON tehnoloģiju 1310 nm, 1490nm un 1550 nm trīs viļņu garumi. Īpaši piemērots EPON Ethernet pasīvā optiskā tīkla piekļuves tehnoloģijas FTTP šķiedras tīkla sistēmai, platjoslas pasīvais optiskais sadalītājs (POS) izmantot.

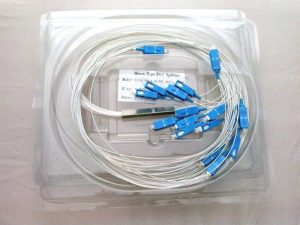

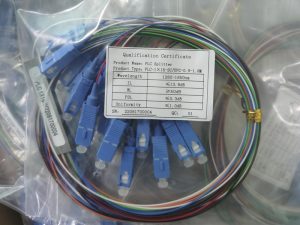

PLC sadalītājs SC/UPC 1*16 Mini tipa attēls

PLC sadalītājs SC/UPC 1*16 Mini tipa cena un specifikācijas ycictPLC Splitter SC upc mini tipa stell caurule cena un specifikācijas ycict

PLC Splitter SC upc mini tips 1-16 cena un specifikācijas ycictPLC Splitter SC upc mini tips 1*16 laba cena ycits

PLC sadalītājs SC/UPC 1*16 Mini tipa specifikācijas

Parametri 1×2 1×4 1×8 1×16 1×32 1×64
Darbības viļņa garums(nm) 1260~1650
Ievietošanas zudums (dB) Tipiski 3.6 6.8 10 13.1 16.2 20
Maks(P/S) 3.8/4.0 7.2/7.4 10.5/10.7 13.6/13.7 16.5/16.8 20.5/21.0
Vienveidība (dB) Tipiski 0.3 0.4 0.5 0.6 0.8 1.2
Maks 0.4 0.6 0.8 1.2 1.5 2.5
PDL (dB) Tipiski 0.1 0.1 0.15 0.15 0.15 0.2
Maks 0.2 0.2 0.3 0.3 0.3 0.4
Atgriešanās zaudējums (dB) Min 55
Virzība (dB) Min 55
Šķiedras garums (m) 1 (+/-0.05) vai klienta norādīts
Šķiedras veids ITU-T G657A1 vai klienta norādīts
WDL (dB) Tipiski 0.2 0.2 0.2 0.3 0.3 0.3
Maks 0.3 0.3 0.3 0.5 0.5 0.5
TDL (dB) (-40~85℃) Tipiski 0.2 0.2 0.2 0.3 0.3 0.3
Maks 0.4 0.4 0.4 0.5 0.5 0.5
Darbības temperatūra (℃) -40~85
Uzglabāšanas temperatūra (℃) -40~85
Iepakojuma izmērs(mm) Tikai sadalītājs 40x4x4 50x7x4 60x12x4
Mini modulis 60x7x4 60x12x4 80x20x6 100x40x6
Kasetes tips 100x80x10 120x80x18
Parametri 2×2 2×4 2×8 2×16 2×32 2×64
Darbības viļņa garums(nm) 1260~1650
Ievietošanas zudums (dB) Tipiski 3.7 7 10.8 13.6 16.8 20.5
Maks(P/S) 3.9/4.2 7.5/7.8 11.2/11.5 14.2/14.5 17.4/17.7 21.0/21.5
Vienveidība (dB) Tipiski 0.5 1 1 1.2 1.5 2.2
Maks 0.6 1.2 1.5 1.8 2 2.7
PDL (dB) Tipiski 0.1 0.1 0.2 0.3 0.3 0.3
Maks 0.2 0.2 0.4 0.4 0.4 0.4
Atgriešanās zaudējums (dB) Min 55
Virzība (dB) Min 55
Šķiedras garums (m) 1 +/-0.05 vai klienta norādīts
Šķiedras veids ITU-T G657A1 vai klienta norādīts
WDL (dB) Tipiski 0.3 0.3 0.3 0.5 0.5 0.8
Maks 0.4 0.4 0.5 0.6 0.8 1.2
TDL (dB) (-40~85℃) Tipiski 0.3 0.3 0.3 0.4 0.4 0.4
Maks 0.4 0.4 0.4 0.5 0.5 0.5
Darbības temperatūra (℃) -40~85
Uzglabāšanas temperatūra (℃) -40~85
Iepakojuma izmērs(mm) Tikai sadalītājs 50x7x4 60x7x4 70x12x4
Mini modulis 60x7x4 80x12x5 100x20x6 100x40x6
Kasetes tips 100x80x10 120x80x18

PLC sadalītājs SC/UPC 1*16 Mini tipa īpašības

  • Tērauda cauruļu paketes PLC sadalītājs, mazs izmērs
  • 900um fanout kājas, pielāgots garums
  • Vienmoda šķiedras SMF-28e
  • Plašs darbības garums no 1260nm līdz 1610nm
  • Laba viendabīgums un virzība
  • Zems ievietošanas zudums un zems PDL
  • Augsta uzticamība
  • Plašs viļņu garuma diapazons
  • Atsevišķs iepakojums plastmasas kastē

PLC sadalītājs SC/UPC 1*16 Mini tipa lietojumprogrammas

  • Optiskās šķiedras sakaru sistēma
  • Optiskās šķiedras piekļuves tīkls
  • Optiskās šķiedras datu pārraide
  • Optiskās šķiedras CATV
  • Vietējais tīkls (LAN)
  • Pārbaudiet aprīkojumu
  • Optiskās šķiedras sensors

PLC Splitter mini tipa lietojumprogramma ycict
