설명
GYTS-32~36Xn Optic Cable is Loose sleeve stranded lightly armored optical cable
GYTS-32~36Xn Optic Cable Product Overview
GYTS cable is constructed with a 250μm optical fiber sleeved in a loose sleeve made of high modulus material, 방수 화합물로 채워져 있습니다.. At the center of the cable core is a metal reinforcement, which for some core numbers is extruded with a layer of polyethylene (체육). 느슨한 튜브 (and filler) is twisted around the center reinforcement to form a compact and round core, with gaps in the core filled with a water-resistant filler. Aluminum plastic coated tape (APL) is wrapped longitudinally and then extruded into a polyethylene sheath for pipelines and overhead systems.

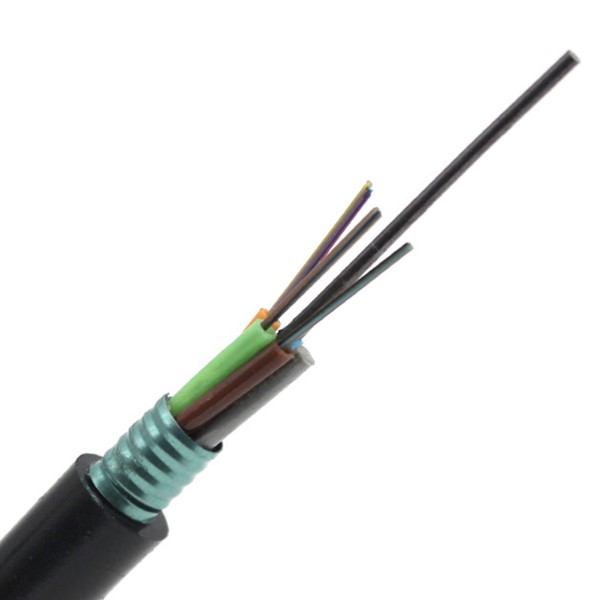

GYTS-32~36Xn Optic Cable Product Pictures
GYTS-32~36Xn Optic Cable Product Specifications
| Fiber Optic Cable Model (2개 섬유 증분) | 섬유의 수 | 케이싱 수 | 채우기 로프의 수 | 기준 케이블 무게 (kg/km) |
인장력이 허용됩니다. 장기/단기 (N) |
허용 가능한 압착력 장기/단기 (N/100mm) |
굴곡 반경 정적/동적 (mm) |
|
| GYTS-2~6Xn | 2~6 | 1 | 4 | 96 | 600/1500 | 300/1000 | 10D/20D | |
| GYTS-8~12Xn | 8~12 | 2 | 3 | 96 | ||||
| GYTS-14~18Xn | 14~18 | 3 | 2 | 96 | ||||
| GYTS-20~24Xn | 20~24 | 4 | 1 | 96 | ||||
| GYTS-26~30Xn | 26~30 | 5 | 0 | 96 | ||||
| GYTS-32~36Xn | 32~36 | 6 | 0 | 105 | ||||
| GYTS-38~48Xn | 38~48 | 4 | 1 | 111 | ||||
| GYTS-50~60Xn | 50~60 | 5 | 0 | 111 | ||||
| GYTS-62~72Xn | 62~72 | 6 | 0 | 138 | ||||
| GYTS-74~84Xn | 74~84 | 7 | 1 | 168 | ||||
| GYTS-86~96Xn | 86~96 | 8 | 0 | 168 | ||||
| GYTS-98~108Xn | 98~108 | 9 | 1 | 195 | ||||
| GYTS-110~120Xn | 110~120 | 10 | 0 | 195 | ||||
| GYTS-122~132Xn | 122~132 | 11 | 1 | 228 | ||||
| GYTS-134~144Xn | 134~144 | 12 | 0 | 228 | ||||
| GYTS-146~216Xn | 146~216 | 13~18 | 5~0 | 228 | ||||
| GYTS-288Xn | 288 | 24 | 0 | 283 | ||||
| 섬유 종류 | attenuation （+20℃） | 대역폭 | 조리개 | 광섬유 케이블 차단 파장 | ||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | — | — | 0.36dB/km 이하 | 0.22dB/km 이하 | — | — | — | ≤1260nm |
| G.655 | — | — | 0.40dB/km 이하 | 0.23dB/km 이하 | — | — | — | ≤1450nm |
| 50/125μm | ≤3.0dB/km | 1.0dB/km 이하 | — | — | ≥500MHz·km | ≥500MHz·km | 0.200±0.015NA | — |
| 62.5/125μm | ≤3.3dB/km | 1.0dB/km 이하 | — | — | ≥200MHz·km | ≥500MHz·km | 0.275±0.015NA | — |
GYTS-32~36Xn Optic Cable Product Features
- 기계적 성질과 온도 특성이 매우 우수합니다.
- 느슨한 튜브 재료 자체는 내가수분해성이 좋고 강도가 높습니다.
- 튜브에는 광섬유를 보호하기 위해 특수 연고가 채워져 있습니다.
- The specially designed tight cable structure effectively prevents the casing from retracting
- 좋은 압축 저항과 부드러움
- The PE sheath has very good resistance to UV radiation
- 광섬유 케이블의 방수 성능을 보장하기 위해 다음 조치가 취해집니다.
- Single wire center reinforcing core
- The loose tube is filled with a special waterproofing compound
- Full core filling
- Double-sided plastic-coated steel tape armor
GYTS-32~36Xn Optic Cable Product Applications
- 애플리케이션: pipeline, overhead, direct burial
- Long-distance communication and Local communication
- Especially suitable for occasions with high requirements for moisture-proof and rodent-proof
GYTS-32~36Xn Optic Cable And More Optic Cables
- 경장갑 케이블(GYXTW)
- 실내외 유니튜브 비금속 마이크로 케이블 (제트기)
- Unitube 비장갑 케이블(GYXY)
- Unitube 비금속 비장갑 케이블(GYFXY)
- 두 개의 FRP 공중 광섬유 케이블 (내 인생)
- 연선 느슨한 튜브 비장갑 케이블(GYTA)
- 연선 느슨한 튜브 경장갑 케이블(GYTS)
- 연선 느슨한 튜브 기갑 케이블(GYTY53)
- 연선 느슨한 튜브 기갑 케이블(GYTA53)
- 비금속 강도 부재 비장갑 케이블(GYFTY)
- 비금속 강도 부재 비외장 케이블(함께)
- 비금속 강도 부재 외장 케이블(GYFTY53)
- 비금속 강도 부재 외장 케이블(GYFTA53)
- 수치 8 케이블(GYXTC8S)
- 수치 8 케이블 ( GYFTC8S)
- 수치 8 케이블(GYTC8A)
- 수치 8 케이블(GYTC8S)
- 모든 유전체 자립형 공중 케이블(ADSS)
GYTS-32~36Xn Optic Cable Product Structure
