Descrizione

Quectel RM505Q-AE 5G Module is a 5G module optimized specially for IoT/eMBB applications supporting both 5G NSA and SA modes in an M.2 form factor.

Quectel RM505Q-AE 5G Module Product Overview

Quectel RM505Q-AE 5G Module is a 5G module optimized specially for IoT/eMBB applications supporting both 5G NSA and SA modes in an M.2 form factor. By adopting the 3GPP Release 15 tecnologia, the product is compatible with Quectel LTE-A Cat 6 module EM06, Gatto 12 modules EM12-G/EM120R-GL/EM121R-GL, and Cat 16 module EM160R-GL, which facilitates customers’ migration from LTE-A to 5G. Inoltre, Quectel RM505Q-AE 5G Module is industrial-grade modules for industrial and commercial applications only, and covers all the mainstream carriers worldwide. Inoltre, it supports Qualcomm® IZat™ location technology Gen9C Lite (GPS, GLONASS, BDS e Galileo). Il ricevitore GNSS integrato semplifica notevolmente la progettazione del prodotto e fornisce prestazioni più rapide, capacità di posizionamento più accurata e più affidabile.

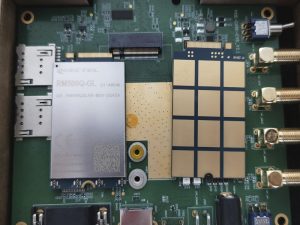

Quectel RM505Q-AE 5G Module Product Pictures

Modulo 5G Quectel RM505Q-AEModulo 5G Quectel RM505Q-AE

Modulo 5G Quectel RM505Q-AEModulo Quectel RM500Q-AE 5G

Quectel RM505Q-AE 5G Module Product Specifications

Marca Quectel
5GSub-6 RM505Q-AE
Regione/Operatore Globale (Fatta eccezione per la Cina)
Peso (G) 8.7
Intervallo di tensione di alimentazione 3.135–4,4 V, tipico 3.7 V
Consumo di energia 82 μA @ Spegnimento
4.2 mA @ Dormire
32 mA@USB 2.0, Oziare
52 mA@USB 3.0, Oziare
Temperatura di funzionamento -30 °C a +75 °C
Extended Temperature -40 °C a +85 °C
5GNR NSA n1/n2/n3/n5/n7/n8/n12/n20/n25/ n28/n38/n40/n41/n48/n66/n71/ n77/n78/n79
SU n1/n2/n3/n5/n7/n8/n12/n20/n25/ n28/n38/n40/n41/n48/n66/n71/ n77/n78/n79
LTE LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12(B17)/
B13/B14/B18/B19/B20/B25/B26/
B28/B29/B30/B32/B66/B71
LTE-TDD B34/B38/B39/B40/B41/B42/B43/B48
LAAA B46 (solo supporto 2 × 2 MIMO)
UMTS WCDMA B1/B2/B3/B4/B5/B6/B8/B19
GNSS GPS/GLONASS/BDS/Galileo
Normativa GCF/ CE/ PTCRB/ FCC/ IC/ JATE/ TELEC/ RCM
Vettore Deutsche Telecom/ AT&T/ T-Mobile/ Verizon*/ Telstra*
Altri RoHS/WHQL
5GSA Sub-6 DL 2.1 Gbps; UL 450 Mbit/s
5G NSA Sub-6 DL 2.5 Gbps;
UL 600/650 Mbit/s ②
LTE DL 1.0 Gbps; UL 200 Mbit/s
WCDMA DL 42 Mbit/s; UL 5.76 Mbit/s
(U)SIM X 2 (Standby singolo doppia SIM)
USB 2.0 X 1
USB 3.0/3.1 X 1
PCIe 3.0 X 1
PCM X 1
Antenna Cellulare:× 4
GNSS L1&L5: × 1
Audio digitale & VoLTE ○
per esempio ○
DTMF* ●
DFOTA ●
(U)Rilevamento della carta SIM ●

Quectel RM505Q-AE 5G Module Product Features

  • Copertura 5G e LTE-A in tutto il mondo
  • Sono supportate entrambe le modalità NSA e SA
  • ottimizzato per applicazioni IoT ed eMBB
  • che richiedono soluzioni rapide e precise in qualsiasi ambiente
  • Miglioramenti delle funzionalità: DFOTA e VoLTE (opzionale)
  • 5Modulo multimodale G/4G/3G con fattore di forma M.2,
  • Ricevitore GNSS multicostellazione disponibile per applicazioni

Quectel RM505Q-AE 5G Module and More 5G Modules

Quectel RG500Q-EA
Quectel RG502Q-EA
Quectel RG500Q-EU
Quectel RG501Q-EU
Quectel RG502Q-EU
Quectel RG500Q-CN
Quectel RG500Q-GT
Quectel RG502Q-GT
Quectel RM500Q-AE
Quectel RM502Q-AE
Quectel RM505Q-AE
Quectel RM500Q-GL
Quectel RM500Q-CN
Quectel RM510Q-GL
Quectel RG500L-EU
Quectel RG500L-NA

Quectel RM505Q-AE 5G Module Product Applications

Modulo 5G Quectel RM505Q-AE
