Descrizione
Quectel EP06-E Mini PCIe Module is LTE cat 6 modules optimized specially for M2M and IoT applications, and it delivers maximum data rates of 300 Mbps downlink and 50 Mbps uplink.
Quectel EP06-E Mini PCIe Module Product Overview
Quectel EP06-E Mini PCIe Module is designed in the Mini PCIe form factor, optimized specially for M2M and IoT applications, reaching maximum data rates of 300 Mbps downlink and 50 Mbps uplink. The module can perform data communication in a plurality of network modes such as LTE-FDD, LTE-TDD, DC-HSDPA, HSPA+, HSDPA, HSUPA and WCDMA.
EP06 series supports Qualcomm® IZat™ location technology Gen8C Lite (GPS, GLONASS, BeiDou/Bussola, Galileo e QZSS). Il GNSS integrato semplifica notevolmente la progettazione del prodotto, e fornisce più rapidamente, capacità di posizionamento più accurata e più affidabile.

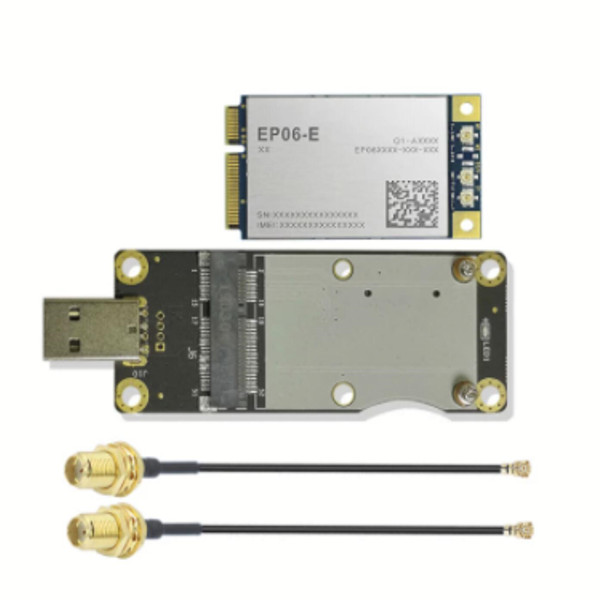

Quectel EP06-E Mini PCIe Module Product Picture
Quectel EP06-E Mini PCIe Module Product Specification
| Marca | Quectel |
| LTE cat 6 | EP06-E |
| Regione/Operatore | EMEA/APAC①/Brasile |
| Dimensioni (mm) | 30.0 × 50.95 × 3.95 |
| temperatura di esercizio | -35 °C to +75 °C |
| Extended Temperature | -40 °C to +85 °C |
| LTE-FDD | B1/B3/B5/B7/B8/B20/B28/B32② |
| LTE-TDD | B38/B40/B41 |
| 2 × CA | B1+B1/B5/B8/B20/B28; B3+B3/B5/B7/B8/B20/B28; B7+B5/B7/B8/B20/B28; B20+B32②; B38+B38; B40+B40; B41+B41 |
| WCDMA | B1/B3/B5/B8 |
| GNSS | GPS/GLONASS/BeiDou (Bussola)/Galileo/QZSS (Opzionale) |
| Vettore | Europa: Deutsche Telekom Australia: Telstra |
| Normativa | Globale: GCF Europa: CE Taiwan, Cina: NCC Australia/Nuova Zelanda: RCM Sud Africa: ICASA RoHS/WHQL |
| Trasmissione dati | |
| Velocità dati LTE-FDD (Mbit/s) | 300 (DL)/50 (UL) |
| Velocità dati LTE-TDD (Mbit/s) | 226 (DL)/28 (UL) |
| Velocità dati DC-HSPA+ (Mbit/s) | 42 (DL)/5.76 (UL) |
| Velocità dati WCDMA (Kbps) | 384 (DL)/384 (UL) |
| Interfacce | |
| USB 2.0/3.0 | × 1 |
| PCM (Audio digitale) | × 1 |
| 2C | × 1 |
| (U)SIM | × 2 (1.8/3.0 V) |
| Controllo sintonizzatore antenna* (ANTCTL) | × 4 |
| W_DISABLE_N* | × 1 |
| RESET_N | × 1 |
| WAKE_N* | × 1 |
| WWAN_LED_N | × 1 |
| Antenna Connector | × 3 (Principale, Diversità e antenne GNSS③) |
| Intervallo di tensione di alimentazione | 3.1–4,4 V, tip. 3.3 V |
| Consumo di energia | 3.3 mA @ Dormire, Tip. |
| 32.12 mA @ Inattivo |
Quectel EP06-E Mini PCIe Module Product Feature
- LTE cat 6 module with Mini PCIe form factor, ottimizzato per applicazioni M2M e IoT
- Support LTE-A carrier aggregation
- Worldwide LTE-A and UMTS/HSPA(+) coverage
- Ricevitore GNSS multicostellazione disponibile per applicazioni
- che richiedono soluzioni rapide e precise in qualsiasi ambiente
- Miglioramenti delle funzionalità: supporta DFOTA e DTMF
- Adopting MIMO technology which meets demands for data rate and
- link reliability in modem wireless communication systems
