Huawei PISA Power Module is DC power adapter board for MA5800 X2 OLT
Huawei PISA Power Module Product Overview
Huawei PISA Power Module is a power adapter board, which is used to introduce 2-way -48V / -60V DC power. The input power passes through the protection circuit and filter circuit and is output to the backplane to supply power to other boards in the service frame.
The H901PISA board supports the following features and specifications:
Dua -48 Masukan daya V DC
Filtering and current-limiting for the power input port
Power input detection and protection fuse fault detection
Reporting of the protection alarm and board online signal

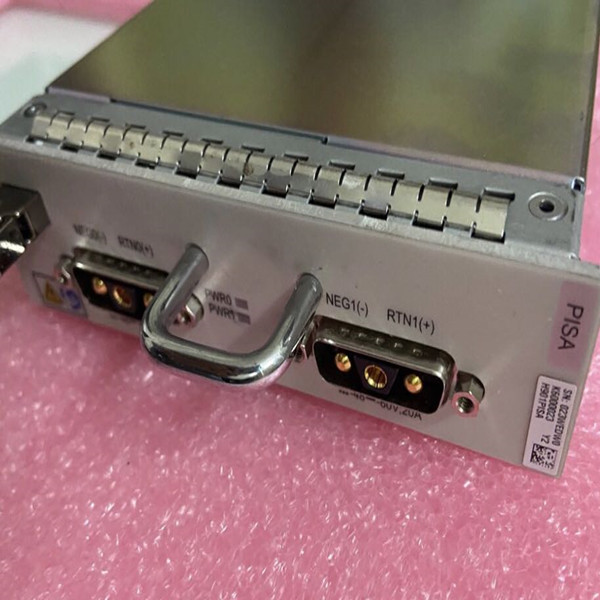

Huawei PISA Power Module Product Pictures
Huawei PISA Power Module Product Specifications
| Papan | Konsumsi daya | Berat | Ukuran Bingkai Maksimum |
| H901PISA | Statis: 2.5 W | 0.72 kg | T/A |
| Maksimum: 2.5 W | |||
| Menunjukkan saluran sinyal monitor | Menunjukkan saluran sinyal alarm | ||
| -48 V DC power | Sirkuit perlindungan: melindungi komponen-komponen pada rangkaian | ||
| Sirkuit penyaring: menyaring daya DC di sirkuit | |||
| Sirkuit deteksi: memeriksa sekering pelindung apakah ada kesalahan dan mendeteksi input daya dan status siap papan. Ini melaporkan hasil yang terdeteksi ke papan kontrol melalui backplane | |||
| daya DC | rangkaian E2PROM: menyimpan informasi vendor papan | ||
| PWR0 | Indikator status berjalan | Hijau: pada | Tegangan input dan sekering pelindung normal. |
| Oranye: pada | Tegangan input normal tetapi sekering proteksi rusak. | ||
| Mati | Tidak ada masukan daya atau tegangan masukan lebih rendah dari 34 V. | ||
| PWR1 | Indikator status berjalan | Hijau: pada | Tegangan input dan sekering pelindung normal. |
| Oranye: pada | Tegangan input normal tetapi sekering proteksi rusak. | ||
| Mati | Tidak ada masukan daya atau tegangan masukan lebih rendah dari 34 V. |
Fitur Produk Modul Daya Huawei PISA
Fungsi dan spesifikasi H901PISA adalah sebagai berikut:
- Mendukung 2 -48V / -60Masukan daya V DC (rentang tegangan masukan: -38.4V ~ -72V).
- Mendukung filter masukan daya dan fungsi perlindungan.
- Mendukung deteksi catu daya masukan dan deteksi kegagalan sekering perlindungan.
- Mendukung alarm perlindungan dan deteksi keberadaan papan.
Modul Daya Huawei PISA dan Modul Daya Terkait Lainnya
| Papan antarmuka daya | ||
| Papan | Konsumsi daya | Berat |
| H901PILA | Statis: 0.5 W | 0.43 kg |
| Maksimum: 4 W | ||
| H902 KAPAN | Statis: 0.5 W | 0.42 kg |
| Maksimum: 4 W | ||
| H901PISA | Statis: 2.5 W | 0.72 kg |
| Maksimum: 2.5 W | ||
| H901PISB | Statis: 5 W | 1.12 kg |
| Efisiensi transfer maksimum: 93% (220 V, kapasitas penuh, 25°C) | ||
| H902PISB | Statis: 5 W | 1.15 kg |
| Efisiensi transfer maksimum: 93% (220 V, kapasitas penuh, 25°C) | ||
Panel Produk Modul Daya Huawei PISA
Aplikasi Produk Modul Daya Huawei PISA
