Նկարագրություն
Huawei SSN1SLQ4A Board is a 4xSTM-4 optical interface board, which realizes the reception and transmission of STM-4 optical signals, completes the photoelectric conversion of STM-4 signals, the extraction and insertion of overhead bytes, and reports the alarms generated on the line
Huawei SSN1SLQ4A Board Product Overview
Huawei SSN1SLQ4A Board 4xSTM-4 optical interface board (SLQ4 for short) is to realize the reception and transmission of 2 STM-4 optical signals, complete the photoelectric conversion of STM-4 signals, the extraction and insertion of overhead bytes, and report the alarms generated on the line. The Huawei SLQ4A board is composed of a clock data recovery module, SDH վերադիր մշակման մոդուլ, տրամաբանական կառավարման մոդուլ, and a power module.
Huawei SSN1SLQ4A Board is a line board, which can be used on OptiX OSN7500 / OSN3500 / 0SN2500 / OSN1500 series devices to realize the reception and transmission of 4 STM-4 optical signals. Through this board, Huawei SLQ4A sends the received optical signal to the cross side after O / E conversion and sends the electrical signal at the cross side after E / O conversion. SDH line boards can form a ring network or a chain network with SL4 and SLD4 optical boards in the system.

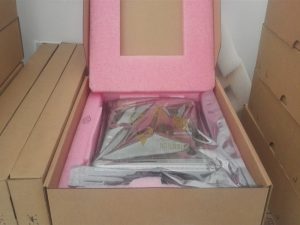

Huawei SSN1SLQ4A Board Product Pictures
Huawei SSN1SLQ4A Board Product Specifications
| Վարչություն | Հատկանիշի կոդը |
| SSN1SLQ4A11 | 11 |
| Պարամետր | Արժեք |
| Անվանական բիթային արագություն | 622080 կբիթ/վրկ |
| Գծի կոդի նախշ | NRZ |
| Դիմումի կոդը | L-4.1 |
| Փոխանցման հեռավորությունը (կմ) | 15 դեպի 40 |
| Մանրաթելերի տեսակը | Single-mode LC |
| Գործող ալիքի երկարության տիրույթ (նմ) | 1280 դեպի 1335 |
| Launched optical power range (դԲմ) | -3 դեպի +2 |
| Ընդունիչի զգայունություն (դԲմ) | -28 |
| Նվազագույն ծանրաբեռնվածություն (դԲմ) | -8 |
| Նվազագույն մարման հարաբերակցությունը (դԲ) | 10 |
| Առավելագույնը -20 դԲ սպեկտրալ լայնություն (նմ) | 1 |
| Կողքի ռեժիմի ճնշման նվազագույն հարաբերակցությունը (դԲ) | 30 |
| Չափերը (մմ) | 25.4 (Վ) x 235.2 (Դ) x 261.4 (Հ) |
| Քաշը (կգ) | 0.6 |
| OSN 1500B: The SSN1SLQ4A(L-4.1,LC) can be installed in slots 11–13. OSN 2500: The SSN1SLQ4A(L-4.1,LC) can be installed in slots 5–8 and 11–13. OSN 3500: When the cross-connect boards are IXCS and SXCA, SSN1SLQ4A(L-4.1,LC) can be installed in slots 1–8 and 11–16. OSN 7500: SSN1SLQ4A(L-4.1,LC) can be installed in slots 1–8, 11–18, and 26–31. |
|
Huawei SSN1SLQ4A Board Product Features
Optical interface specifications
Support I-4, S-4.1, L-4.1, L-4.2, and Ve-4.2 optical interfaces, of which I-4, S-4.1, L-4.1, and L-4.2 optical interface characteristics comply with ITU-T G.957 Suggest. The optical interface of Ve-4.2 is Huawei’s custom standard.
Optical module specifications
Support optical module information detection and query.
The optical interface provides laser turn-on and turn-off settings and automatic laser turn-off functions.
Supports the use and monitoring of SFP pluggable optical modules, which facilitates the maintenance and upgrade of optical modules.
Service process
Support VC-12 / VC-3 / VC-4 business and VC-4-4c cascade business.
Overhead processing
Support STM-4 signal segment overhead processing.
Աջակցեք ալիքի վերադիր մշակմանը (թափանցիկ փոխանցում և դադարեցում).
Աջակցում է J0-ի կարգավորումն ու հարցումը / J1 / C2 բայթ.
Աջակցություն 1 ~ 4 channel ECC communication.
Huawei SSN1SLQ4A Board and More Related Boards
| Սպասարկման խորհուրդ | Հատկանիշի կոդը | Օպտիկական ինտերֆեյսի տեսակը | Նկարագրություն |
| SSN1SLQ4A10 | 10 | S-4.1 | 15km 4xSTM-4 dual fiber bidirectional optical interface |
| SSN1SL Q4A11 | 11 | L-4.1 | 40km 4xSTM-4 dual fiber bidirectional optical interface |
| SSN1SL Q4A12 | 12 | L-4.2 | 80km 4xSTM-4 dual fiber bidirectional optical interface |
| SSN1SL Q4A13 | 13 | Ve-4.2 | 100km 4xSTM-4 dual fiber bidirectional optical interface |
| SSN1SL Q4A14 | 14 | I-4 | 2km 4xSTM-4 dual fiber bidirectional optical interface |
| SSN1SL Q4A15 | 15 | S-4.1 | 15km 4xSTM-4 dual fiber bidirectional optical interface |
| SSN1SL Q4A16 | 16 | L-4.1 | 40km 4xSTM-4 dual fiber bidirectional optical interface |
| SSN1SL Q4A17 | 17 | L-4.2 | 80km 4xSTM-4 dual fiber bidirectional optical interface |
| SSN1SL Q4A18 | 18 | Ve-4.2 | 100km 4xSTM-4 dual fiber bidirectional optical interface |
| SSN1SL Q4A19 | 19 | I-4.1 | 2km 4xSTM-4 dual fiber bidirectional optical interface |
| SSN1SL Q4A20 | 20 | S-4.1 | 15km 4xSTM-4 dual fiber bidirectional optical interface |
| SSN1SL Q4A21 | 21 | L-4.1 | 40km 4xSTM-4 dual fiber bidirectional optical interface |
| SSN1SL Q4A22 | 22 | L-4.2 | 80km 4xSTM-4 dual fiber bidirectional optical interface |
