Huawei SmartAX MA5683T OLT

Նկարագրություն

Huawei SmartAX MA5683T OLT is optical access device functions as an OLT device in a GPON/EPON system. Its function and function are similar to those of the Huawei MA5680T. It is a small-to-medium-capacity OLT device. Huawei SmartAX MA5683T OLT is 19inch, with 5U height 6 սպասարկման slots, supporting EPON, GPON, 10G PON, P2P service; H802MABO subrack equipped with 2xH801SCUN, 2xH801PRTE

Huawei SmartAX MA5683T OLT Product Overview

MA5683T HUAWEI is positioned as an optical access device OLT, որն աջակցում է GPON-ին, 10G GPON, Զանգահարելով, 10Գ ԷՊՈՆ, և P2P մուտքի ռեժիմներ, և տրամադրում է այնպիսի ծառայություններ, ինչպիսիք են ինտերնետ հասանելիությունը, ձայն, և տեսանյութ. Որպես խոշոր, միջին և փոքր շարք ապրանքներ, several products have a total of software platforms and service boards.

Large capacity: MA5680T

Medium capacity: MA5683T

Small capacity: MA5608T

Huawei MA5683T provides 13 slots, այդ թվում 6 սպասարկման տախտակի slots; 2 հիմնական կառավարման տախտակի անցքեր; 2 GIU upstream board slots; 2 power board slots; և 1 common interface board slot.

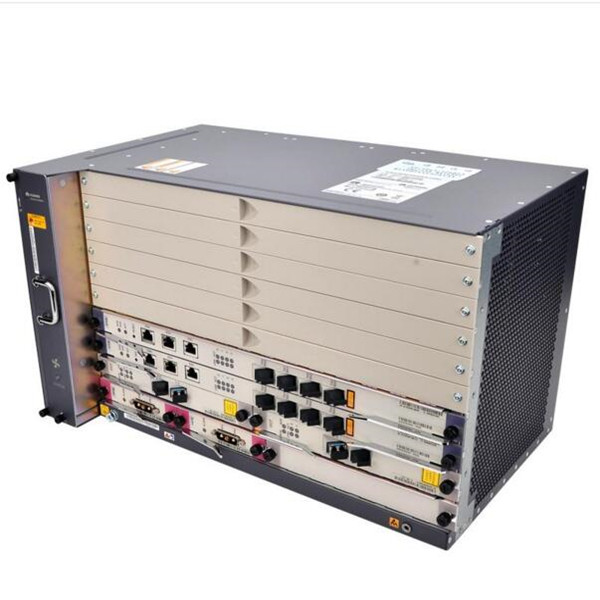

Huawei SmartAX MA5683T OLT արտադրանքի նկարներ

Կարգավորեք սպասարկման տախտակը անցքերում 0 դեպի 5 of MA5603T. The slots 6 դեպի 7 հիմնական կառավարման տախտակի անցքերն են. MA5603T-ը կարող է կազմաձևվել երկու հիմնական կառավարման տախտակներով՝ ակտիվ/սպասման գործառույթն իրականացնելու համար. GIU-ի վերին հոսքի տախտակները կազմաձևված են սլոտներով 8 և 9. Էլեկտրական տախտակները կազմաձևված են բնիկներով 10 և 11, և ունիվերսալ ինտերֆեյսի տախտակը կազմաձևված է 12 slots.

Huawei SmartAX MA5683T OLT արտադրանքի բնութագրերը

Ցուցանիշ	MA5680T(ETSI)	MA5680T(IEC)	MA5683T
Համատեղելի կաբինետ	Ներքին կաբինետ：N63E-22、N66E-18	Ներքին կաբինետ：N66E-22	Ներքին կաբինետ：N66E-18
	բացօթյա կաբինետ：F01T500	բացօթյա կաբինետ	բացօթյա կաբինետ：F01S300、F01T500、F01T300
Սպասարկման քարտ	Հիմնական կառավարման տախտակ: 2 slots	Հիմնական կառավարման տախտակ: 2 slots	Հիմնական կառավարման տախտակ: 2 slots
	Սպասարկման տախտակ: 16 slots	Սպասարկման տախտակ: 16 slots	Սպասարկման տախտակ: 6 slots
	Ունիվերսալ ինտերֆեյսի տախտակ: 1 բնիկ	Ունիվերսալ ինտերֆեյսի տախտակ: 1 բնիկ	Ունիվերսալ ինտերֆեյսի տախտակ: 1 բնիկ
	Uplink ինտերֆեյսի տախտակ: 2 slots	Uplink ինտերֆեյսի տախտակ: 2 slots	Uplink ինտերֆեյսի տախտակ: 2 slots
	Power ինտերֆեյսի տախտակ: 2 slots	Power ինտերֆեյսի տախտակ: 2 slots	Power ինտերֆեյսի տախտակ: 2 slots
Աջակցվող հիմնական կառավարման տախտակ և անջատիչ հզորություն	SCUN/SCUK：480Գբիթ/վրկ (Ակտիվ/սպասման ռեժիմ)、960Գբիթ/վրկ (Բեռնել համօգտագործման ռեժիմ)
	SCUH/SCUV：960Գբիթ/վրկ (Ակտիվ/սպասման ռեժիմ)、1920Գբիթ/վրկ (Բեռնել համօգտագործման ռեժիմ)
Համակարգի շերտ 2 փաթեթների փոխանցման տոկոսադրույքը	SCUN/SCUK：726Mpps (ակտիվ/սպասման ռեժիմ)、1452Mpps (Բեռնման համօգտագործման ռեժիմ)
	SCUH/SCUV：1428Mpps (ակտիվ/սպասման ռեժիմ)、2856Mpps (Բեռնել համօգտագործման ռեժիմ)
Փոխանակման վերահասցեավորման ուշացում	Ունի փոխանցման ավելի ցածր ուշացում. 100 Մբիթ/վրկ Ethernet պորտը ուղարկում է 64 բայթ Ethernet փաթեթներ 20 մկվ-ից ոչ ավելի ուշացումով.
Ամբողջ բեռնվածության սխալի մակարդակը	Երբ նավահանգիստը փոխանցում է ամբողջ ծանրաբեռնվածությամբ, բիթային սխալի մակարդակը (բիթ սխալի մակարդակը) է <10 e-7.

Huawei SmartAX MA5683T OLT արտադրանքի առանձնահատկությունները

Մեծ հզորությամբ ընդհանուր հարթակ

Huawei SmartAX MA5683T OLT-ն ապահովում է մեծ հզորության ընդհանուր հարթակ, որն աջակցում է բարձր արագությամբ միացման հզորությանը.

Հիմնված է iMAP ապարատային հարթակի և Huawei-ի IAS ծրագրային հարթակի վրա, Huawei SmartAX MA5683T OLT-ն ընդունում է առաջադեմ ճարտարապետություն և դիզայն.

Հզոր ինտեգրված GPON/EPON մուտքի հնարավորություն

1. EPON մուտքի հնարավորություն

Կետը բազմակետ (P2MP) ճարտարապետությունը օգտագործվում է պասիվ օպտիկական փոխանցումը Ethernet-ով աջակցելու համար. Սիմետրիկ հոսանքն ի վեր և ներքևի հոսքի արագությունները 1.25 Գբիթ/վ-երը աջակցվում են գերարագ լայնաշերտ ծառայություններ մատուցելու համար

2. GPON մուտքի հնարավորություն.

Ներքևի հոսքի տոկոսադրույքը մինչև 2.488 Գբիթ/վրկ, իսկ վերին հոսքի արագությունը մինչև 1.244 Գբիթ/վրկ. Երկար հեռավորությունը աջակցվում է. ՕՆՏ-ի փոխանցման առավելագույն ֆիզիկական հեռավորությունն է 60 կմ. Ամենահեռավոր ONT-ի և մոտակա ONT-ի միջև ֆիզիկական հեռավորությունը կարող է լինել մինչև 20 կմ. Աջակցվում է բաժանման բարձր հարաբերակցությունը. 8-պորտային GPON մուտքի տախտակն աջակցում է բաժանման հարաբերակցությունը 1:128.

Huawei SmartAX MA5683T OLT սպասարկման տախտակներ

Տախտակի տեսակը	Մոդել	Ամբողջական անուն
Վերահսկիչ տախտակ	ՍԿՈՒԼ	Գերվերահսկիչ միավորի խորհուրդ
	SCUN	Գերվերահսկիչ միավորի խորհուրդ
Սպասարկման տախտակ	GPBC	4-նավահանգիստ GPON OLT ինտերֆեյսի տախտակ
	GPBD	8-նավահանգիստ GPON OLT ինտերֆեյսի տախտակ
	OPFA	FE P2P օպտիկական ինտերֆեյսի տախտակ
	ԳՏՆԵԼ	TDM Traffic Over PSN Board
	CSPA	CEsoP ծառայության գործընթացի խորհուրդ
	SPU	Ծառայության գործընթացի խորհուրդ
	ETHB	Ethernet ծառայության մուտքի տախտակ
	SPUB	Ծառայության գործընթացի միավորի խորհուրդ
Ժամացույցի տախտակ	CITD	Combo Interface Transfer Board
	ԵՐԿՈՒ ԱՆԳԱՄ	BITS ինտերֆեյսի միավորի տախտակ
Վերին ինտերֆեյսի տախտակ	GICF	2-նավահանգիստ GE օպտիկական ինտերֆեյսի քարտ
	GICG	2-նավահանգիստ GE Electrical Interface Card
	ԳՆԱՑ	2-նավահանգիստ GE օպտիկական/էլեկտրական միջերեսային քարտ
	X1CA	1-port 10GE XFP օպտիկական ինտերֆեյսի միավորի տախտակ
	X2CA	2-port 10GE XFP օպտիկական ինտերֆեյսի միավորի տախտակ
	X2CS	2-port 10GE Uplink ինտերֆեյսի քարտ
Power ինտերֆեյսի տախտակ	Սպասք	Միացրեք Power Board-ը

Huawei SmartAX MA5683T OLT հավելվածներ

Ներողություն, հավելված չկա !
