Նկարագրություն
H3C LS-S6850-2C Switch is a high-density intelligent switch developed for data centers and cloud computing networks with 2 սպասարկման slots, 2×100G QSFP28 ports, offering powerful hardware forwarding capacity and abundant data center features
H3C LS-S6850-2C Switch Product Overview
The switch is an ideal product for high-density 25GE switching and aggregation at data centers and cloud computing networks. It can also operate as a TOR access switch on an overlay or integrated network. H3C LS-S6850-2C Switch provides up to 48*25G ports and 8*100G ports. It also supports modular power modules and fan trays. By using different fan trays, the switch can provide field-changeable airflows. Լրացուցիչ, LS-S6850-2C supports DRNI(M-LAG), որը թույլ է տալիս մի քանի անջատիչների հղումները միավորվել մեկի մեջ՝ սարքի մակարդակով կապի կրկնօրինակում իրականացնելու համար. DRNI is applicable to servers dual-homed to a pair of access devices for node redundancy.
H3C S6850 switch series supports MP-BGP EVPN (Multiprotocol Border Gateway Protocol Ethernet Virtual Private Network) which can run as VXLAN control plane to simplify VXLAN configuration, eliminate traffic flooding and reduce full mesh requirements between VTEPs via the introduction of BGP RR

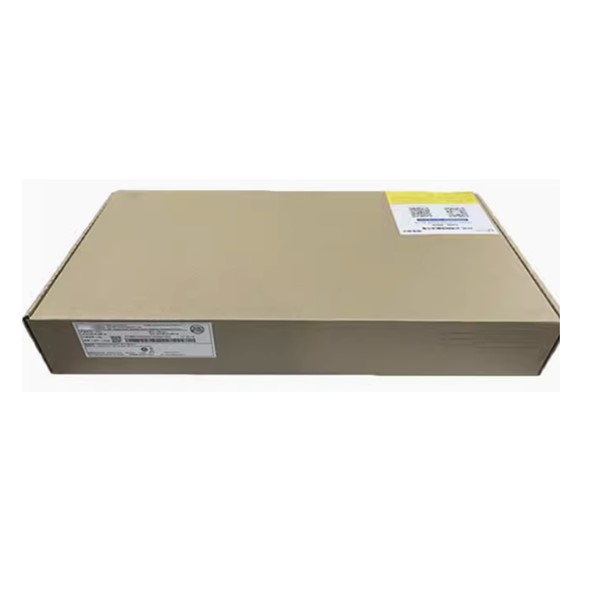

H3C LS-S6850-2C Switch Product Pictures
H3C LS-S6850-2C Switch Product Specifications
| Նյութ | S6850-56HF | S6850-56HF | S6850-2C |
| PID | LS-6850-56HF | LS-6850-56HF-H3 | LS-6850-2C |
| Չափերը (H × W × D) | 43.6 × 440 × 460 մմ (1.72 × 17.32 × 18.11 մեջ) | Without package: 44 × 440 × 400 մմ (1.73 × 17.32 × 15.75 մեջ) | 44.2 × 440 × 660 մմ (1.74 × 17.32 × 18.11 մեջ) |
| With package: 150 × 658 × 556 մմ (5.91 × 25.91 × 21.89 մեջ) | |||
| Քաշը | ≤ 15 կգ (33.07 լբ) | ≤ 10 կգ (22.05 լբ) | ≤ 16 կգ (35.27 լբ) |
| Serial console port | 1 | 1 | 1 |
| Out-of-band management port | One GE copper port and one GE fiber port | 1 × copper management Ethernet port | One GE copper port and one GE fiber port |
| Mini USB console port | 1 | – | 1 |
| USB պորտ | 1 | 1 | 1 |
| QSFP28 port | 8 | 8 | 2 |
| SFP28 port | 48 | 48 | – |
| SFP port | 2 | – | – |
| Expansion slot | – | – | 2 |
| CPU | 2.4GHz@4Core | 2.2GHz@4Core | 2.2GHz@4Core |
| Flash/SDRAM | 4GB/8GB | 4GB/8GB | 4GB/8GB |
| Latency | <1μs | <1μs | <1μs |
| Անջատիչ հզորություն | 4 Tbps | 4 Tbps | 3.6Tbps |
| Forwarding capacity | 2024 MPs | 2024 MPs | 2024 MPs |
| Բուֆեր(byte) | 32Մ | 32Մ | 32Մ |
| AC-input voltage | 90v AC to 264v AC | 90v AC to 264v AC | 90v AC to 264v AC |
| DC-input voltage | –40v DC to –72v DC | 190v DC to 310v DC | –40v DC to –72v DC |
| Power module slot | 2 | 2 | 2 |
| Fan tray slot | 5 Hot-swappable fan, fan speed adjustable and wind invertible | 4 Hot-swappable fan, fan speed adjustable and wind invertible | 5 Hot-swappable fan, fan speed adjustable and wind invertible |
| Air flow direction | From front to rear or from rear to front | From front to rear or from rear to front | From front to rear or from rear to front |
| Գործող ջերմաստիճանը | 0-45℃(32°F-ից մինչև 113 °F) | ||
| Գործող խոնավություն | 5% դեպի 95%, ոչ խտացնող | ||
| MTBF(տարին) | 33.2 | 78.7 | 34 |
| MTTR(hour) | 1 | 0.5 | 1 |
H3C LS-S6850-2C Switch Product Features
- S6850-2C provides multiple management interfaces, including the serial console port, mini USB console port, USB պորտ, two out-of-band management ports, and two SFP ports. The SFP ports can be used as in-band management port through which encapsulated sampling packets are sent to the controller or other management devices for deep analysis
- S6850-2C supports diverse link redundancy technologies such as H3C proprietary RRPP, VRRPE, and Smart Link. These technologies ensure quick network convergence even when large amount of traffic of multiple services runs on the network.
- S6850-2C supports AAA, RADIUS and user account based authentication, IP, MAC, VLAN, port-based user identification, dynamic and static binding; when working with the H3C iMC platform, it can conduct real time management, instant diagnosis and crackdown on illicit network behavior
- S6850-2C adopts the next-generation chip with more flexible Openflow FlowTable, more resources and accurate ACL matching, which greatly improves the software-defined network (SDN) capabilities and meet the demand of data center SDN network
H3C LS-S6850-2C Switch Product and More Models
LS-6850-56HF: 48×25G SFP28 ports, 8×100G QSFP28 ports, and 2×1G SFP ports.
LS-6850-56H-H3: 48×25G SFP28 ports, 8×100G QSFP28
LS-S6850-2C: 2 սպասարկման slots, 2×100G QSFP28 ports.
H3C LS-S6850-2C Switch Ordering Info
| PID | Նկարագրություն |
| LS-6850-56HF | H3C S6850-56HF L3 Ethernet Switch with 48 SFP28 Ports and 8 QSFP28 նավահանգիստներ |
| LS-6850-56HF-H3 | H3C S6850-56HF L3 Ethernet Switch with 48 SFP28 Ports and 8 QSFP28 նավահանգիստներ |
| LS-6850-2C | H3C S6850-2C L3 Ethernet Switch with 2*QSFP28 Ports and 2*Interface Module Slots |
| Ուժ | |
| LSVM1AC650 | 650W AC հոսանքի մատակարարման մոդուլ |
| SW-A-PSR550-12A-B | 550W AC հոսանքի մատակարարման մոդուլ(Էլեկտրաէներգիայի վահանակի կողային արտանետվող օդի հոսքը)(Platinum) |
| LSVM1DC650 | 650W DC հոսանքի մատակարարման մոդուլ |
| Երկրպագու | |
| LSWM1FANSAB | Fan մոդուլ (SW, 4056, DC, Air Inlets in Panel) |
| FAN-40B-1-D | H3C օդափոխիչի մոդուլ(4056,Air Outlets in Fan Tray Panel) |
| LSWM1FANSA | Fan մոդուլ (SW, 4056, DC, Air Inlets in Panel) |
| Module | |
| LSWM18QC | 8-Port QSFP Plus Interface Card |
| LSWM124XG2Q | 24-Port SFP Plus and 2-Port QSFP Plus Interface Card with MACSec |
| LSWM124XGT2Q | 24-Port 10GBASE-T and 2-Port QSFP Plus Interface Card with MACSec |
| LSWM124XG2QL | 24-Port SFP Plus and 2-Port QSFP Plus Interface Card |
| LSWM124XG2QFC | 24 Ports SFP Plus and 2 Ports QSFP Plus Interface Card with FC |
| LSWM18CQ | H3C 8-Port 100G Ethernet Optical Interface Module(QSFP28) |
| LSWM116Q | H3C 16-Port 40G Ethernet Optical Interface Module(QSFP Plus) |
| LSWM124TG2H | H3C 24-Port 25G Ethernet Optical Interface (SFP28) and 2-Port 100G Ethernet Optical |
| Ինտերֆեյս (QSFP28) Module | |
| LSWM18CQMSEC | H3C 8-Port 100G MACSEC Ethernet Optical Interface Module(QSFP28) |
| Transceiver | |
| SFP-GE-LH80-SM1550 | 1000BASE-LH80 SFP հաղորդիչ, Մեկ ռեժիմ (1550նմ, 80կմ, LC) |
| SFP-FE-LX-SM1310-A | 100BASE-LX SFP հաղորդիչ, Մեկ ռեժիմ (1310նմ, 15կմ, LC) |
| SFP-FE-SX-MM1310-A | 100BASE-FX SFP Transceiver, Multi-Mode (1310նմ, 2կմ, LC) |
| SFP-FE-LH40-SM1310 | 100BASE-LH40 SFP հաղորդիչ, Մեկ ռեժիմ (1310նմ, 40կմ, LC) |
| SFP-GE-LX-SM1310-A | 1000BASE-LX SFP հաղորդիչ, Մեկ ռեժիմ (1310նմ, 10կմ, LC) |
| SFP-GE-LH40-SM1310 | 1000BASE-LH40 SFP հաղորդիչ, Մեկ ռեժիմ (1310նմ, 40կմ, LC) |
| SFP-GE-LH40-SM1550 | 1000BASE-LH40 SFP հաղորդիչ, Մեկ ռեժիմ (1550նմ, 40կմ, LC) |
| SFP-GE-SX-MM850-A | 1000BASE-SX SFP հաղորդիչ, Multi-Mode (850նմ, 550մ, LC) |
| SFP-GE-T | SFP GE Copper Interface Transceiver Module (100մ,RJ45) |
| QSFP-100G-LR4-WDM1300 | 100G QSFP28 օպտիկական հաղորդիչ մոդուլ(1310նմ,10կմ,LR4, WDM,LC) |
| QSFP-100G-LR4L-WDM1300 | 100G QSFP28 օպտիկական հաղորդիչ մոդուլ (1310նմ,2կմ,LR4L,CWDM4, LC) |
| QSFP-100G-PSM4-SM1310 | 100G QSFP28 օպտիկական հաղորդիչ մոդուլ (1310նմ,500մ,PSM4,MPO/APC) |
| QSFP-100G-SR4-MM850 | 100G QSFP28 օպտիկական հաղորդիչ մոդուլ (850նմ,100m OM4,SR4,MPO) |
| QSFP-100G-LR4L-WDM1300 | 100G QSFP28 օպտիկական հաղորդիչ մոդուլ (1310նմ,2կմ,LR4L,CWDM4, LC) |
| QSFP-100G-LR4-WDM1300 | 100G QSFP28 օպտիկական հաղորդիչ մոդուլ(1310նմ,10կմ,LR4, WDM,LC) |
| QSFP-40G-LR4-WDM1300 | QSFP+ 40GBASE օպտիկական հաղորդիչ մոդուլ (1310նմ,10կմ,LR4,LC) |
| QSFP-40G-BIDI-SR-MM850 | QSFP+ 40GBASE BIDI Optical Transceiver Module (850նմ,100մ,Ս.Ռ) |
| QSFP-40G-LR4L-WDM1300 | QSFP+ 40GBASE օպտիկական հաղորդիչ մոդուլ (1310նմ,2կմ,LR4L,LC) |
| QSFP-40G-LR4-PSM1310 | QSFP+ 40GBASE օպտիկական հաղորդիչ մոդուլ (1310նմ,10կմ,MPO/APC,LR4,Parallel Single |
| Ռեժիմ) | |
| QSFP-40G-SR4-MM850 | QSFP+ 40GBASE օպտիկական հաղորդիչ մոդուլ (850նմ,100մ,SR4, Աջակցություն 40G-ից 4*10G) |
| QSFP-40G-CSR4-MM850 | QSFP+ 40GBASE օպտիկական հաղորդիչ մոդուլ (850նմ,300մ,CSR4, Աջակցություն 40G-ից մինչև 4*10G) |
| SFP-25G-SR-MM850 | 25G SFP28 օպտիկական հաղորդիչ մոդուլ (850նմ,100մ,Ս.Ռ,ՄՄ,LC) |
| Մալուխ | |
| QSFP-100G-D-AOC-10M | 100G QSFP28-ից մինչև 100G QSFP28 10մ ակտիվ օպտիկական մալուխ |
| QSFP-100G-D-CAB-1M | 100G QSFP28-ից մինչև 100G QSFP28 1մ պասիվ մալուխ |
| QSFP-100G-D-AOC-20M | 100G QSFP28-ից մինչև 100G QSFP28 20 մ ակտիվ օպտիկական մալուխ |
| QSFP-100G-D-CAB-3M | 100G QSFP28-ից մինչև 100G QSFP28 3մ պասիվ մալուխ |
| QSFP-100G-D-CAB-5M | 100G QSFP28-ից մինչև 100G QSFP28 5մ պասիվ մալուխ |
| QSFP-100G-D-AOC-7M | 100G QSFP28-ից մինչև 100G QSFP28 7մ ակտիվ օպտիկական մալուխ |
| QSFP-100G-4SFP-25G-CAB-1M | 100G QSFP28 դեպի 4x25G SFP28 1 մ պասիվ մալուխ |
| QSFP-100G-4SFP-25G-CAB-3M | 100G QSFP28-ից մինչև 4x25G SFP28 3մ պասիվ մալուխ |
| QSFP-100G-4SFP-25G-CAB-5M | 100G QSFP28 դեպի 4x25G SFP28 5 մ պասիվ մալուխ |
| LSWM1QSTK0 | 40G QSFP+ Մալուխ 1մ |
| LSWM1QSTK1 | 40G QSFP+ Մալուխ 3մ |
| LSWM1QSTK2 | 40G QSFP+ Մալուխ 5մ |
| QSFP-40G-D-AOC-10M | 40G QSFP+ to 40G QSFP+ 10m Active Optical Cable |
| QSFP-40G-D-AOC-20M | 40G QSFP+ to 40G QSFP+ 20m Active Optical Cable |
| QSFP-40G-D-AOC-7M | 40G QSFP+ to 40G QSFP+ 7m Active Optical Cable |
| LSWM1QSTK3 | 40G QSFP+-ից մինչև 4x10G SFP+ Մալուխ 1մ |
| LSWM1QSTK4 | 40G QSFP+-ից մինչև 4x10G SFP+ Մալուխ 3մ |
| LSWM1QSTK5 | 40G QSFP+-ից մինչև 4x10G SFP+ Մալուխ 5մ |
| SFP-25G-D-CAB-1M | 25G SFP28-ից մինչև 25G SFP28 1մ պասիվ մալուխ |
| SFP-25G-D-CAB-3M | 25G SFP28-ից 25G SFP28 3m պասիվ մալուխ |
| SFP-25G-D-CAB-5M | 25G SFP28-ից 25G SFP28 5m պասիվ մալուխ |
| SFP-25G-D-AOC-3M | 25G SFP28 to 25G SFP28 3m Active Optical Cable |
| SFP-25G-D-AOC-5M | 25G SFP28 to 25G SFP28 5m Active Optical Cable |
| SFP-25G-D-AOC-7M | 25G SFP28 to 25G SFP28 7m Active Optical Cable |
| SFP-25G-D-AOC-10M | 25G SFP28 to 25G SFP28 10m Active Optical Cable |
| SFP-25G-D-AOC-20M | 25G SFP28 to 25G SFP28 20m Active Optical Cable |
H3C LS-S6850-2C Switch Product Applications
