Leírás
Huawei SSN1SLD16(I-16, LC) Board is Finished board unit-OptiX OSN 3500-SSN1SLD1601-2xSTM-16 optical interface board (I-16, LC)
Huawei SSN1SLD16(I-16, LC) Board Product Overview
Huawei SSN1SLD16(I-16, LC) Board is 2xSTM-16 optical interface C board (SLD16 for short) and supports functions and features such as receiving and transmitting 2 channels of STM-16 optical signals, overhead processing and multiplex section protection. Huawei SLD16 single board consists of photoelectric conversion module, MUX/DEMUX module, SDH overhead processing module, logic control module and power supply module.
Huawei SSN1SLD16(I-16, LC) Board is a line single board, which can be used on OptiX OSN7500/OSN3500/OSN2500/OSN1500 series equipment to realize the receiving and sending of 2 channels of STM-16 optical signals. Through this single board, Huawei SLD16 sends the received optical signal to the cross side after 0/E conversion, and at the same time, the electrical signal on the cross side is sent out after E/O conversion. The SDH line board can form a ring network or a chain network with the SL16 and SLQ16 optical boards in the system.

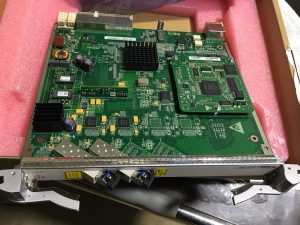

Huawei SSN1SLD16(I-16, LC) Tábla termék képek
Huawei SSN1SLD16(I-16, LC) Tábla termékspecifikáció
| Márka | Huawei |
| rész NO | 3056148 |
| Modell | SSN1SLD1606 |
| Leírás | 2xSTM-16 Optical Interface Board(I-16.LC) |
| Szoftver és hardver attribútumok | Hardver |
| Névleges bitsebesség | 2488320 kbit/s |
| Vonalkód minta | NRZ |
| Alkalmazás kódja | I-16.1 |
| Átviteli távolság (km) | 0 nak nek 2 |
| A rost típusa | Egymódusú LC |
| Működési hullámhossz tartomány (nm) | 1266 nak nek 1360 |
| Bevezetett optikai teljesítménytartomány (dBm) | -10 nak nek -3 |
| Vevő érzékenysége (dBm) | -18 |
| Minimális túlterhelés (dBm) | -3 |
| Maximális -20 dB spektrális szélesség (nm) | 1 |
| Minimális kioltási arány (dB) | 8.2 |
| Minimális oldal üzemmód elnyomási arány (dB) | 30 |
| Méretek (mm) | 25.4 (W) x 235.2 (D) x 261.4 (H) |
| Súly (kg) | 0.9 |
Huawei SSN1SLD16(I-16, LC) Tábla termékjellemzők
- Receive and send 2 STM-16 optical signals.
- Támogatja 1-16, S-16.1, L-16.1, L-16.2 optical interfaces, and the optical interface characteristics comply with ITU-T G.957 and ITU-T G.692 recommendations. Supports standard wavelength output in compliance with ITU-T G.692 recommendations.
- Támogatja az optikai modul információinak észlelését és lekérdezését.
Az optikai interfész biztosítja a lézeres nyitási és zárási beállításokat, valamint a lézeres automatikus kikapcsolás funkciót. - Támogatja az SFP csatlakoztatható optikai modulok használatát és felügyeletét, amely kényelmes az optikai modulok karbantartásához és frissítéséhez.
- Support VC-12/VC-3/NC-4 service and VC-4-4c, VC-4-8c, VC-4-16c cascade service.
- Támogatja az STM-16 jel szakasz felső feldolgozását.
- Support channel overhead processing (átlátható átvitel és befejezés).
- Támogatja a J0/J1/C2 bájtok beállítását és lekérdezését.
- Támogatás 1 ~ 2 ECC kommunikáció.
- Támogatja az óra szinkronizálási funkciót, támogatási szakasz felső átviteli idő információi.
- Rengeteg riasztást és teljesítményeseményt biztosít a berendezés kezelésének és karbantartásának megkönnyítése érdekében.
Huawei SSN1SLD16(I-16, LC) Board Product And related Models
| SSND0SLD6401 | beépített kártyaegység - OptiX OSN 3500-SSN4SLD6401-2xSTM-64 optikai interfész kártya (I-64.1, LC) |
| SSN1SLD64(I-64.1,LC) | Kész kártyaegység - OptiX OSN 3500-SSN1SLD6401-2xSTM-64 optikai interfész kártya (I-64.1, LC) |
| SSN1SLD64(S-64.2b,LC) | Kész kártyaegység - OptiX OSN 3500-SSN1SLD6402-2xSTM-64 optikai interfész kártya (S-64.2b, LC) |
| SSN1SLD16(I-16, LC) | Kész kártyaegység - OptiX OSN 3500-SSN1SLD1601-2xSTM-16 optikai interfész kártya (I-16, LC) |
| SSN1SLD16(S-16.1, LC) | Kész kártyaegység - OptiX OSN 3500-SSN1SLD1602-2xSTM-16 optikai interfész kártya (S-16.1, LC) |
| SSN1SLD16(L-16.1,LC) | Kész kártyaegység - OptiX OSN 3500-SSN1SLD1603-2xSTM-16 optikai interfész kártya (L-16.1, LC) |
| SSN1SLD16(L-16.2, LC) | Kész kártyaegység - OptiX OSN 3500-SSN1SLD1604-2xSTM-16 optikai interfész kártya (L-16.2, LC) |
Huawei SSN1SLD16(I-16, LC) Tábla termékalkalmazások
