GYTA53-38~48Xn Optic Cable is Stranded Loose Tube Armored Cable
GYTA53-38~48Xn Optic Cable Product Overview
A structure nak,-nek GYTA53 fiber optic cable van nak nek insert a 250μm optikai fiber into a loose tube made nak,-nek high–modulus material, és a loose tube van filled val vel waterproof compound. énn the center of the core éns a metal reinforcing core, and fvagy some core cables, a layer of polyethylene (PE) éns squeezed out of the metal reinforcing core. The loose tube (and filler rope) are twisted around a central reinforcing core to form a compact and round core, and the gaps within the core are filled with water-blocking filling. The plastic-coated aluminum strip (APL) éns squeezed with a layer of polyethylene énnner sheath after longitudinal wrapping, and the double-sided plastic-coated steel strip (PSP) éns extruded with polyethylene sheath after longitudinal wrapping to form a cable.

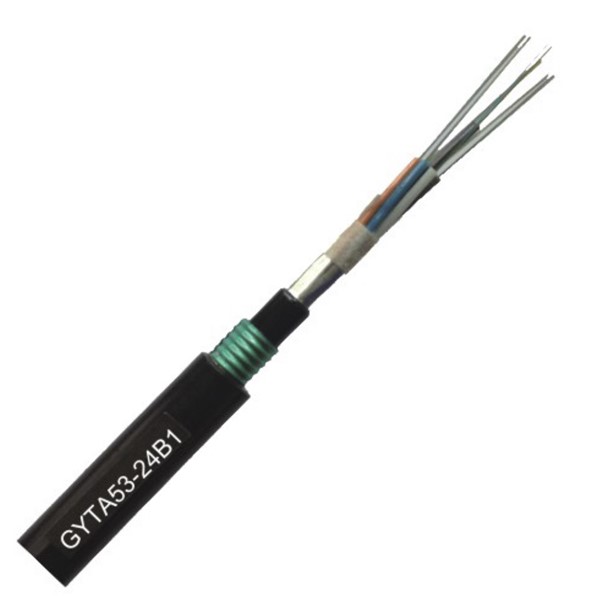

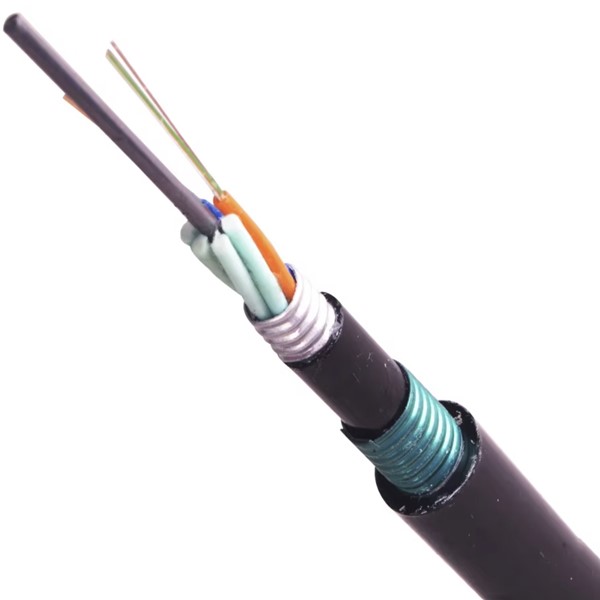

GYTA53-38~48Xn Optic Cable Product Pictures
GYTA53-38~48Xn Optic Cable Product Specifications
| Fiber Optic Cable Model (in 2-fiber increments) | Number of fibers | Number of casings | Number of infill ropes | Reference cable weight (kg/km） |
Tensile force allowed Long-term/short-term (N) |
Allowable squashing force Long-term/short-term (N/100mm) |
Hajlítási sugár Static/Dynamic (mm) |
|
| GYTA53-2~6Xn | 2~6 | 1 | 5 | 177 | 1000/3000 | 1000/3000 | 12.5D/25D | |
| GYTA53-8~12Xn | 8~12 | 2 | 4 | 177 | ||||
| GYTA53-14~18Xn | 14~18 | 3 | 3 | 177 | ||||
| GYTA53-20~24Xn | 20~24 | 4 | 2 | 177 | ||||
| GYTA53-26~30Xn | 26~30 | 5 | 1 | 177 | ||||
| GYTA53-32~36Xn | 32~36 | 6 | 0 | 177 | ||||
| GYTA53-38~48Xn | 38~48 | 4 | 1 | 194 | ||||
| GYTA53-50~60Xn | 50~60 | 5 | 0 | 194 | ||||
| GYTA53-62~72Xn | 62~72 | 6 | 0 | 204 | ||||
| GYTA53-74~84Xn | 74~84 | 7 | 1 | 239 | ||||
| GYTA53-86~96Xn | 86~96 | 8 | 0 | 239 | ||||
| GYTA53-98~108Xn | 98~108 | 9 | 1 | 275 | ||||
| GYTA53-110~120Xn | 110~120 | 10 | 0 | 275 | ||||
| GYTA53-122~132Xn | 122~132 | 11 | 1 | 312 | ||||
| GYTA53-134~144Xn | 134~144 | 12 | 0 | 312 | ||||
| GYTA53-146~216Xn | 146~216 | 13~18 | 5~0 | 312 | ||||
| Száltípus | Csillapítás | Sávszélesség | Numerikus rekesznyílás | Fiber Optic cable cut-off wavelength | ||||
| （+20℃） | @ 850 nm | @1300nm | ||||||
| @ 850 nm | @1300nm | @ 1310 nm | @ 1550 nm | |||||
| G.652 | — | — | ≤0,36 dB/km | ≤0,22 dB/km | — | — | — | ≤1260 nm |
| G.655 | — | — | ≤0.40dB/km | ≤0,23 dB/km | — | — | — | ≤1450nm |
| 50/125µm | ≤3,0 dB/km | ≤1,0 dB/km | — | — | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | — |
| 62.5/125µm | ≤3.3dB/km | ≤1,0 dB/km | — | — | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | — |
GYTA53-38~48Xn Optic Cable Product Features
- Good mechanical and temperature performance
- High strength loose tube that is hydrolysis resistant
- Special tube filling compound ensures a critical protection of fiber
- Crush resistance and flexibility
- The following measures are taken to ensure the cable watertight:
- Steel wire used as the central strength member
- Loose tube filling compound
- 100% cable core filling
- APL moisture barrier
- Water-blocking material
GYTA53-38~48Xn Optic Cable Product and More Optic Cables
Könnyű páncélozott kábel (GYXTW)
Beltéri/kültéri egységcsöves nem fém mikrokábel(VADÁSZGÉP)
Unitube nem páncélozott kábel (GYXY)
Unitube nem fém, nem páncélozott kábel (GYFXY)
KÉT FRP antennaszálas optikai kábel (AZ ÉLETEM)
Sodrott laza cső, nem páncélozott kábel (GYTA)
Sodrott laza csöves, könnyű páncélozott kábel (GYTS)
Sodrott laza csöves páncélozott kábel (GYTY53)
Sodrott, laza csöves páncélozott kábel (GYTA53)
Nem fém szilárdságú tag, nem páncélozott kábel (GYFTY)
Nem fém szilárdságú tag Nem páncélozott kábel(EGYÜTT)
GYTA53-38~48Xn Optic Cable Product Applications
- Laying modes: Direct Buried
- Long-distance communication
- local trunk line
- néhány & computer networks system

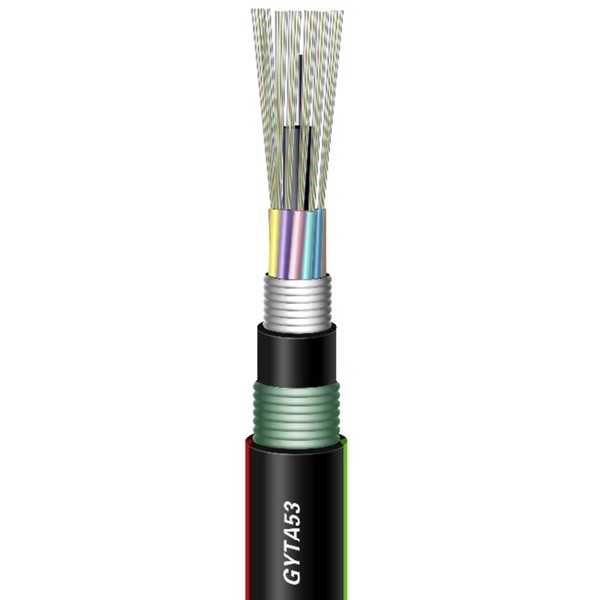

GYTA53-38~48Xn Optic Cable Product Structure
