Opis
Huawei S12700E-12 Switch features 43200 Mpps Forwarding Performance 57.6 Tbps Switching Capacity 2 MPU utori 4 SFU utori 12 Service card slots 5 Fan Slots.
Huawei S12700E-12 Switch Product Overview
Huawei S12700E-12 Switch is the flagship core switches of Huawei’s Chichi campus network. It provides high-quality mass switching capabilities, wired and wireless deep converged network experience, and full-stack open and smooth upgrade capabilities to help customer networks move from traditional campuses to business experiences.
Huawei CloudEngine S12700E-12 Switch has massive capacity expansion and flexible service upgrade capabilities to meet customers’ long-term network evolution needs and protect customer investment. By using the powerful Huawei series switch chip, the maximum bandwidth of a single slot is 4.8Tbps. The Huawei CloudEngine S12700E supports a wide range of 100GE, 40GE, 10GE, i GE linijske kartice. The machine supports the industry-leading 288*100GE high-density port and can be flexibly expanded and upgraded according to the capacity requirements of the campus.

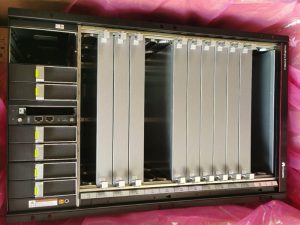

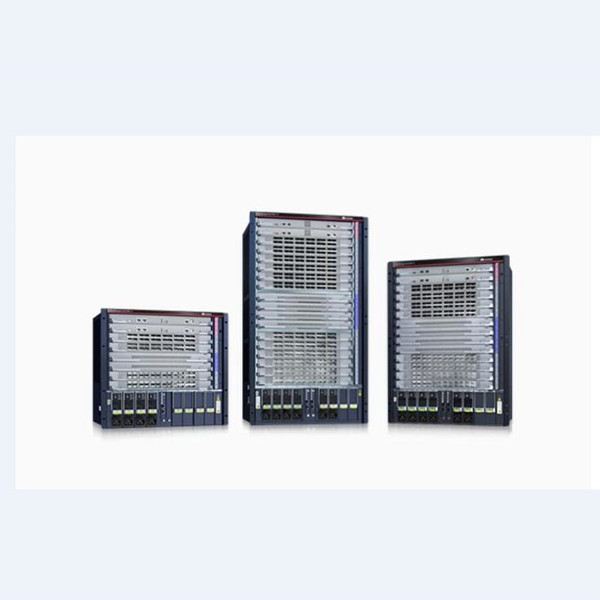

Huawei S12700E-12 Switch Product Pictures
Huawei S12700E-12 Switch Product Specifications
Model proizvoda | CloudEngine S12700E-4 | CloudEngine S12700E-8 | CloudEngine S12700E-12 |
Izvedba prosljeđivanja | 14400 MPs | 28800 MPs | 43200 MPs |
Preklopni kapacitet | 19.2 Tbps | 38.4 Tbps | 57.6 Tbps |
MPU utori | 2 | 2 | 2 |
SFU utori | 2 | 4 | 4 |
Service card slots | 4 | 8 | 12 |
Fan slots | 2 | 4 | 5 |
Bežične usluge | Upravljanje do 10K AP-ova | ||
AP kontrola pristupa, Upravljanje AP domenom, i upravljanje predloškom konfiguracije AP-a | |||
Upravljanje radijskim kanalima, unificirana statička konfiguracija, i dinamičko centralizirano upravljanje | |||
WLAN osnovne usluge, QoS, sigurnosti, i upravljanje korisnicima | |||
CAPWAP, mjesto oznake/terminala, i analiza spektra | |||
iPCA | Izravno bojanje servisnih paketa za prikupljanje statistike u stvarnom vremenu o broju izgubljenih paketa i omjeru gubitaka paketa | ||
Prikupljanje statistike o broju izgubljenih paketa i omjeru izgubljenih paketa na razini mreže i uređaja | |||
Super virtualna tkanina (SVF) | Radi kao nadređeni čvor za vertikalnu virtualizaciju nizvodnih sklopki i AP-ova kao jedan uređaj za jednostavnije upravljanje | ||
Podržana dvoslojna klijentska arhitektura | |||
Dopušteni uređaji trećih strana između SVF nadređenog i klijenata | |||
VXLAN | VXLAN L2 i L3 pristupnici | ||
Centralizirani i distribuirani pristupnici | |||
BGP-EVPN | |||
Konfigurirano putem NETCONF protokola | |||
Interoperabilnost | VBST (kompatibilan s PVST/PVST+/RPVST) | ||
LNP (sličan DTP-u) | |||
VCMP (sličan VTP-u) |
Huawei S12700E-12 Switch Product Features
Potpuna programabilna arhitektura
S12700E usvaja Huaweijevu solarnu seriju potpuno programibilnih arhitekturnih čipova koje je sam razvio.. Kada razvoj protokola i ažuriranje tehnologije zahtijevaju promjene procesa prosljeđivanja, korisnici ne moraju mijenjati novi hardver, i može biti podržan ažuriranjem softvera. Usluga je brza i fleksibilna, i štiti ulaganja kupaca. Tradicionalni ASIC-ovi Čip usvaja fiksnu arhitekturu prosljeđivanja i proces prosljeđivanja. Novu uslugu nije moguće brzo implementirati i potrebno je pričekati 1 do 3 godine hardverske podrške.
Žičana i bežična konvergencija
S12700E ima ugrađen AC, nema potrebe za kupnjom dodatnog AC hardvera. Cijeli stroj može upravljati s do 10K AP-ova. Performanse prosljeđivanja cijelog stroja mogu doseći 4T-bita, koji rješava usko grlo performansi obrade vanjske izmjenične struje i mirno se suočava s bežičnom erom velike brzine.
The S12700E supports the unified user management function, which shields the access layer device and the access mode. It supports multiple authentication modes such as PPPoE/802.1X/MAC/Portal and supports group/domain/time management. Users and business are visually controllable, achieving a leap from “device management as the center” to “user management as the center”.
Otvorenost sustava
Podržava Netconf/YANG, korisnici mogu automatski konfigurirati putem Netconf/YANG.
OPS (Otvoreni sustav programiranja) je otvoreni programabilni sustav temeljen na jeziku Python. IT administratori mogu koristiti Python skriptu za programiranje funkcija rada i održavanja prekidača, brzo ostvariti funkcionalnu inovaciju i ostvariti inteligentan rad i održavanje.
Huawei S12700E-12 Switch Product Ordering Info
S12700E Basic Configuration | |
LE2BN66ED000 | N66E DC montažni ormar (osam izlaza od 60A, maksimalno 2200W, 600 × 600 × 2200 mm) |
LE2BN66EA000 | N66E AC montažni ormarić (četiri 16 A izlazi, maksimalno 2500W, 600 × 600 × 2200 mm) |
ET1BS12704E0 | S12700E-4 montažna šasija |
ET1BS12708E0 | S12700E-8 montažna šasija |
FAN-770A-B | Kutija za ventilatore (-5stupnjeva C–55 stupnjeva C, 48V, 400W, 2, u zatvorenom prostoru, VA) |
Main control unit | |
LST7MPUE0000 | S12700E main control unit E |
Odbor za praćenje | |
EH1D200CMU00 | Centralizirani nadzorni odbor |
Switch fabric unit | |
LST7SFUEX100 | S12700E switch fabric unit E(X1) |
100G Ethernet optical interface board | |
LST7C06HX6E0 | 6-port 100GE QSFP28 kartica sučelja (X6E,QSFP28) |
LST7C06HX6S0 | 6-port 100GE QSFP28 kartica sučelja (X6S,QSFP28) |
10GE optical interface card | |
LST7X48SX6E0 | 48-port 10GE SFP+ kartica sučelja (X6E,SFP+) |
LST7X48SX6S0 | 48-port 10GE SFP+ kartica sučelja (X6S,SFP+) |
10GE/1000M Ethernet optical interface card | |
LST7X24BX6E0 | 24-port 10GE SFP+ sučelje i 24-portna GE SFP sučelja kartica (X6E,SFP+) |
LST7X24BX6S0 | 24-port 10GE SFP+ sučelje i 24-portna GE SFP sučelja kartica (X6S,SFP+) |
Gigabit Ethernet optical interface board | |
LST7G48SX6E0 | 48-port GE SFP kartica sučelja (X6E,SFP) |
LST7G48SX6S0 | 48-port GE SFP kartica sučelja (X6S,SFP) |
Gigabit Ethernet electrical interface board | |
LST7G48TX5E0 | 48-port 10/100/1000BASE-T kartica sučelja (X5E,RJ45) |
LST7G48TX5S0 | 48-port 10/100/1000BASE-T kartica sučelja (X5S, RJ45) |
Napajanje | |
PDC-2200WF | 2200W DC modul napajanja |
W2PSD2200 | 2200W DC modul napajanja |
PAC3KS54-CB | 3000W AC modul napajanja (crno) |
PAC3KS54-CE | 3000W AC modul napajanja (crno) |
Licenca | |
N1-S127E-F-Lic | N1-CloudCampus,Temelj,S127E Series, Po uređaju |
N1-S127E-F-SnS1Y | N1-CloudCampus,Napredna,S127E Series, Po uređaju |
N1-S127E-A-Lic | N1-CloudCampus,Temelj,S127E Series, SnS, Po uređaju,1Godina |
N1-S127E-A-SnS1Y | N1-CloudCampus,Napredna,S127E Series, SnS, Po uređaju,1Godina |
N1-S127E-FToA-Lic | N1-Nadogradnja-temelja na napredno,S127E,Po uređaju |
N1-S127E-FToA-SnS1Y | N1-Nadogradnja-temelja na napredno,S127E,SnS,Po uređaju,1Godina |
N1-AC1.0-AM-15-Lic | N1-CloudCampus, access management -AC1.0, 15 terminals |
N1-AC1.0-AM-15-SnS1Y | N1- CloudCampus, access management -AC1.0, software subscription and assurance annual fee, 15 terminals, 1 godina |
CI-X7MSwitch-U | CampusInsight-Network Intelligent Analysis Upgrade Package -X7 Series Modular Switches, Po uređaju |
CI-X7MSwitch-U-SnS1Y | CampusInsight-network intelligent analysis upgrade package -X7 series modular switches, annual software subscription and assurance fee, one year for each device |
Huawei S12700E-12 Switch Product Applications
