सिंगलमोड फाइबर और मल्टीमोड फाइबर के बीच विशिष्ट अंतर

1)ऑप्टिकल कनेक्टर द्वारा:

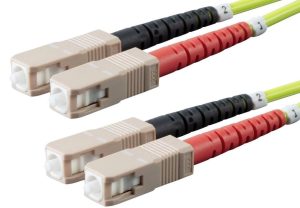

एलसी फाइबर पैच केबल; एफसी पैच केबल; एससी फाइबर केबल; एसटी पैच केबल; एमयू फाइबर पैच केबल; एमटीआरजे पैच कॉर्ड; E2000 पैच केबल; एमपीओ फाइबर केबल.

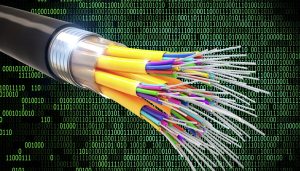

2)फाइबर ऑप्टिक केबल प्रकार द्वारा
सिंगल मोड फाइबर ऑप्टिक केबल: आम तौर पर पीले रंग में और लंबी संचरण दूरी के लिए उपयोगी;
मल्टीमोड फाइबर ऑप्टिक केबल: आम तौर पर मल्टीमोड पैच केबल नारंगी या भूरे रंग के होते हैं और इसलिए कम दूरी के ट्रांसमिशन के लिए उपयोग किए जाते हैं.
3)फाइबर ऑप्टिक केबल जैकेट द्वारा
पीवीसी: गैर ज्वाला मंदक;
एलएसजेडएच : कम धुआं शून्य हैलोजन, ज्वाला मंदक

• फाइबर ऑप्टिक कनेक्टर प्रकार: नियंत्रण रेखा, एफसी, अनुसूचित जाति, अनुसूचित जनजाति, में, एमटीआर, ई2000, एमपीओ
• फेरूल इंटरफ़ेस प्रकार: पीसी, यूपीसी, एपीसी
• फाइबर कोर: सिंप्लेक्स, डुप्लेक्स, 4 फाइबर, 8 रेशे आदि.
• फाइबर प्रकार: एकल मोड (जी.652, जी655), बहुपद्वति(50/125)/(62.5/125)
• 100% निवेशन वापसी हानि, अंतिम चेहरा और हस्तक्षेप निरीक्षण
• कम प्रविष्टि हानि, उच्च वापसी हानि
• उत्कृष्ट यांत्रिक सहनशक्ति
• निविष्ट वस्तु का नुकसान: <0.5 डीबी
• प्रचालन तापमान: -20?? को 85??सी
• 10G OM3 OM4 फाइबर केबल उपलब्ध है

संचरण बिंदु के विभिन्न मापांक के अनुसार, ऑप्टिकल फाइबर को सिंगल-मोड फाइबर और मल्टीमोड फाइबर में विभाजित किया जा सकता है.

कहा गया “तरीका” एक निश्चित कोणीय गति से ऑप्टिकल फाइबर में प्रवेश करने वाली प्रकाश की किरण को संदर्भित करता है. सिंगल-मोड फाइबर प्रकाश स्रोत के रूप में सॉलिड-स्टेट लेजर का उपयोग करता है, और मल्टीमोड फाइबर प्रकाश स्रोत के रूप में प्रकाश उत्सर्जक डायोड का उपयोग करता है. मल्टीमोड फाइबर प्रकाश की कई किरणों को फाइबर में एक साथ यात्रा करने की अनुमति देते हैं, जिसके परिणामस्वरूप मोड फैलाव होता है (क्योंकि प्रत्येक “तरीका” प्रकाश एक अलग कोण पर फाइबर में प्रवेश करता है और वे एक अलग समय पर दूसरे समापन बिंदु पर पहुंचते हैं, एक सुविधा जिसे मोड फैलाव कहा जाता है).

इसलिए, मल्टीमोड फाइबर का कोर मोटा होता है, संचरण गति कम है, दूरी कम है, और समग्र ट्रांसमिशन प्रदर्शन खराब है, लेकिन इसकी लागत अपेक्षाकृत कम है, और इसका उपयोग आम तौर पर इमारतों या भौगोलिक दृष्टि से निकटवर्ती वातावरण में किया जाता है. सिंगल-मोड फाइबर केवल प्रकाश किरण के प्रसार की अनुमति दे सकता है, इसलिए एकल-मोड फाइबर में कोई मोड फैलाव विशेषताएँ नहीं होती हैं, इसलिए, सिंगल-मोड फाइबर का कोर तदनुसार पतला होता है, ट्रांसमिशन आवृत्ति बैंडविड्थ, बड़ी क्षमता, लंबी संचरण दूरी, लेकिन क्योंकि इसके लिए लेजर स्रोत की आवश्यकता होती है, लागत अधिक है.

मल्टीमोड फाइबर मल्टीमोड फाइबर में ऑप्टिकल सिग्नल कई रास्तों से फैलता है; आमतौर पर इसे तब लगाने की सलाह दी जाती है जब दूरी एक मील से कम हो.

मल्टीमोड फाइबर के ट्रांसमीटर से रिसीवर तक की प्रभावी दूरी लगभग है 5 मील. उपलब्ध अनुवर्ती ट्रांसमिट/प्राप्त डिवाइस के प्रकार और गुणवत्ता से भी प्रभावित होता है; प्रकाश स्रोत जितना मजबूत होगा, रिसीवर जितना अधिक संवेदनशील होगा और दूरी उतनी ही अधिक होगी. अध्ययनों से पता चला है कि मल्टीमोड फाइबर की बैंडविड्थ लगभग 4000Mb/s है。

पल्स चौड़ीकरण को खत्म करने के लिए सिंगल-मोड फाइबर का निर्माण किया जाता है. छोटे कोर आकार के कारण (7-9 माइक्रोन), हल्की छलांग समाप्त हो जाती है. फोकस्ड लेजर स्रोतों का उपयोग किया जाता है 1310 और 1550 एनएम तरंग दैर्ध्य. ये लेज़र सीधे छोटे कोर में चमकते हैं और बिना ध्यान देने योग्य उछाल के रिसीवर तक फैल जाते हैं. यदि मल्टीमोड की तुलना शिकार से की जा सकती है, और एक ही समय में कई प्रक्षेप्यों को बंदूक की बैरल में लोड किया जा सकता है, फिर सिंगल-मोड एक राइफल है, और एक ही रोशनी गोली के समान है.

सिंगल-मोड फाइबर सिंगल-मोड फाइबर का पतला कोर प्रकाश को सीधे केंद्र में उत्सर्जित करने की अनुमति देता है. लंबी दूरी के लिए अनुशंसित.

इसके अलावा, सिंगल-मोड सिग्नल की दूरी हानि मल्टीमोड की तुलना में कम होती है. सर्वप्रथम 3000 पैर, मल्टीमोड फाइबर नष्ट हो सकता है. इसकी LED है 50% इसकी ऑप्टिकल सिग्नल शक्ति की, जबकि सिंगलमोड केवल हारता है 6.25% समान दूरी पर इसके लेज़र सिग्नल का.

सिंगलमोड की बैंडविड्थ क्षमता इसे उच्च गति और लंबी दूरी के डेटा ट्रांसमिशन के लिए एकमात्र विकल्प बनाती है. हाल के परीक्षणों से यह पता चला है 64 40G ईथरनेट के चैनलों को की दूरी तक प्रसारित किया जा सकता है 2,840 सिंगल-मोड ऑप्टिकल केबल पर मील.

सुरक्षा अनुप्रयोगों में, मल्टीमोड या सिंगलमोड चुनने में सबसे आम निर्णायक कारक दूरी है. यदि केवल बच्चों के मील हैं, मल्टीमोड को प्राथमिकता दी जाती है क्योंकि एलईडी ट्रांसमीटर/रिसीवर सिंगलमोड के लिए आवश्यक लेजर की तुलना में बहुत सस्ते होते हैं. यदि दूरी अधिक हो तो सिंगल-मोड फाइबर सर्वोत्तम है 5 मील. विचार करने योग्य एक अन्य मुद्दा बैंडविड्थ है; यदि भविष्य के अनुप्रयोगों में बड़े बैंडविड्थ डेटा सिग्नल का प्रसारण शामिल हो सकता है, तो सिंगल-मोड सबसे अच्छा विकल्प होगा.

ट्रांसमिशन मोड द्वारा

ऑप्टिकल फाइबर में प्रकाश के संचरण मोड के अनुसार, इसे विभाजित किया जा सकता है: सिंगल-मोड फाइबर और मल्टीमोड फाइबर.
मल्टीमोड फाइबर का मुख्य व्यास 50~62.5μm है, क्लैडिंग का बाहरी व्यास 125μm है, और सिंगल-मोड फाइबर का मुख्य व्यास है 8.3 माइक्रोन, और क्लैडिंग का बाहरी व्यास 125μm है. ऑप्टिकल फाइबर कम तरंग दैर्ध्य पर काम करते हैं 0.85 माइक्रोन, की लंबी तरंग दैर्ध्य 1.31 μm और 1.55 माइक्रोन. फाइबर हानि आम तौर पर तरंग दैर्ध्य की लंबाई के साथ कम हो जाती है, 0.85μm हानि 2.5dB/किमी है, 1.31μm हानि 0.35dB/किमी है, 1.55μm हानि 0.20dB/किमी है, जो कि ऑप्टिकल फाइबर का सबसे कम नुकसान है, 1.65μm हानि से ऊपर तरंग दैर्ध्य बढ़ने लगता है. OHˉ के अवशोषण के कारण, 0.90~1.30μm और 1.34~1.52μm की सीमा में हानि शिखर हैं, और इन दोनों श्रेणियों का पूरी तरह से उपयोग नहीं किया गया है. 80 के दशक से, अधिक एकल-मोड फ़ाइबर का उपयोग करने की प्रवृत्ति रही है, और 1.31μm की लंबी तरंग दैर्ध्य का उपयोग पहले किया जाता है.

मल्टीमोड फाइबर मल्टीमोड फाइबर: मध्य कांच का कोर मोटा है (50 या 62.5μm) और प्रकाश के कई प्रकार संचारित कर सकता है. तथापि, मोड के बीच फैलाव बड़ा है, जो डिजिटल सिग्नल संचारित करने की आवृत्ति को सीमित करता है, और दूरी बढ़ने के साथ और भी गंभीर हो जाएगी. उदाहरण के लिए, 600MB/KM फाइबर में 2KM पर केवल 300MB बैंडविड्थ होती है. इसलिए, मल्टीमोड ऑप्टिकल फाइबर द्वारा प्रेषित दूरी अपेक्षाकृत करीब होती है, आम तौर पर केवल कुछ किलोमीटर.

सिंगल मोड फाइबर: केंद्रीय कांच का कोर बहुत पतला है (कोर व्यास आम तौर पर होता है 9 या 10 माइक्रोन) और केवल एक प्रकार का प्रकाश संचारित कर सकता है. इसलिए, इसका अंतर-मोड फैलाव बहुत छोटा है, लंबी दूरी के संचार के लिए उपयुक्त, लेकिन अभी भी सामग्री फैलाव और वेवगाइड फैलाव हैं, ताकि सिंगल-मोड ऑप्टिकल फाइबर में प्रकाश स्रोत की वर्णक्रमीय चौड़ाई और स्थिरता के लिए उच्च आवश्यकताएं हों, वह है, वर्णक्रमीय चौड़ाई संकीर्ण होनी चाहिए और स्थिरता अच्छी होनी चाहिए. बाद में यह पाया गया कि तरंग दैर्ध्य पर 1.31 माइक्रोन, the material dispersion and waveguide dispersion of single-mode fiber are either positive and one negative, and the magnitude is exactly the same. This means that at a wavelength of 1.31μm, the total dispersion of single-mode fiber is zero. From the perspective of the loss characteristics of the fiber, 1.31μm is exactly a low-loss window of the fiber. In this way, the 1.31μm wavelength region has become an ideal working window for optical fiber communication, and it is also the main working band of the practical optical fiber communication system. The main parameters of 1.31μm conventional single-mode fiber are determined by the International Telecommunication Union ITU-T in the G652 recommendation, so this fiber is also known as G652 fiber.

सिंगल-मोड फाइबर केवल एक मोड संचारित कर सकता है, जबकि मल्टीमोड फाइबर कई मोड संचारित कर सकता है, क्योंकि मल्टीमोड फाइबर में गंभीर मोड फैलाव होता है, इसलिए संचरण दूरी बहुत लंबी नहीं है. सिंगल-मोड फाइबर से अधिक संचारित कर सकता है 4000 मीटर की दूरी पर. मल्टीमोड फाइबर, वहीं दूसरी ओर, से अधिक ही संचारित कर सकता है 1000-2000 मीटर की दूरी पर. अब तकनीक में काफी सुधार हो गया है, और विभिन्न विशेष ऑप्टिकल फाइबर का भी उपयोग शुरू हो गया है.
सिंगल-मोड फाइबर सिंगल-फाइबर ट्रांसीवर का समर्थन करता है, और इसका कार्यान्वयन यह है कि एक छोर तरंग दैर्ध्य का उपयोग करता है 1500 और एक तरंग दैर्ध्य 1300, जबकि दूसरा सिरा विपरीत है, की तरंग दैर्ध्य का उपयोग करना 1500 और एक तरंग दैर्ध्य 1300 एक जगह पर. कुछ लोग इसे डुप्लेक्स कहते हैं. वास्तव में, यह सटीक नहीं है, इसे मल्टीप्लेक्सिंग कहा जाना चाहिए.

मल्टीमोड फ़ाइबर केवल दोहरे फ़ाइबर ट्रांससीविंग का समर्थन करता है, क्योंकि मल्टीमोड अपवर्तन द्वारा प्रसारित होता है, और दो तरंग दैर्ध्य को फाइबर पर अलग-अलग दिशाओं में प्रसारित नहीं किया जा सकता है. केवल एक तरंग दैर्ध्य का उपयोग किया जा सकता है, इसलिए इसे मल्टीप्लेक्स नहीं किया जा सकता.

1. सिंगल-मोड फाइबर कोर व्यास छोटा है (लगभग 10 मी), केवल एक मोड ट्रांसमिशन की अनुमति देता है, छोटा फैलाव, लंबी तरंग दैर्ध्य पर काम करता है (1310एनएम और 1550 एनएम), और ऑप्टिकल उपकरणों के साथ युग्मन अपेक्षाकृत कठिन है
2. मल्टीमोड फाइबर का कोर व्यास बड़ा होता है (62.5मी या 50मी), ट्रांसमिशन के सैकड़ों तरीकों की अनुमति, बड़ा फैलाव, 850nm या 1310nm पर काम करना. ऑप्टिकल घटकों से युग्मन अपेक्षाकृत आसान है

ऑप्टिकल मॉड्यूल के लिए, सच पूछिये तो, कोई सिंगल-मोड और मल्टी-मोड नहीं है. तथाकथित सिंगल-मोड और मल्टी-मोड मॉड्यूल ऑप्टिकल टर्मिनल मॉड्यूल में उपयोग किए जाने वाले ऑप्टिकल उपकरणों को संदर्भित करते हैं और किस प्रकार के ऑप्टिकल फाइबर सर्वोत्तम ट्रांसमिशन विशेषताओं के साथ सहयोग कर सकते हैं।.

सिंगलमोड फाइबर और मल्टीमोड फाइबर को कोर के आकार से आसानी से पहचाना जा सकता है. सिंगल-मोड फाइबर का कोर बहुत छोटा होता है, लगभग 4~10um, और केवल मुख्य मोड प्रसारित करता है. यह मोडल फैलाव से पूरी तरह बचता है, जिसके परिणामस्वरूप एक विस्तृत ट्रांसमिशन बैंड और एक बड़ी ट्रांसमिशन क्षमता प्राप्त हुई. यह ऑप्टिकल फाइबर बड़ी क्षमता के लिए उपयुक्त है, लंबी दूरी की ऑप्टिकल फाइबर संचार. यह भविष्य में ऑप्टिकल फाइबर संचार और प्रकाश तरंग प्रौद्योगिकी के विकास में एक अपरिहार्य प्रवृत्ति है.

मल्टीमोड फाइबर को मल्टीमोड म्यूटेशन फाइबर और मल्टीमोड ग्रेडिएंट फाइबर में विभाजित किया गया है. पहले वाले में बड़ा कोर व्यास और अधिक ट्रांसमिशन मोड हैं, इसलिए बैंडविड्थ संकीर्ण है और ट्रांसमिशन क्षमता छोटी है; बाद वाले कोर में अपवर्तनांक त्रिज्या की वृद्धि के साथ घटता जाता है, और अपेक्षाकृत छोटा मोडल फैलाव प्राप्त किया जा सकता है, इसलिए फ़्रीक्वेंसी बैंड व्यापक है और ट्रांसमिशन क्षमता बड़ी है, और उत्तरार्द्ध आमतौर पर वर्तमान में उपयोग किया जाता है.

ऑप्टिकल फाइबर संचार के सिद्धांत में, ऑप्टिकल फाइबर को सिंगल-मोड और मल्टी-मोड में विभाजित किया गया है, अंतर यह है:

1. सिंगल-मोड फाइबर कोर व्यास छोटा है (लगभग 10 मी), केवल एक मोड ट्रांसमिशन की अनुमति है, फैलाव छोटा है, लंबी तरंग दैर्ध्य पर काम करना (1310एनएम और 1550 एनएम), और ऑप्टिकल उपकरणों के साथ युग्मन अपेक्षाकृत कठिन है.
2. मल्टीमोड फाइबर का कोर व्यास बड़ा होता है (62.5मी या 50मी), ट्रांसमिशन के सैकड़ों तरीकों की अनुमति, बड़ा फैलाव, 850nm या 1310nm पर काम करना. ऑप्टिकल घटकों से युग्मन अपेक्षाकृत आसान है.

ऑप्टिकल मॉड्यूल के लिए, सच पूछिये तो, कोई सिंगल-मोड और मल्टी-मोड नहीं है. तथाकथित सिंगल-मोड और मल्टी-मोड मॉड्यूल ऑप्टिकल टर्मिनल मॉड्यूल में उपयोग किए जाने वाले ऑप्टिकल उपकरणों को संदर्भित करते हैं और कौन से ऑप्टिकल फाइबर सर्वोत्तम ट्रांसमिशन विशेषताओं को प्राप्त कर सकते हैं.
