Huawei SmartAX MA5800 X15 OLT is NG OLT, 19inch, with 11U height 15 service slots, 200G throughput per slot, supporting GPON, 10जी पोन, 40G/100G PON ready; H901BPIB subrack equipped with 2xH901MPLA, 2xH901PILA
Huawei SmartAX MA5800 X15 OLT Product Overview
Huawei SmartAX MA5800 X15 OLT (MA5800-X15 for short) is the industry’s first distributed architecture intelligent aggregation OLT platform。 MA5800 X15 proviDES xPON, P2P GE and 10GE access. Huawei MA5800-X15 supports a variety of networking modes, including FT Tx and D-CCAP, to meet the needs of various service scenarios such as home access, enterprise access, mobile bearer, and Wi-Fi hotspot backhaul. Full business.

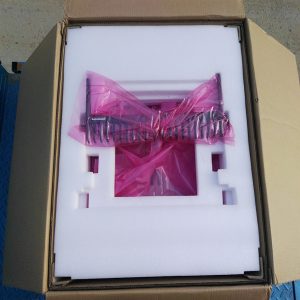

Huawei SmartAX MA5800 X15 OLT Product Pictures
Huawei SmartAX MA5800 X15 OLT Product Specifications
| वस्तु | MA5800-X17 | MA5800-X15 | MA5800-X7 | MA5800-X2 |
| DIMENSIONS (डब्ल्यू एक्स डी एक्स एच) | 493 मिमी एक्स 287 मिमी एक्स 486 मिमी | 442 मिमी एक्स 287 मिमी एक्स 486 मिमी | 442 मिमी एक्स 268.7 मिमी एक्स 263.9 मिमी | 442 मिमी एक्स 268.7 मिमी एक्स 88.1 मिमी |
| सिस्टम की स्विचिंग क्षमता | 7 टीबिट/एस | 480 जीबीआईटी/एस | ||
| एक सब्रैक में पोर्ट की अधिकतम संख्या | 272 एक्स जीपीओएन/ईपीओएन | 240 एक्स जीपीओएन/ईपीओएन | 112 एक्स जीपीओएन/ईपीओएन | 32 एक्स जीपीओएन/ईपीओएन |
| 816 एक्स जीई/एफई | 720 एक्स जीई/एफई | 336 एक्स जीई/एफई | 96 एक्स जीई/एफई | |
| 136 x 10G GPON/10G EPON | 120 x 10G GPON/10G EPON | 56 x 10G GPON/10G EPON | 16 x 10G GPON/10G EPON | |
| 136 x 10जी जीई | 120 x 10जी जीई | 56 x 10जी जीई | 16 x 10जी जीई | |
| 544 एक्स ई1 | 480 एक्स ई1 | 224 एक्स ई1 | 64 एक्स ई1 | |
| परिवेश का तापमान | -40डिग्री सेल्सियस से 65 डिग्री सेल्सियस* | |||
| *: MA5800 -25°C के न्यूनतम तापमान पर शुरू हो सकता है और -40°C पर चल सकता है. 65°C तापमान वायु सेवन वेंट पर मापा गया उच्चतम तापमान है | ||||
| कार्यशील वोल्टेज रेंज | -38.4वी डीसी से -72 वी डीसी | डीसी बिजली की आपूर्ति: | ||
| -38.4V से -72V | ||||
| एसी बिजली की आपूर्ति: | ||||
| 100वी से 240 वी | ||||
| परत 2 विशेषताएँ | वीएलएएन + मैक अग्रेषण, SWLAN + सीवीएलएएन अग्रेषण, पीपीपीओई+, और डीएचसीपी विकल्प82 | |||
| परत 3 विशेषताएँ | स्थैतिक मार्ग, आरआईपी/आरआईपीएनजी, ओएसपीएफ/ओएसपीएफv3, आईएस-आईएस, बीजीपी/बीजीपी4+, एआरपी, डीएचसीपी रिले, और वीआरएफ | |||
| एमपीएलएस & वजन3 | एमपीएलएस एलडीपी, एमपीएलएस आरएसवीपी-टीई, एमपीएलएस ओएएम, एमपीएलएस बीजीपी आईपी वीपीएन, सुरंग सुरक्षा स्विचिंग, टीडीएम/ईटीएच पीडब्ल्यूई3, और पीडब्लू सुरक्षा स्विचिंग | |||
| आईपीवी6 | IPv4/IPv6 डुअल स्टैक, IPv6 L2 और L3 अग्रेषण, और DHCPv6 रिले | |||
| मल्टीकास्ट | आईजीएमपी वी2/वी3, आईजीएमपी प्रॉक्सी/स्नूपिंग, एमएलडी v1/v2, एमएलडी प्रॉक्सी/स्नूपिंग, और वीएलएएन-आधारित आईपीटीवी मल्टीकास्ट | |||
| क्यूओएस | यातायात वर्गीकरण, प्राथमिकता प्रसंस्करण, trTCM-आधारित यातायात पुलिसिंग, WRED, यातायात को आकार देना, मुख्यालय, पीक्यू/डब्ल्यूआरआर/पीक्यू + डब्ल्यूआरआर, और ए.सी.एल | |||
| सिस्टम विश्वसनीयता | जीपीओएन टाइप बी/टाइप सी सुरक्षा, 10जी जीपीओएन प्रकार बी सुरक्षा, बीएफडी, ई.आर.पी.एस (जी.8032), एमएसटीपी, इंट्रा-बोर्ड और इंटर-बोर्ड LAG, इन-सर्विस सॉफ़्टवेयर अपग्रेड (ISSU) नियंत्रण बोर्ड का, 2 नियंत्रण बोर्ड और 2 अतिरेक संरक्षण के लिए पावर बोर्ड, इन-सर्विस बोर्ड दोष का पता लगाना और सुधार करना, और सेवा अधिभार नियंत्रण | |||
Huawei SmartAX MA5800 X15 OLT Product Features
Huawei SmartAX MA5800 X15 OLT is widely recognized by operators as the FTT x network has advantages in full-service bearer, bandwidth upgrade and network maintenance. The global mainstream operators have begun to use FTTx networks for high-value enterprise customer access and mobile.
Huawei SmartAX MA5800 X15 OLT is designed to adapt to the trend of “flat capacity and less office” in the flattening of the network and the CO room. The new generation of OLTs needs to have the capability of access aggregation and integration to achieve “one fibre full service, unified-access layer”.
Huawei SmartAX MA5800 X15 OLT is a unified aggregation platform for the full-service fibre access network. The new-generation OLT needs to have high-reliability networking capabilities and support three high-reliability designs on the device side, line side, and network side. At the equipment layer, all components of the OLT are designed with dual backup redundancy to prevent single point of failure.
Huawei SmartAX MA5800 X15 OLT Service Cards
| Control Board | |
| एच901एमपीएलबी | 4 GE/10GE अपस्ट्रीम ट्रांसमिशन पोर्ट और लोड शेयरिंग का समर्थन करता है. डिफ़ॉल्ट रूप से, MA5800 नियंत्रण बोर्ड के माध्यम से अपस्ट्रीम नेटवर्क से जुड़ता है |
| एच901एमपीएलए | |
| H901CKUA | स्ट्रेटम-3 घड़ी एमपीएलबी और एमपीएलए के साथ काम करके कार्य करती है |
| अपलिंक इंटरफ़ेस बोर्ड | |
| H901NXED | उन्नत 8-पोर्ट 10GE अपस्ट्रीम इंटरफ़ेस बोर्ड, 10GE/GE ईथरनेट अपस्ट्रीम ट्रांसमिशन को सपोर्ट करता है. NXED का उपयोग तब किया जाता है जब MA5800 में वर्तमान में उपलब्ध कराए गए अपस्ट्रीम पोर्ट पर्याप्त नहीं होते हैं. |
| यूनिवर्सल इंटरफ़ेस बोर्ड | |
| H901CIUA | तुल्यकालिक समय/घड़ी सिग्नल इनपुट&आउटपुट इंटरफ़ेस, अलार्म पैरामीटर/बूलियन मान इनपुट&आउटपुट इंटरफ़ेस. RS485 सीरियल पोर्ट, और पारदर्शी ट्रांसमिशन ईथरनेट पोर्ट प्रदान करता है. |
| सेवा मंडल | |
| H901GPHF | 16 एक्सेस सेवाओं के लिए GPON पोर्ट |
| एच901जीपीएसएफ | 16 घर तक पहुंच सेवाओं के लिए GPON पोर्ट |
| H901XGHD | 8 एक्सेस सेवाओं के लिए असममित 10G GPON पोर्ट. |
| H901TWED | 8 एक्सेस सेवाओं के लिए सममित 10G GPON पोर्ट. |
| H901EDSH | 32-चैनल E1 अपस्ट्रीम बोर्ड, देशी टीडीएम मोड का समर्थन. |
| H901OGHK | 48-पोर्ट एग्रीगेटेड GE/FE ऑप्टिकल इंटरफ़ेस बोर्ड, तक सपोर्ट कर रहा है 48 जीई/एफई के चैनल |
| H901OXHD | 8-पोर्ट एग्रीगेट 10GE ऑप्टिकल इंटरफ़ेस बोर्ड, GE/10GE ईथरनेट एकत्रीकरण का समर्थन करना. |
| बिजली बोर्ड | |
| H901PILA | -48वी डीसी इनपुट |
| फैन मॉनिटरिंग बोर्ड | |
| एच901एफएमएलए | प्रशंसकों को विद्युत आपूर्ति; पंखों को नियंत्रित और मॉनिटर करता है |
| एच901एफएमएमए | प्रशंसकों को विद्युत आपूर्ति; controls and moniotes the fans |

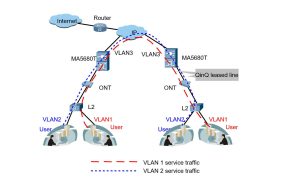

Huawei SmartAX MA5800 X15 OLT Product Applications
