תיאור
Huawei XSHF Service Board is a 16-port XGS-PON OLT interface board, and works together with the optical network unit (אוֹתוֹ) to provide XGS-PON access services.
Huawei XSHF Service Board Product Overview
Huawei XSHF Service Board is a 16-port XGS-PON OLT interface board, which cooperates with terminal ONU (Optical Network Unit) equipment to realize XGS-PON service access. The boards is applied for MA5800 series OLT.
The MA5800 multi-service access device is a 4K/8K/VR Ready OLT in the gigabit ultra-broadband era. It adopts a distributed architecture and supports PON/10G PON/GE/10GE co-platforms. The MA5800 supports multi-media Gigabit aggregation, the best 4K/8K/VR video experience, multi-service virtualization co-platform, ו-50G PON אבולוציה חלקה.
MA5800 series frame products include three sizes of large, medium and small, namely MA5800-X17, MA5800-X7 ו MA5800-X2, which support various networking applications such as FTTB/FTTC/FTTD/FTTH/D-CCAP. The 1U box-type OLT product MA5801 supports all-optical access coverage in low-density areas.
The MA5800 can help operators meet the development needs of “wider, faster and smarter” gigabit ultra-broadband networks, and meet users’ extreme service experience for 4K/8K/VR video; support future smart homes and all-optical parks. באותו הזמן, the MA5800 can realize the unified bearer of multiple services such as home users, enterprise users, mobile bearer, and the Internet of Things, so as to simplify the network architecture, reduce the number of CO equipment rooms, and reduce operation and maintenance costs.

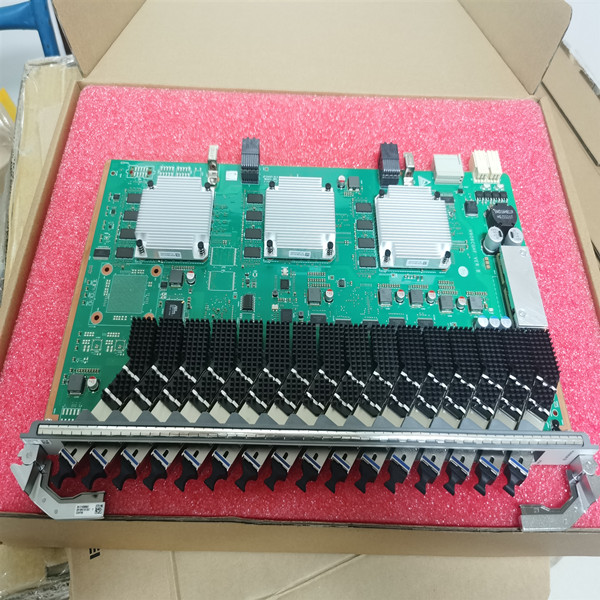

Huawei XSHF Service Board Product Pictures
Huawei XSHF Service Board Product Specifications
| מותג | Huawei |
| דֶגֶם | H901XSHF |
| נמל | 16 |
| יכולת שילוח | 160 Gbit/s |
| Rate mode | Asymmetric rate |
| Symmetric rate | |
| T-CONTs לכל יציאת PON | 2048 |
| תזרימי שירות לכל לוח PON | 16368 |
| גודל מסגרת מקסימלי | 2052 בתים |
| 9216 בתים(מסגרת ג'מבו מופעלת) | |
| מספר מקסימלי של כתובות MAC | 131072 |
| Maximum distance difference between two ONUS under the same pon port | 40ק"מ |
| FEC | Bidirection |
| סוג אנקפסולציה | SFP+ |
| סוג מחבר אופטי | SC |
| סוג סיבים אופטיים | מצב יחיד |
| יחס הכחדה | 8.2 dB |
| ממדים (W x D x H) | 23.30 מ"מ * 257.90 מ"מ * 399.20 מ"מ |
| טמפרטורת פעולה | -40מעלות צלזיוס עד +55 מעלות צלזיוס |
| סוּג | N1 Module: מודול אופטי דו-כיווני בעל סיב אחד, N1 |
| N2 Module:מודול אופטי דו-כיווני סיב אחד, N2 | |
| צריכת חשמל | סטָטִי: 51 W |
| מַקסִימוּם: 96 W | |
| הספק אופטי מינימלי | N1 Module: 2 dBm |
| N2 Module: 4 dBm | |
| הספק אופטי מרבי | N1 Module: 5 dBm |
| N2 Module: 7 dBm | |
| קצב יציאה | N1/N2 Module: |
| Tx: 9.953 Gbit/s | |
| Rx: 9.953/2.488 Gbit/s | |
| אורך גל הפעלה | N1/N2 Module: |
| Tx: 1577נ"מ | |
| Rx: 1270נ"מ | |
| רגישות מקלט מרבית | N1 Module: |
| ערוץ XG-PON: -27.5 dBm | |
| ערוץ XGS-PON: -26 dBm | |
| N2 Module: | |
| ערוץ XG-PON: -29.5 dBm | |
| ערוץ XGS-PON: -28 dBm | |
| עומס יתר כוח אופטי | N1 Module: |
| ערוץ XG-PON: -7 dBm | |
| ערוץ XGS-PON: -5 dBm | |
| N2 Module: | |
| ערוץ XG-PON: -9 dBm | |
| ערוץ XGS-PON: -7 dBm |
Huawei XSHF Service Board Product Features
- תמיכה בפונקציית סינון ניתוב כתובות מקור.
- תמיכה בפונקציית רשימה שחורה.
- תמיכה ב-DHCP option82 כדי לשפר את האבטחה של DHCP.
- תמיכה בכתובת MAC וחיבור יציאות, תמיכה בכתובת IP וחיבור יציאות.
- תומך בהגנה מפני התקפות זיוף של MAC/IP.
- תמיכה ב-ONU/ONT SN (מספר סידורי)/אימות סיסמה.
- תמיכה בהצפנה משולשת.
- GPON במורד הזרם מאמץ שיטה של שידור שידור מוצפן עבור משתמשים שונים, ותומך ב-AES (תקן הצפנה מתקדם) 128-הצפנת סיביות.
- תומך GPON Type B OLT כפול-homing.
- עבור רשת כפולה למעלה, Smart Link ו- Monitor Link נתמכים.
Huawei XSHF Service Board and more Related Boards
| GPON | XG-PON | XGS-PON | XG-PON ו-GPON Combo | XGS-PON ו-GPON Combo | נמל | ||
| HUAWEI | MA5608T/MA5680T | XGBC | 4 | ||||
| GPBD/GPBH | XGBD | 8 | |||||
| GPFD | 16 | ||||||
| MA5800 X2/X7/ | XGHD | TWED/XSHD/TWHD | CGID/CGHD | CSHD | 8 | ||
| GPLF/GPSF/GPUF/ | XGSF | XSHF | CGHF | CSHF | 16 | ||
| ZTE | C300/C320/C350 | GTGO | GTX | GTTO | GTBO | 8 | |
| GTGH | 16 | ||||||
| C600/C650/C680 | GFGH | GFXH | GFTH | GFBN/GFBH | GFCH | 16 | |
Huawei XSHF Service Board Product Applications
