תיאור
Huawei NXED 10G Uplink Board is 8-port 10GE/GE optical uplink board for MA5800 X2, MA5800 X7, MA5800 X15, MA5800 X17 OLT Products.
Huawei NXED 10G Uplink Board Product Overview
Huawei NXED 10G Uplink Board is an 8-port upstream interface board for MA5800 X2, MA5800 X7, MA5800 X15, MA5800 X17 OLT Products. This board provides 10GE/GE optical ports without 10GE SFP+ module equipped as default,
Huawei MA5800 series OLT products include MA5800-X17, MA5800-X15, MA5800-X7, ו MA5800-X2.
זה תומך ב-GPON, XG-PON, XGS-PON, XG-PON&משולבת GPON, XGS-PON&משולבת GPON, Flex-PONGE, 10GE, וממשקים נוספים.

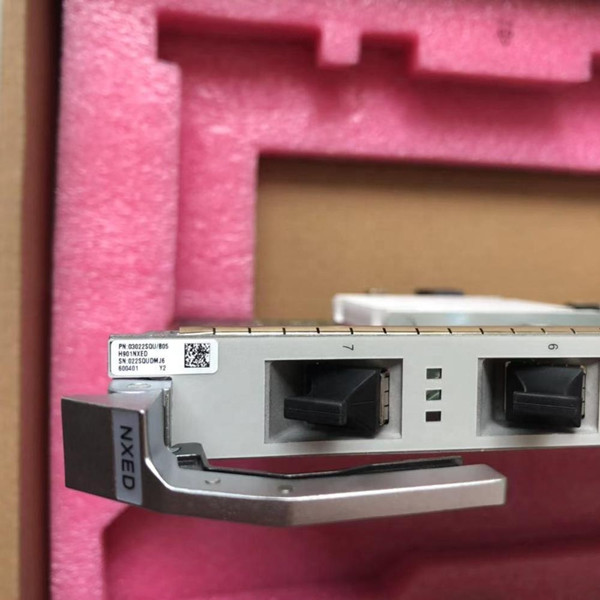

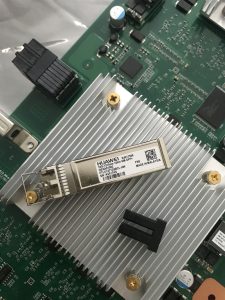

Huawei NXED 10G Uplink Board Product Pictures
Huawei NXED 10G Uplink Board Product Specifications
| מִפרָט | תיאור |
| מותג | Huawei |
| דֶגֶם | H901NXED |
| MAC address table size | 262143 |
| External ports | 8 x 10GE (SFP+)/GE (eSFP/SFP) |
| ממדים (מ"מ) | 23.30 (W) איקס 257.90 (ד) איקס 399.20 (ח) |
| מִשׁקָל (ק"ג) | 0.99 |
| צריכת חשמל (W) | סטָטִי: 40 |
| מַקסִימוּם: 53 | |
| טמפרטורת פעולה | -40מעלות צלזיוס עד +65 מעלות צלזיוס |
| Upstream transmission | נתמך |
| 1588v2 | נתמך |
| 1588ACR | נתמך |
| סנכרון שעון ETH | נתמך |
| Link aggregation | נתמך |
| Pluggable optical | נתמך |
| Protection group | נתמך |
| Temperature query and high-temperature alarm | נתמך |
| כיבוי חשמל אוטומטי במקרה של טמפרטורה גבוהה | נתמך |
Huawei NXED 10G Uplink Board Product Features
Huawei NXED 10G Uplink Board is an 8-port ETH optical interface upstream board that provides an uplink optical interface
- לְסַפֵּק 8 SFP 10GE/GE external interfaces.
- Support for selecting the line clock as the system clock. The entire board supports up to 80G bandwidth without convergence uplink.
- Support for Ethernet clock synchronization.
- Support high-temperature protection of boards.
- Support single-board power shutdown.
Huawei NXED 10G Uplink Board and More service Cards
| H901MPLB | 4 GE/10GE יציאות שידור במעלה הזרם ותומך בשיתוף עומסים. כברירת מחדל, MA5800 מתחבר לרשת במעלה הזרם דרך לוח הבקרה |
| H901MPLA | |
| H901CKUA | שכבה-3 מתפקדת על ידי עבודה עם MPLB ו-MPLA |
| לוח ממשק Uplink | |
| H901NXED | לוח ממשק 10GE משופר עם 8 יציאות Upastream, תומך בשידור 10GE/GE Ethernet במעלה הזרם. נעשה שימוש ב-NXED כאשר יציאות במעלה הזרם הניתנות כעת ב-MA5800 אינן מספיקות. |
| לוח ממשק אוניברסלי | |
| H901CIUA | קלט אות זמן/שעון סינכרוני&ממשקי פלט, פרמטר אזעקה/קלט ערך בוליאני&ממשק פלט. יציאות טוריות RS485, ומספק יציאות Ethernet שידור שקופות. |
| לוח שירות | |
| H901GPHF | 16 יציאות GPON לשירותי גישה |
| H901GPSF | 16 יציאות GPON לשירותי גישה לבית |
| H901XGHD | 8 יציאות GPON 10G אסימטריות לשירותי גישה. |
| H901TWED | 8 יציאות GPON 10G סימטריות לשירותי גישה. |
| H901EDSH | 32-לוח ערוץ E1 במעלה הזרם, תומך במצב TDM מקורי. |
| H901OGHK | 48-לוח ממשק אופטי מצטבר של GE/FE, תומך עד 48 ערוצים של GE/FE |
| H901OXHD | 8-לוח ממשק אופטי 10GE מצטבר, תומך בצבירה של GE/10GE Ethernet. |
| לוח חשמל | |
| H901PILA | 48כניסת V DC |
| לוח ניטור מאוורר | |
| H901FMLA | כוח ספק למאווררים; שולט ומנטר את המאווררים |
| H901FMMA | כוח ספק למאווררים; שולט ומנטר את המאווררים |
Huawei NXED 10G Uplink Board Product Panel
Huawei NXED 10G Uplink Board Product Applications
