Description
Quectel EC25-MX Mini PCIe Module is an LTE Cat 4 module in a standard PCI Express® Mini Card form factor delivering max downlink rates of 150Mbps and uplink rates of 50Mbps
Quectel EC25-MX Mini PCIe Module Product Overview
Quectel EC25-MX Mini PCIe Module is an LTE Cat 4 module in a standard PCI Express® Mini Card form factor delivering max downlink rates of 150Mbps and uplink rates of 50Mbps under LTE. Multiple-input multiple-output (MIMO) technology meets demands for data rate and link reliability. This module is also backward-compatible with existing 3G networks, so that it can be connected even in remote areas devoid of 4G network coverage. EC25-MX is optimized for networks in Mexico.
Quectel EC25-MX Mini PCIe Module supports Qualcomm® IZat™ location technology Gen8C Lite (GPS, GLONASS, BeiDou/Boussole, Galilée et QZSS), and the optional multiconstellation GNSS receiver greatly simplifies product design and provides quicker, more accurate and dependable positioning.

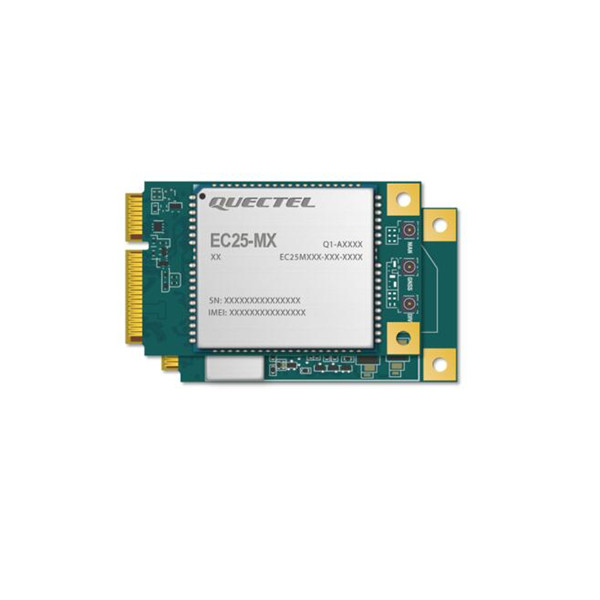

Quectel EC25-MX Mini PCIe Module Product Picture
Quectel EC25-MX Mini PCIe Module Product Specifications
| Marque | Quectel |
| Chat LTE 4 | EC25-MX Mini-PCIe |
| Région/Opérateur | Mexique |
| Dimensions (mm) | 30.0 × 51.0 × 4.9 |
| Température de fonctionnement | -35°C à +75°C |
| Température étendue | -40°C à +80°C |
| LTE-FDD | B2/B4/B5/B7/B28/B66 |
| WCDMA | B2/B4/B5 |
| GSM/BORD | / |
| GNSS | / |
| Transporteur | / |
| Réglementaire | Amérique: FCC North America: PTCRB Mexico: IFETEL |
| Autres | RoHS/WHQL |
| Débits de données LTE-FDD (Mbit/s) | 150 (DL)/ 50 (UL) |
| Débits de données LTE-TDD (Mbit/s) | / |
| Débits de données DC-HSPA+ (Mbit/s) | 42 (DL)/ 5.76 (UL) |
| Débits de données WCDMA (kbps) | 384 (DL)/ 384 (UL) |
| Débits de données EDGE (kbps) | / |
| Débits de données GPRS (kbps) | / |
| (U)Carte SIM | X 1 |
| USB 2.0 | X 1 |
| Audio Numérique (PCM) | X 1 |
| 2C | X 1 |
| LED_WWAN# | X 1 |
| W_DISABLE# | X 1 |
| UART | X 1 |
| PRESSE# | X 1 |
| Modes de codec vocal | HR/FR/EFR/AMR/AMR-WB |
| Arithmétique d'écho | Annulation de l'écho/suppression du bruit |
| VoLTE | Audio numérique et VoLTE (Voix sur LTE) |
| DTMF | ● |
| MAEO | ● |
| QMI/RmNet | ● |
| Lecture audio*/Enregistrement audio* | Facultatif |
| QuecLocator® | ● |
| Fichier Quec | ● |
| (U)Détection de la carte SIM | ● |
| Conducteurs | |
| Pilote série USB | les fenêtres 7/8/8.1/10, Linux 2.6 à 5.4, Android 4.x à 9.x |
| Pilote GNSS | / |
| Pilote RIL | Android 4.x à 10.x |
| NDIS | les fenêtres 7/ 8/ 8.1/ 10 |
| Pilote GobiNet | Linux 2.6 à 5.4 |
| Pilote QMI_WWAN | Linux 3.4 à 5.4 |
| Plage de tension d'alimentation | 3.0–3,6 V, 3.3 Type V. |
| Consommation d'énergie | 1.55 mA @ Sommeil, Tapez. |
| 20 mA au repos |
Quectel EC25-MX Mini PCIe Module Product Features
- Catégorie LTE 4 module optimisé pour les applications IoT à large bande
- LTE mondial, UMTS/HSPA(+) et couverture GSM/GPRS/EDGE
- Récepteur GNSS multi-constellation disponible pour les applications nécessitant des corrections rapides et précises dans n'importe quel environnement
- Technologie MIMO répondant aux exigences de débit de données et de fiabilité des liaisons dans les systèmes de communication sans fil par modem
- Facteur de forme standard de la mini-carte PCI Express (Mini-PCIe) idéal pour les fabricants souhaitant intégrer facilement la connectivité sans fil dans leurs appareils
Quectel EC25-MX Mini PCIe Module and More EC-25 Modules
EC25-E Mini PCIe
EC25-EU Mini PCIe
EC25-EUX Mini PCIe
EC25-J Mini PCIe
EC25-A Mini PCIe
EC25-V Mini PCIe
EC25-AF Mini PCIe
EC25-AFX Mini PCIe
EC25-AU Mini PCIe
EG25-G Mini PCIe
EC25-AFXD Mini PCIe (Données uniquement)
Quectel EC25-MX Mini PCIe Module Product Applications
