Huawei MPLA Board is 10G Gigabit main control unit for huawei OLT MA5800 X7 X15 X17
| Conseil | Canal vers la carte d'interface service/amont | Bande passante maximale par emplacement |
| H901MPLB | 17 100Canaux GE | 200 Gbit/s (mode de partage de charge) |
| H901MPLA | 17 50Canaux GE | 100 Gbit/s (mode de partage de charge) |
Huawei MPLA Board Product Overview
Huawei MPLA Board is the main control unit board, the core of system control and service exchange convergence, and can also be used as the management and control core of the unified network management. H901MPLA transmits key management and control information through the master-slave serial port, the in-band GE / 10GE channel and the service board, completes the configuration, management and control of the entire product, et implémente en même temps des protocoles de routage simples et d'autres fonctions.
The MA5800 multi-service access equipment is the industry’s first distributed architecture intelligent aggregation OLT platform, positionné comme l'OLT de nouvelle génération pour NG-PON

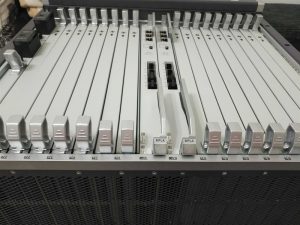

Huawei MPLA Board Product Pictures
Spécifications du produit de la carte Huawei MPLA
| Marque | Huawei |
| Modèle | MPLA |
| Bande passante par emplacement | 100Gbit/s (mode de partage de charge) |
| Tableau d'adresses MAC | 262144 |
| Accéder à l'Ontario | 17408 |
| Utilisateur de multidiffusion | 17408 |
| Canal de multidiffusion configurable | 4096 |
| Canal de multidiffusion simultané | 4000 |
| Table de routage IPv4 | 65536 |
| Table de routage IPv6 | 16384 |
| Port de service | 262144 |
| Tableau ARP | 65536 |
| Règle ACL | 1042 |
| Taille maximale du cadre | 2052 octets. Une fois la fonction de trame jumbo activée, |
| un maximum de 9216 les octets peuvent être pris en charge. | |
| Température de fonctionnement | -40°C à +65°C |
| Consommation d'énergie | Statique: 62W |
| Maximum: 117 W | |
| Dimensions(mm) | 31 (W)X 258.9 (D) X 399.1 (H) |
| Poids(kg) | 2.2 |
Indicateur lumineux du produit de la carte MPLA Huawei
| Indicateur Soie | Nom de l'indicateur | État de l'indicateur | Indicateur Description |
| EXÉCUTER ALM | Indicateur d'état de fonctionnement | Vert clignotant (cycle 1) | Le tableau fonctionne normalement |
| Vert clignotant (période 0,25s) | Démarrage sur une seule carte | ||
| Orange clignotant | Alarme haute température | ||
| Rouge fixe | Échec du fonctionnement d'une seule carte | ||
| ACTE | Indicateur d'état actif et veille | Toujours vert | Inactif / mode veille, le tableau est en état actif |
| Désactivé | Lorsqu'il est actif / mode veille, la carte est en état de veille | ||
| USB | Indicateur d'état de l'interface USB | Toujours vert | La reconnaissance du périphérique USB est normale |
| Vert clignotant | Le périphérique USB a une interaction avec les données | ||
| Désactivé | Le périphérique USB n’est pas connecté ou le périphérique USB est anormalement connecté | ||
| LIEN/AGIR | Lien / indicateur d'état des données | Toujours vert | Port établir la connexion |
| Vert clignotant | Il y a une transmission de données | ||
| 0~3 | Désactivé | Pas de connection |
Caractéristiques du produit de la carte Huawei MPLA
- Le plan de contrôle prend en charge les activités actives / basculement en mode veille
- Fournir le port série de maintenance CON et le port réseau de maintenance ETH, prendre en charge la maintenance locale et à distance
- Fournir un port série de surveillance de l'environnement ESC, soutenir l'accès à la surveillance environnementale
- Prise en charge du partage de charge au niveau du transfert
- Prise en charge de la synchronisation Ethernet
- Prise en charge 1588v2 et 1588ACR
Produit de carte Huawei MPLA et autres modèles associés
| SCUN | SCHU | MPLA | MPLB | |
| Équipement appliqué | MA5683T MA5680T | MA5683T MA5680T | MA5800-X7 | MA5800-X7 |
| MA5800-X15 | MA5800-X15 | |||
| MA5800-X17 | MA5800-X17 | |||
| Ports | TX0 RX0 à TX3 RX3 | 10GE0/GE0 à 10GE3/GE3 | TX0 RX0 à TX3 RX3 | TX0 RX0 à TX3 RX3 |
| (4 x ports SFP GE) | (4 x ports SFP 10GE/GE) | (4 x ports SFP+/SFP 10GE/GE) | (4 x ports SFP+/SFP 10GE/GE) |
Applications des produits de la carte Huawei MPLA
