GYTY53-74~84Xn Optic Cable is Loose sleeve layer stranded ordinary armored optical cable
GYTY53-74~84Xn Optic Cable Product Overview
The structure of GYTY53 fiber optic cable is similar to that of GYTA53, but it lacks a layer of aluminum armor. THE OUTER DIAMETER OF THIS FIBER OPTIC CABLE IS SMALLER THAN THAT OF THE GYTA53 AT 11MM, WHILE THE OUTER DIAMETER OF THE GYTA53 IS 12MM. GYTY53 optical cable is mainly used in high-voltage base station environment, its mechanical strength requirements are high, and the double-layer sheath makes it have a good anti-flattening effect and anti-rodent function.
The GYTA53 fiber optic cable adopts a loose sleeve stranded structure, and the optical fiber is sleeved into a loose tube made of high-modulus polyester material, and the sleeve is filled with waterproof compound. Le tube lâche (et corde de remplissage) are twisted around a non-metallic central reinforcing core (phosphorized wire) to form a compact core, and the gaps in the core are filled with water-blocking paste. After the longitudinal wrapping of the plastic-coated aluminum strip (APL), a layer of polyethylene inner sheath (PE) inner sheath is exqueezed, and then a layer of water barrier layer is reinforced, and then the double-sided plastic-coated steel strip (PSP) is longitudinally wrapped and then extruded into a polyethylene PE sheath into a cable. This kind of fiber optic cable is suitable for a variety of buried occasions, and its moisture-proof effect is better than that of steel belt, and it has a long life.

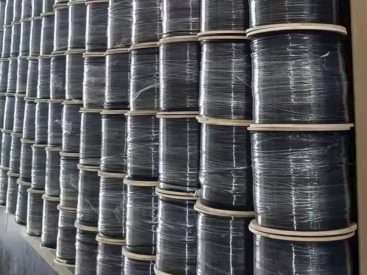

GYTY53-74~84Xn Optic Cable Product Pictures
GYTY53-74~84Xn Optic Cable Product Specifications
| Modèle de câble à fibre optique (par incréments de 2 fibres) | Nombre de fibres | Nombre de boîtiers | Nombre de cordes de remplissage | Poids du câble de référence (kg/km) |
La force de traction est autorisée Long terme/court terme (N) |
Force d'écrasement admissible Long terme/court terme (N/100mm) |
Rayon de courbure Dynamique statique (mm) |
|
| Gyty53-2 ~ 6xn | 2~6 | 1 | 5 | 160 | 1000/3000 | 1000/3000 | 12.5J/25D | |
| Gyty53-8 ~ 12xn | 8~12 | 2 | 4 | 160 | ||||
| Gyty53-14 ~ 18xn | 14~18 | 3 | 3 | 160 | ||||
| Gyty53-20 ~ 24xn | 20~24 | 4 | 2 | 160 | ||||
| Gyty53-26 ~ 30xn | 26~30 | 5 | 1 | 160 | ||||
| Gyty53-32 ~ 36xn | 32~36 | 6 | 0 | 160 | ||||
| Gyty53-38 ~ 48xn | 38~48 | 4 | 1 | 174 | ||||
| Gyty53-50 ~ 60xn | 50~60 | 5 | 0 | 174 | ||||
| Gyty53-62 ~ 72xn | 62~72 | 6 | 0 | 185 | ||||
| Gyty53-74 ~ 84xn | 74~84 | 7 | 1 | 214 | ||||
| Gyty53-86 ~ 96xn | 86~96 | 8 | 0 | 214 | ||||
| Gyty53-98 ~ 108xn | 98~108 | 9 | 1 | 245 | ||||
| Gyty53-110 ~ 120xn | 110~120 | 10 | 0 | 245 | ||||
| Gyty53-122 ~ 132xn | 122~132 | 11 | 1 | 281 | ||||
| Gyty53-134 ~ 144xn | 134~144 | 12 | 0 | 281 | ||||
| Gyty53-146 ~ 216xn | 146~216 | 13~18 | 5~0 | 281 | ||||
| Type de fibre | atténuation （+20℃） | bande passante | Ouverture numérique | Longueur d'onde de coupure du câble à fibre optique | ||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | — | — | ≤0,36 dB/km | ≤0,22dB/km | — | — | — | ≤1260nm |
| G.655 | — | — | ≤0,40 dB/km | ≤0,23dB/km | — | — | — | ≤1450nm |
| 50/125µm | ≤3,0 dB/km | ≤1,0 dB/km | — | — | ≥500MHz·km | ≥500MHz·km | 0.200±0,015 s.o. | — |
| 62.5/125µm | ≤3,3dB/km | ≤1,0 dB/km | — | — | ≥200MHz·km | ≥500MHz·km | 0.275±0,015 s.o. | — |
GYTY53-74~84Xn Optic Cable Product Features
- Très bonnes propriétés mécaniques et caractéristiques de température
- Le matériau du tube lâche lui-même a une bonne résistance à l'hydrolyse et une haute résistance
- The tube is filled with a special ointment to protect the optical fiber
- Good compression resistance and softness
- The following measures are taken to ensure the waterproof performance of the fiber optic cable:
- Single wire center reinforcing core
- The loose tube is filled with a special waterproofing compound
- Full core filling
- Double-sided plastic-coated steel tape (PSP) improves the moisture permeability of fiber optic cables
- Good water-blocking material prevents longitudinal water seepage of the fiber optic cable

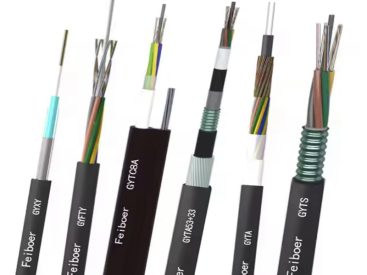

GYTY53-74~84Xn Optic Cable Product and More Optic Cables
Câble à fibre optique ignifuge pour mine de charbon à tube central (MGXTW)
Câble optique ignifuge pour mine de charbon à manchon lâche (MGTS)
Câble à fibre optique à soufflage d'air non métallique toronné (JET)
Câble à fibre optique miniature non métallique soufflé par air (JET)
Câble autoportant tout diélectrique (ADSS)
Câble à fibre optique résistant au feu (GJFZY53-FR)
Câble à fibre optique sec toronné à manchon lâche (DCFA)
Chiffre 8 Câble à fibre optique (GYTC8A)
Câble ruban à fibre optique blindé pour tube central (ENSEMBLE)
Câble à fibre optique ignifuge à tube central (GYXTZW)
Câble à fibre optique non blindé non métallique de type tube central (GYFXY)
Câble fibre optique non armé à tube central (GXY)
Câble à fibre optique blindé pour tube central (GYXS/GYXTW)
Câble à bande de fibres blindées légères toronnées à manchon lâche (GYDTS)
Câble à fibre optique non armé à gaine lâche et toronné (GYDTA)
Câble à fibre optique ignifuge non armé à noyau renforcé non métallique à gaine lâche toronné (GYFTZY)
GYTY53-74~84Xn Optic Cable Product Applications
Application: pipeline, aérien, enterrement direct

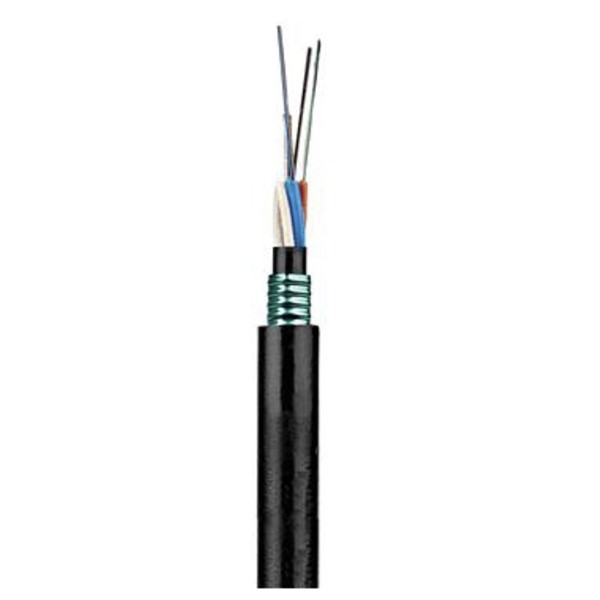

GYTY53-74~84Xn Optic Cable Product Structure
