Description
GYTY53-32~36Xn Optic Cable is Loose sleeve layer stranded ordinary armored optical cable
GYTY53-32~36Xn Optic Cable Product Overview
GYTY53 Communication échouée Le câble optique est une sorte de câble optique avec une structure stable, grande fiabilité, longue distance de transmission et bonnes performances anti-interférence, qui convient principalement aux frais généraux, pipeline et enterrement direct et autres méthodes de pose.
GYTY53 (metal reinforcing member, loose layer stranded filling, polyethylene sheath, longitudinal clad wrinkled steel tape armor, polyethylene sheathed outdoor optical cable for communication) optical cable is composed of single-mode or multi-mode optical fiber sleeved into a loose tube made of high-modulus plastic filled with waterproof compound. Au centre du noyau se trouve un noyau de renfort métallique, et pour certains comptes de base, the metal reinforcing core is also extruded with a layer of polyethylene (PE). Le tube lâche (et corde de remplissage) are twisted around a central reinforcing core to form a compact and rounded core, and the gaps within the core are filled with water-blocking compound. Polyethylene inner sheath, double-sided plastic-coated steel tape longitudinally wrapped and extruded polyethylene sheath

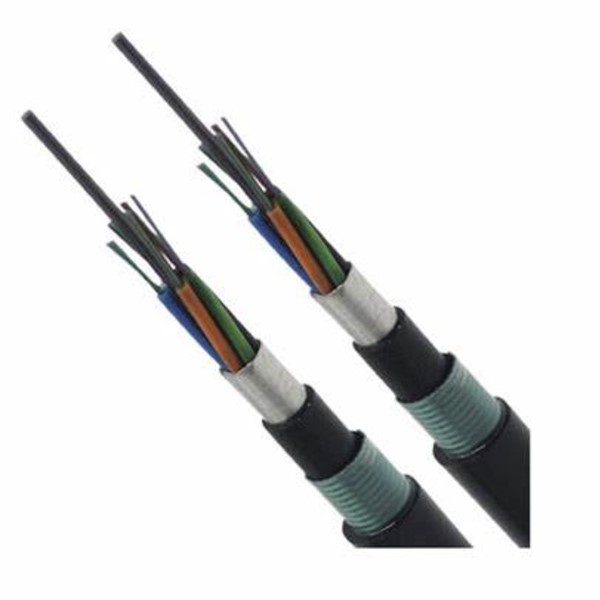

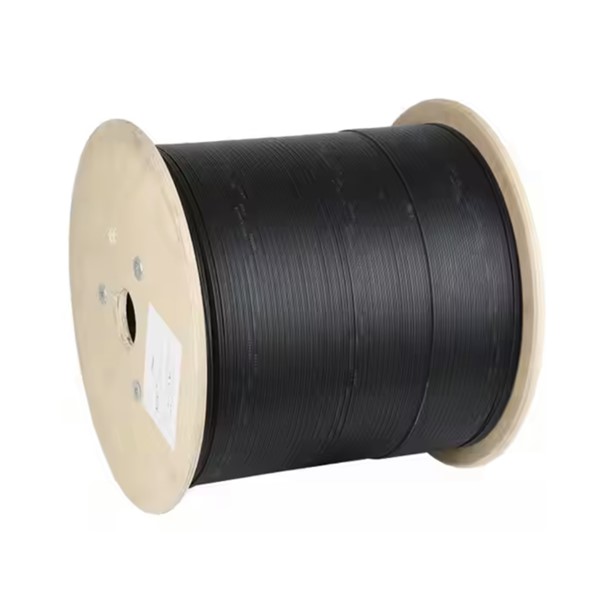

GYTY53-32~36Xn Optic Cable Product Pictures
GYTY53-32~36Xn Optic Cable Product Specifications
| Modèle de câble à fibre optique (par incréments de 2 fibres) | Nombre de fibres | Nombre de boîtiers | Nombre de cordes de remplissage | Poids du câble de référence (kg/km) |
La force de traction est autorisée Long terme/court terme (N) |
Force d'écrasement admissible Long terme/court terme (N/100mm) |
Rayon de courbure Dynamique statique (mm) |
|
| Gyty53-2 ~ 6xn | 2~6 | 1 | 5 | 160 | 1000/3000 | 1000/3000 | 12.5J/25D | |
| Gyty53-8 ~ 12xn | 8~12 | 2 | 4 | 160 | ||||
| Gyty53-14 ~ 18xn | 14~18 | 3 | 3 | 160 | ||||
| Gyty53-20 ~ 24xn | 20~24 | 4 | 2 | 160 | ||||
| Gyty53-26 ~ 30xn | 26~30 | 5 | 1 | 160 | ||||
| Gyty53-32 ~ 36xn | 32~36 | 6 | 0 | 160 | ||||
| Gyty53-38 ~ 48xn | 38~48 | 4 | 1 | 174 | ||||
| Gyty53-50 ~ 60xn | 50~60 | 5 | 0 | 174 | ||||
| Gyty53-62 ~ 72xn | 62~72 | 6 | 0 | 185 | ||||
| Gyty53-74 ~ 84xn | 74~84 | 7 | 1 | 214 | ||||
| Gyty53-86 ~ 96xn | 86~96 | 8 | 0 | 214 | ||||
| Gyty53-98 ~ 108xn | 98~108 | 9 | 1 | 245 | ||||
| Gyty53-110 ~ 120xn | 110~120 | 10 | 0 | 245 | ||||
| Gyty53-122 ~ 132xn | 122~132 | 11 | 1 | 281 | ||||
| Gyty53-134 ~ 144xn | 134~144 | 12 | 0 | 281 | ||||
| Gyty53-146 ~ 216xn | 146~216 | 13~18 | 5~0 | 281 | ||||
| Type de fibre | atténuation （+20℃） | bande passante | Ouverture numérique | Longueur d'onde de coupure du câble à fibre optique | ||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | — | — | ≤0,36 dB/km | ≤0,22dB/km | — | — | — | ≤1260nm |
| G.655 | — | — | ≤0,40 dB/km | ≤0,23dB/km | — | — | — | ≤1450nm |
| 50/125µm | ≤3,0 dB/km | ≤1,0 dB/km | — | — | ≥500MHz·km | ≥500MHz·km | 0.200±0,015 s.o. | — |
| 62.5/125µm | ≤3,3dB/km | ≤1,0 dB/km | — | — | ≥200MHz·km | ≥500MHz·km | 0.275±0,015 s.o. | — |
GYTY53-32~36Xn Optic Cable Product Features
- Structure stable: Le tube lâche en fibre optique dans le câble optique est placé dans un tube éponge rempli de gel étanche, qui a de bonnes performances imperméables et des performances de compression, qui peut assurer la stabilité et la fiabilité à long terme du câble optique.
- Grande fiabilité: Le tube lâche en fibre optique dans le câble optique est rempli de gel étanche, qui peut effectivement empêcher l'influence de l'humidité et de l'humidité sur la fibre optique, et assurer la qualité de la transmission et la fiabilité de la transmission du câble optique.
- Longue distance de transmission: Parce que la fibre optique dans le câble optique adopte un tube lâche de haute qualité et un gel étanche, Il peut assurer la distance de transmission et le taux de transmission de la fibre optique, qui convient à la transmission de communication longue distance.
- Bonnes performances anti-interférence: Le noyau de renforcement métallique et la gaine métallique dans le câble optique peuvent effectivement empêcher les interférences électromagnétiques et les interférences de foudre, et assurer la qualité de la transmission et la stabilité du câble optique.
GYTY53-32~36Xn Optic Cable Product and More Optic Cables
GJXH butterfly hybrid cable
GDVV/GDHH/GDJH type hybrid cable
Hybrid Cable for Access Network (GDTA53)
Hybrid Optical Cable (GDTS) for Access Networks
Hybrid Cable for Access Networks (GDTA)
Skeleton Fiber Optic Ribbon A-Sheathed Fiber Optic Cable (GYDGA)
Center Tube Y-sheathed Anti-Rodent Fiber Optic Cable (GYXTY)
Center Tube Sheathed Fiber Optic Cable with Anti-Rodent (GYDXTS)
In-Tube Sheathed Anti-Rodent Fiber Optic Cable (GYXTS)
Centro 53 Sheathed Anti-Rodent Cable(GYXTY53)
Loose tube type single thin round steel wire armored optical cable(GYXTA33)
Fiber Bundle Center Tube Sheathed Anti-Rodent Fiber Optic Cable (GYSXTS)
Fiber Bundle Air Blowing Micro Cable (GYCFSY)
Câble optique de protection contre la foudre et les rongeurs à tube central non métallique(GYQFXTY)
Tube central non métallique 73 câble à fibre optique léger gainé contre la foudre et les rongeurs (GYQFXTY73)
GYTY53-32~36Xn Optic Cable Product Structures
