Description
GYTY53-2~6Xn Optic Cable is Stranded Loose Tube Armored Cable
GYTY53-2~6Xn Optic Cable Product Overview
The structure of the GYTY53 fiber optic cable is to insert a 250μm optical fiber into a loose tube made of high-modulus material, and the loose tube is filled with a waterproof compound. Au centre du noyau se trouve un noyau de renfort métallique, et pour certains câbles centraux, une couche de polyéthylène (PE) est expulsé du noyau de renfort métallique. Le tube lâche (et corde de remplissage) sont torsadés autour de l'âme centrale de renfort pour former une âme compacte et arrondie, et les espaces à l'intérieur du noyau sont remplis d'un remplissage bloquant l'eau. L'âme du câble est extrudée avec une couche de gaine intérieure en polyéthylène, et la bande d'acier plastifiée double face (PSP) est enveloppé longitudinalement puis extrudé dans une gaine en polyéthylène pour former un câble

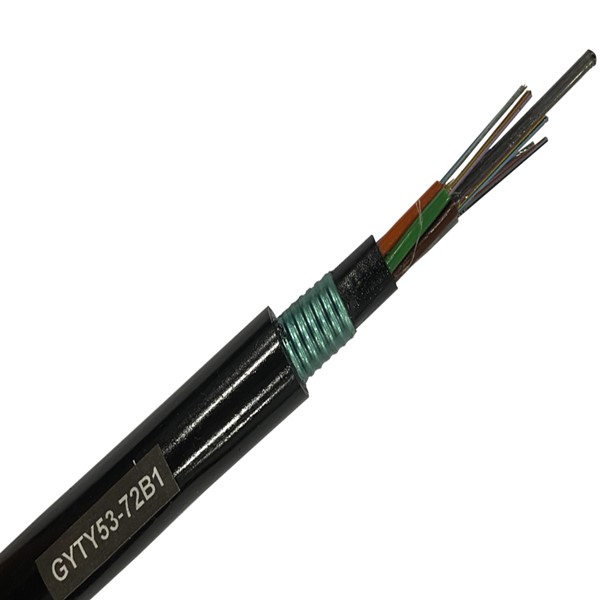

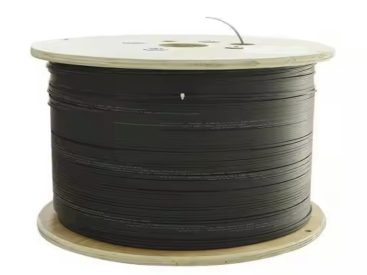

GYTY53-2~6Xn Optic Cable Product Pictures
GYTY53-2~6Xn Optic Cable Product Specifications
| Modèle de câble à fibre optique (par incréments de 2 fibres) | Nombre de fibres | Nombre de boîtiers | Nombre de cordes de remplissage | Poids du câble de référence (kg/km) |
La force de traction est autorisée Long terme/court terme (N) |
Force d'écrasement admissible Long terme/court terme (N/100mm) |
Rayon de courbure Dynamique statique (mm) |
|
| Gyty53-2 ~ 6xn | 2~6 | 1 | 5 | 160 | 1000/3000 | 1000/3000 | 12.5J/25D | |
| Gyty53-8 ~ 12xn | 8~12 | 2 | 4 | 160 | ||||
| Gyty53-14 ~ 18xn | 14~18 | 3 | 3 | 160 | ||||
| Gyty53-20 ~ 24xn | 20~24 | 4 | 2 | 160 | ||||
| Gyty53-26 ~ 30xn | 26~30 | 5 | 1 | 160 | ||||
| Gyty53-32 ~ 36xn | 32~36 | 6 | 0 | 160 | ||||
| Gyty53-38 ~ 48xn | 38~48 | 4 | 1 | 174 | ||||
| Gyty53-50 ~ 60xn | 50~60 | 5 | 0 | 174 | ||||
| Gyty53-62 ~ 72xn | 62~72 | 6 | 0 | 185 | ||||
| Gyty53-74 ~ 84xn | 74~84 | 7 | 1 | 214 | ||||
| Gyty53-86 ~ 96xn | 86~96 | 8 | 0 | 214 | ||||
| Gyty53-98 ~ 108xn | 98~108 | 9 | 1 | 245 | ||||
| Gyty53-110 ~ 120xn | 110~120 | 10 | 0 | 245 | ||||
| Gyty53-122 ~ 132xn | 122~132 | 11 | 1 | 281 | ||||
| Gyty53-134 ~ 144xn | 134~144 | 12 | 0 | 281 | ||||
| Gyty53-146 ~ 216xn | 146~216 | 13~18 | 5~0 | 281 | ||||
| Type de fibre | atténuation （+20℃） | bande passante | Ouverture numérique | Longueur d'onde de coupure du câble à fibre optique | ||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | — | — | ≤0,36 dB/km | ≤0,22dB/km | — | — | — | ≤1260nm |
| G.655 | — | — | ≤0,40 dB/km | ≤0,23dB/km | — | — | — | ≤1450nm |
| 50/125µm | ≤3,0 dB/km | ≤1,0 dB/km | — | — | ≥500MHz·km | ≥500MHz·km | 0.200±0,015 s.o. | — |
| 62.5/125µm | ≤3,3dB/km | ≤1,0 dB/km | — | — | ≥200MHz·km | ≥500MHz·km | 0.275±0,015 s.o. | — |
GYTY53-2~6Xn Optic Cable Product Features
- Très bonnes propriétés mécaniques et caractéristiques de température
- Le matériau du tube lâche lui-même a une bonne résistance à l'hydrolyse et une haute résistance
- The tube is filled with a special ointment to protect the optical fiber
- Good compression resistance and softness
- The following measures are taken to ensure the waterproof performance of the fiber optic cable:
- Single wire center reinforcing core
- The loose tube is filled with a special waterproofing compound
- Full core filling
- Double-sided plastic-coated steel tape (PSP) improves the moisture permeability of fiber optic cables
- Good water-blocking material prevents longitudinal water seepage of the fiber optic cable
GYTY53-2~6Xn Optic Cable Product and More Optic Cables
Câble blindé léger (GYXTW)
Micro câble non métallique unitube intérieur/extérieur(JET)
Câble Unitube non blindé (GYXY)
Câble Unitube non métallique non blindé (GYFXY)
DEUX câbles à fibres optiques aériens FRP (MA VIE)
Câble non blindé à tube libre toronné (GYTA)
Câble blindé léger à tube libre toronné (GYTS)
Câble blindé à tube libre toronné (GYTY53)
Câble blindé à tube libre toronné (GYTA53)
Câble non blindé à élément de renforcement non métallique (GYFTY)
Armature non métallique Câble non armé(ENSEMBLE)
Câble blindé à élément de force non métallique (GYFTY53)
Câble blindé à élément de force non métallique (GYFTA53)
Chiffre 8 Câble (GYXTC8S)
Chiffre 8 Câble ( GYFTC8S)
Chiffre 8 Câble (GYTC8A)
Chiffre 8 Câble (GYTC8S)
Câble aérien autoportant entièrement diélectrique (ADSS)
GYTY53-2~6Xn Optic Cable Product Applications
Application: pipeline, aérien, enterrement direct
GYTY53-2~6Xn Optic Cable Product Structure
