Description

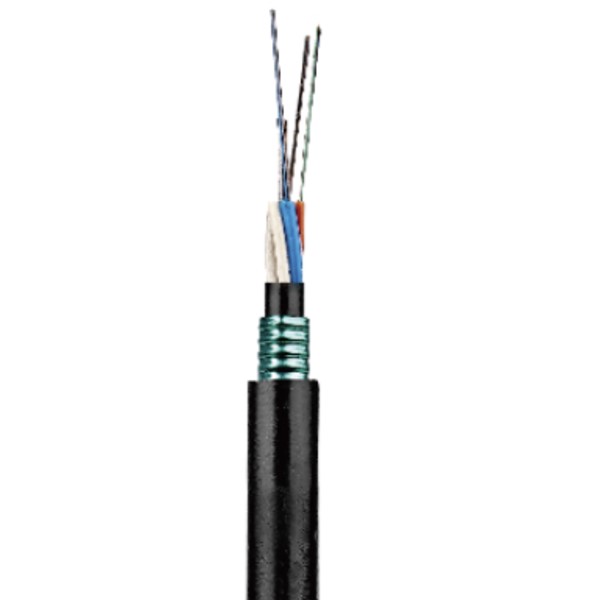

GYTY53-14 ~ 18xn Le câble optique est un câble blindé à tube lâche échoué
GYTY53-14 ~ Présentation du produit du câble optique 18xn
La structure du câble à fibre optique GYTY53 consiste à insérer une fibre optique de 250 μm dans un tube lâche en matériau de module élevé, et le tube lâche est rempli de composé étanche. Au centre du noyau se trouve un noyau de renfort métallique, et pour certains câbles centraux, une couche de polyéthylène (PE) est expulsé du noyau de renfort métallique. Le tube lâche (et corde de remplissage) sont tordues autour d'un noyau de renforcement central pour former un noyau compact et rond, et les espaces à l'intérieur du noyau sont remplis d'un remplissage bloquant l'eau. Le câble est extrudé avec une couche de gaine intérieure en polyéthylène, et le ruban en acier à revêtement en plastique double face (PSP) est enveloppé longitudinalement puis extrudé dans une gaine en polyéthylène pour former un câble.

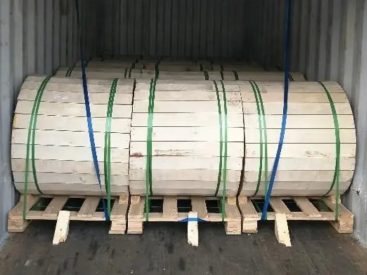

GYTY53-14 ~ 18xn Optic Cable Product Pictures
GYTY53-14 ~ 18xn Spécifications du produit de câble optique
| Modèle de câble à fibre optique (par incréments de 2 fibres) | Nombre de fibres | Nombre de boîtiers | Nombre de cordes de remplissage | Poids du câble de référence (kg/km) |
La force de traction est autorisée Long terme/court terme (N) |
Force d'écrasement admissible Long terme/court terme (N/100mm) |
Rayon de courbure Dynamique statique (mm) |
|
| Gyty53-2 ~ 6xn | 2~6 | 1 | 5 | 160 | 1000/3000 | 1000/3000 | 12.5J/25D | |
| Gyty53-8 ~ 12xn | 8~12 | 2 | 4 | 160 | ||||
| Gyty53-14 ~ 18xn | 14~18 | 3 | 3 | 160 | ||||
| Gyty53-20 ~ 24xn | 20~24 | 4 | 2 | 160 | ||||
| Gyty53-26 ~ 30xn | 26~30 | 5 | 1 | 160 | ||||
| Gyty53-32 ~ 36xn | 32~36 | 6 | 0 | 160 | ||||
| Gyty53-38 ~ 48xn | 38~48 | 4 | 1 | 174 | ||||
| Gyty53-50 ~ 60xn | 50~60 | 5 | 0 | 174 | ||||
| Gyty53-62 ~ 72xn | 62~72 | 6 | 0 | 185 | ||||
| Gyty53-74 ~ 84xn | 74~84 | 7 | 1 | 214 | ||||
| Gyty53-86 ~ 96xn | 86~96 | 8 | 0 | 214 | ||||
| Gyty53-98 ~ 108xn | 98~108 | 9 | 1 | 245 | ||||
| Gyty53-110 ~ 120xn | 110~120 | 10 | 0 | 245 | ||||
| Gyty53-122 ~ 132xn | 122~132 | 11 | 1 | 281 | ||||
| Gyty53-134 ~ 144xn | 134~144 | 12 | 0 | 281 | ||||
| Gyty53-146 ~ 216xn | 146~216 | 13~18 | 5~0 | 281 | ||||
| Type de fibre | atténuation （+20℃） | bande passante | Ouverture numérique | Longueur d'onde de coupure du câble à fibre optique | ||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | — | — | ≤0,36 dB/km | ≤0,22dB/km | — | — | — | ≤1260nm |
| G.655 | — | — | ≤0,40 dB/km | ≤0,23dB/km | — | — | — | ≤1450nm |
| 50/125µm | ≤3,0 dB/km | ≤1,0 dB/km | — | — | ≥500MHz·km | ≥500MHz·km | 0.200±0,015 s.o. | — |
| 62.5/125µm | ≤3,3dB/km | ≤1,0 dB/km | — | — | ≥200MHz·km | ≥500MHz·km | 0.275±0,015 s.o. | — |
GYTY53-14 ~ 18xn Optic Cable Product Caractéristiques du produit
- GYTY53 Communication échouée Le câble optique est une sorte de câble optique avec une structure stable, grande fiabilité, longue distance de transmission et bonnes performances anti-interférence, qui convient principalement aux frais généraux, pipeline et enterrement direct et autres méthodes de pose. Ses fonctionnalités sont les suivantes:
- Structure stable: Le tube lâche en fibre optique dans le câble optique est placé dans un tube éponge rempli de gel étanche, qui a de bonnes performances imperméables et des performances de compression, qui peut assurer la stabilité et la fiabilité à long terme du câble optique.
- Grande fiabilité: Le tube lâche en fibre optique dans le câble optique est rempli de gel étanche, qui peut effectivement empêcher l'influence de l'humidité et de l'humidité sur la fibre optique, et assurer la qualité de la transmission et la fiabilité de la transmission du câble optique.
- Longue distance de transmission: Parce que la fibre optique dans le câble optique adopte un tube lâche de haute qualité et un gel étanche, Il peut assurer la distance de transmission et le taux de transmission de la fibre optique, qui convient à la transmission de communication longue distance.
- Bonnes performances anti-interférence: Le noyau de renforcement métallique et la gaine métallique dans le câble optique peuvent effectivement empêcher les interférences électromagnétiques et les interférences de foudre, et assurer la qualité de la transmission et la stabilité du câble optique.
GYTY53-14 ~ 18xn Optic Cable Product applications
Application: pipeline, aérien, enterrement direct

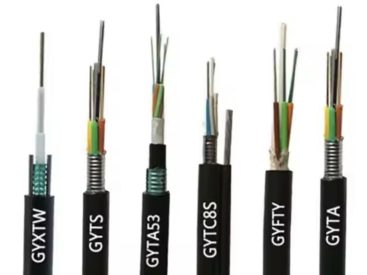

GYTY53-14 ~ Câble optique 18xn et plus de câbles optiques
Câble blindé léger (GYXTW)
Micro câble non métallique unitube intérieur/extérieur(JET)
Câble Unitube non blindé (GYXY)
Câble Unitube non métallique non blindé (GYFXY)
DEUX câbles à fibres optiques aériens FRP (MA VIE)
Câble non blindé à tube libre toronné (GYTA)
Câble blindé léger à tube libre toronné (GYTS)
Câble blindé à tube libre toronné (GYTY53)
Câble blindé à tube libre toronné (GYTA53)
Câble non blindé à élément de renforcement non métallique (GYFTY)
Armature non métallique Câble non armé(ENSEMBLE)
Câble blindé à élément de force non métallique (GYFTY53)
Câble blindé à élément de force non métallique (GYFTA53)
Chiffre 8 Câble (GYXTC8S)
Chiffre 8 Câble ( GYFTC8S)
Chiffre 8 Câble (GYTC8A)
Chiffre 8 Câble (GYTC8S)
Câble aérien autoportant entièrement diélectrique (ADSS)

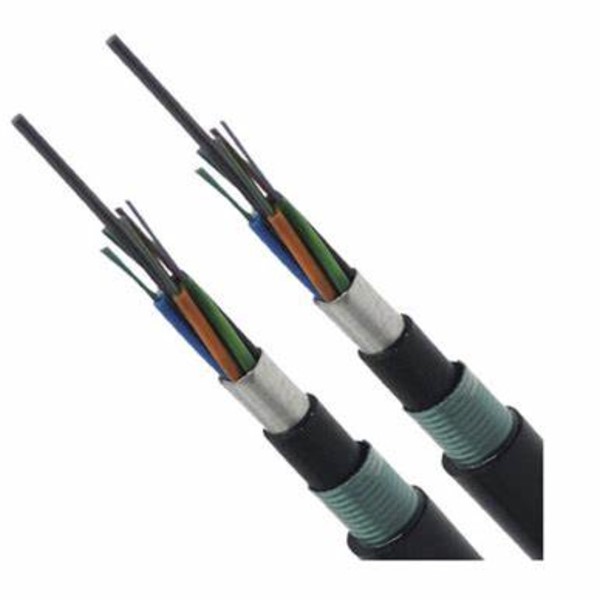

GYTY53-14 ~ 18xn Structure du produit de câble optique
