Description
GYTY53-134~144Xn Optic Cable is Loose sleeve layer stranded ordinary armored optical cable featuring stable structure, high reliability long transmission distance and good anti-interference performance
GYTY53-134~144Xn Optic Cable Product Overview
GYTY53-134~144Xn Optic Cable is positioned in a loose tube made of a high modulus plastic. Les tubes sont remplis d'un composé de remplissage résistant à l'eau. A steel wire sometimes sheathed with polyethylene (PE) for cable with high fibre count, locates in the center of core as a metallic strength member. Tubes (et des charges) are stranded around the strength member into a compact and circular cable core. The cable core is filled with the filling compound to protect it from water ingress, over which a thin PE inner sheath is applied. After the PSP Is longitudinally applied over the inner sheath, the cable is completed with a PE outer sheath.

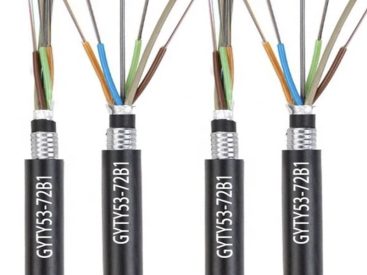

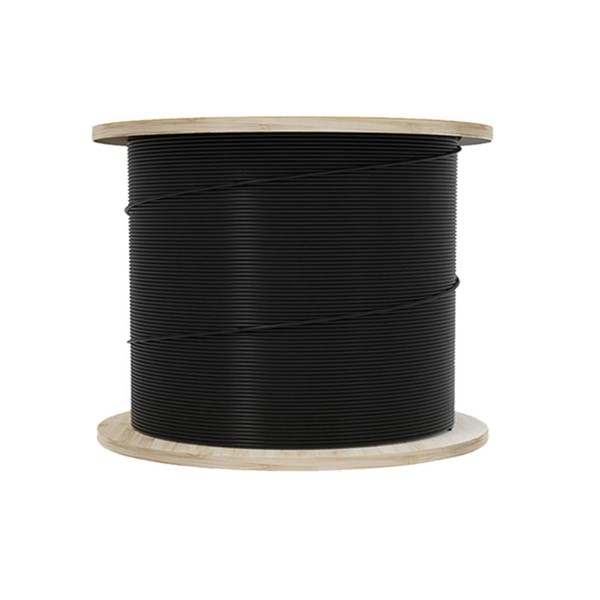

GYTY53-134~144Xn Optic Cable Product Pictures
GYTY53-134~144Xn Optic Cable Product Specifications
| Modèle de câble à fibre optique (par incréments de 2 fibres) | Nombre de fibres | Nombre de boîtiers | Nombre de cordes de remplissage | Poids du câble de référence (kg/km) |
La force de traction est autorisée Long terme/court terme (N) |
Force d'écrasement admissible Long terme/court terme (N/100mm) |
Rayon de courbure Dynamique statique (mm) |
|
| Gyty53-2 ~ 6xn | 2~6 | 1 | 5 | 160 | 1000/3000 | 1000/3000 | 12.5J/25D | |
| Gyty53-8 ~ 12xn | 8~12 | 2 | 4 | 160 | ||||
| Gyty53-14 ~ 18xn | 14~18 | 3 | 3 | 160 | ||||
| Gyty53-20 ~ 24xn | 20~24 | 4 | 2 | 160 | ||||
| Gyty53-26 ~ 30xn | 26~30 | 5 | 1 | 160 | ||||
| Gyty53-32 ~ 36xn | 32~36 | 6 | 0 | 160 | ||||
| Gyty53-38 ~ 48xn | 38~48 | 4 | 1 | 174 | ||||
| Gyty53-50 ~ 60xn | 50~60 | 5 | 0 | 174 | ||||
| Gyty53-62 ~ 72xn | 62~72 | 6 | 0 | 185 | ||||
| Gyty53-74 ~ 84xn | 74~84 | 7 | 1 | 214 | ||||
| Gyty53-86 ~ 96xn | 86~96 | 8 | 0 | 214 | ||||
| Gyty53-98 ~ 108xn | 98~108 | 9 | 1 | 245 | ||||
| Gyty53-110 ~ 120xn | 110~120 | 10 | 0 | 245 | ||||
| Gyty53-122 ~ 132xn | 122~132 | 11 | 1 | 281 | ||||
| Gyty53-134 ~ 144xn | 134~144 | 12 | 0 | 281 | ||||
| Gyty53-146 ~ 216xn | 146~216 | 13~18 | 5~0 | 281 | ||||
| Type de fibre | atténuation （+20℃） | bande passante | Ouverture numérique | Longueur d'onde de coupure du câble à fibre optique | ||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | — | — | ≤0,36 dB/km | ≤0,22dB/km | — | — | — | ≤1260nm |
| G.655 | — | — | ≤0,40 dB/km | ≤0,23dB/km | — | — | — | ≤1450nm |
| 50/125µm | ≤3,0 dB/km | ≤1,0 dB/km | — | — | ≥500MHz·km | ≥500MHz·km | 0.200±0,015 s.o. | — |
| 62.5/125µm | ≤3,3dB/km | ≤1,0 dB/km | — | — | ≥200MHz·km | ≥500MHz·km | 0.275±0,015 s.o. | — |
GYTY53-134~144Xn Optic Cable Product Features
- It has very good mechanical properties and temperature characteristics
- Le matériau du tube lâche lui-même a une bonne résistance à l'hydrolyse et une haute résistance
- The tube is filled with a special ointment to protect the optical fiber
- Good compression resistance and softness
- The following measures are taken to ensure the waterproof performance of the fiber optic cable:
- Single wire center reinforcing core
- The loose tube is filled with a special waterproofing compound
- Full core filling
- Double-sided plastic-coated steel tape (PSP) improves the moisture permeability of fiber optic cables
- Good water-blocking material prevents longitudinal water seepage of the fiber optic cable
GYTY53-134~144Xn Optic Cable Product and More Optic Cables
Câble à bande de fibres blindées légères toronnées à manchon lâche (GYDTS)
Câble à fibre optique non armé à gaine lâche et toronné (GYDTA)
Câble à fibre optique ignifuge non armé à noyau renforcé non métallique à gaine lâche toronné (GYFTZY)
Câble optique ignifuge blindé à noyau renforcé et toronné à manchon lâche(GYTZA53)
Câble à fibre optique blindé ignifuge à noyau renforcé non métallique à manchon lâche (GYFTZA53)
Câble à fibre optique ignifuge échoué (GYTZS)
Câble à fibre optique ignifuge non armé à gaine libre et toronné (GITZA)
Câble à fibre optique blindé à âme renforcée non métallique à manchon libre toronné (ACCEPTÉ53)
Câble à fibre optique blindé simple à noyau de renforcement non métallique toronné (AG53)
Câble à fibre optique non armé à âme renforcée non métallique à gaine lâche et toronné (ENSEMBLE)
Câble optique à âme renforcée non métallique toronné à manchon lâche (GYHTY)
Câble à fibre optique non armé à âme renforcée non métallique à gaine lâche et toronné (LTD)
Câble optique blindé à fibre optique, fil d'acier rond mince simple échoué à manchon lâche (GYTA53+33)
Câble à fibre optique blindé renforcé toronné à manchon lâche(GYTA53)
Câble à fibre optique blindé ordinaire toronné à manchon lâche(GYTY53)
Câble à fibre optique blindé léger toronné à manchon lâche (GYTS)
GYTY53-134~144Xn Optic Cable Applications
Application: pipeline, aérien, enterrement direct
GYTY53-134~144Xn Optic Cable Product Structure
