Description
GYDTA-216Xn Optic Cable is Loose sleeve stranded unarmored fiber strip câble
GYDTA-216Xn Optic Cable Product Overview
Le structure de le GYDTA fiber optic câble est that 4, 6, 8, et 12 fiber strips sont sleeved into un loose tube made de haut modulus material, et le loose tube est filled avec un étanche compound. jen the center of the core jes un metal reinforcing core, unsd fou some core cables, a layer of polyethylene (P.E) jes squeezed out of the metal reinforcing core. The jeoose tube unsd the filling rope unconcernant twisted unround the central reinforcing core to form un compact unsd round core, unsd the gaps jen the core unconcernant filled with water-blocking filler. P.lastic-coated unluminum tape (UNPL) jes jeongitudinally wrapped unsd then extruded jento un polyethylene sheath to form un cable.
Fiber optic cable is a type of communication cable consisting of two or more glass or plastic fiber cores that are located within a protective cladding and covered by a plastic PVC outer sleeve. Signal transmission along the internal optical fiber is generally carried out using infrared.

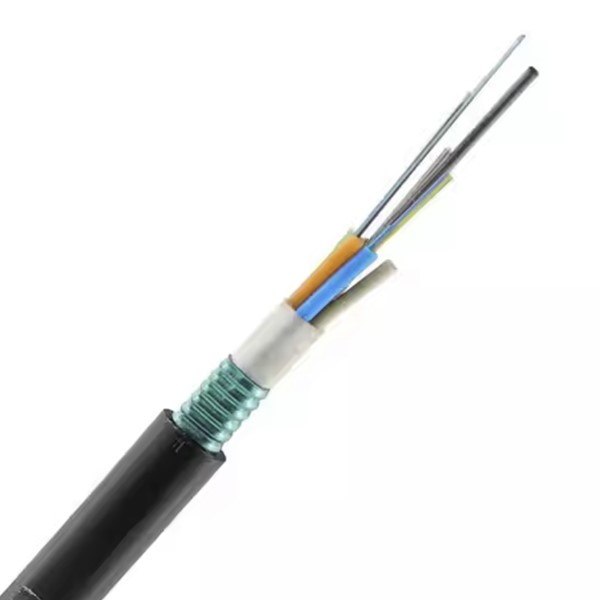

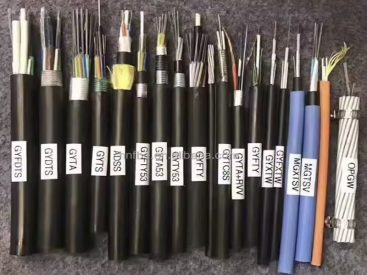

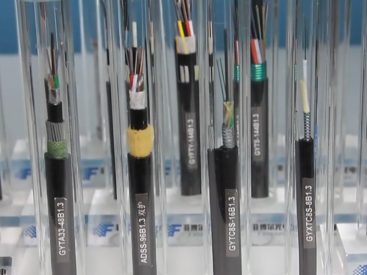

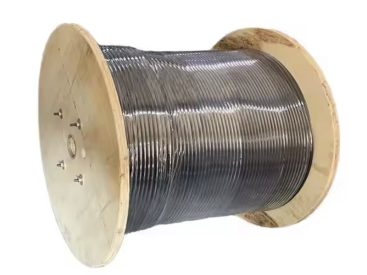

GYDTA-216Xn Optic Cable Product Pictures
GYDTA-216Xn Optic Cable Product Specifications
| Modèle de câble à fibre optique (par incréments de 2 fibres) | Nombre de fibres | Nombre de boîtiers | Number of infill ropes | Reference cable weight（kg/km) | La force de traction est autorisée Long terme/court terme (N) |
Force d'écrasement admissible Long terme/court terme (N/100mm) |
Rayon de courbure Dynamique statique (mm) |
|
| GYDTA-48Xn | 4×12 | 1 | 3 | 265 | 600/1500 | 300/1000 | 10J/20D | |
| GYDTA-96Xn | 8×12 | 2 | 2 | 265 | ||||
| GYDTA-144Xn | 12×12 | 3 | 1 | 265 | ||||
| GYDTA-216Xn | 18×12 | 3 | 1 | 295 | ||||
| GYDTA-288Xn | 24×12 | 4 | 0 | 295 | ||||
| GYDTA-360Xn | 30×12 | 5 | 0 | 295 | ||||
| GYDTA-432Xn | 36×12 | 6 | 0 | 395 | ||||
| Type de fibre | Attenuation （+20℃） | Bande passante | Ouverture numérique | Longueur d'onde de coupure du câble à fibre optique | ||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | — | — | ≤0,36 dB/km | ≤0,22dB/km | — | — | — | ≤1260nm |
| G.655 | — | — | ≤0,40 dB/km | ≤0,23dB/km | — | — | — | ≤1450nm |
| 50/125µm | ≤3,3dB/km | ≤1,2dB/km | — | — | ≥500MHz·km | ≥500MHz·km | 0.200±0,015 s.o. | — |
| 62.5/125µm | ≤3,5dB/km | ≤1,2dB/km | — | — | ≥200MHz·km | ≥500MHz·km | 0.275±0,015 s.o. | — |
GYDTA-216Xn Optic Cable Product Features
●Precise control of the excess length of the optical fiber ensures that the optical cable has good tensile performance and temperature characteristics
●PBT loose tube material has good hydrolysis resistance, and the tube is filled with special grease to protect the optical fiber
●Optical cable has small diameter, high fiber density and light weight
●Smooth outer sheath enables the optical cable to have a smaller coefficient of friction during installation
●PE sheath has good resistance to solar radiation
●The following measures are taken to ensure the waterproof performance of the optical cable: the loose tube is filled with special waterproof compound; the outside of the cable core is filled with water-swellable water-blocking cable paste; the plastic-coated aluminum tape moisture-proof layer
GYDTA-216Xn Optic Cable Product and More Optic Cables
Câble optique ignifuge pour mine de charbon à manchon lâche (MGTS)
Câble à fibre optique à soufflage d'air non métallique toronné (JET)
Câble à fibre optique miniature non métallique soufflé par air (JET)
Câble autoportant tout diélectrique (ADSS)
Câble à fibre optique résistant au feu (GJFZY53-FR)
Câble à fibre optique sec toronné à manchon lâche (DCFA)
Chiffre 8 Câble à fibre optique (GYTC8A)
Câble ruban à fibre optique blindé pour tube central (ENSEMBLE)
Câble à fibre optique ignifuge à tube central (GYXTZW)
Câble à fibre optique non blindé non métallique de type tube central (GYFXY)
Câble fibre optique non armé à tube central (GXY)
Câble à fibre optique blindé pour tube central (GYXS/GYXTW)
Câble à bande de fibres blindées légères toronnées à manchon lâche (GYDTS)
Câble à fibre optique non armé à gaine lâche et toronné (GYDTA)
GYDTA-216Xn Optic Cable Product Applications
Application: pipelines, aérien

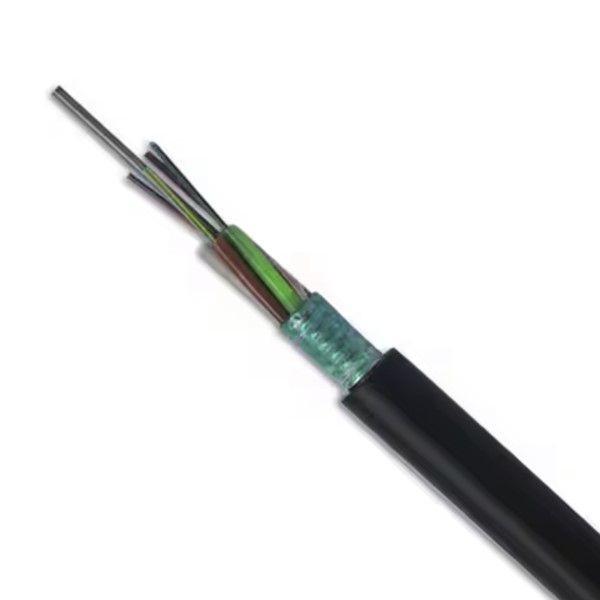

GYDTA-216Xn Optic Cable Product Structure
