شرح
Quectel EC20 R2.1 Mini PCIe Module یک دسته LTE است 4 ماژول استاندارد PCI Express® MiniCard را می پذیرد (Mini PCIe). This module is optimized specially for M2M and IoT applications, and delivers 150Mbps downlink and 50Mbps uplink data rates.
Quectel EC20 R2.1 Mini PCIe Module Overview
Quectel EC20 R2.1 Mini PCIe Module یک دسته LTE است 4 ماژول استاندارد PCI Express® MiniCard را می پذیرد (Mini PCIe). Adopting the 3GPP Rel.11 LTE technology, it is optimized specially for M2M and IoT applications, and delivers 150Mbps downlink and 50Mbps uplink data rates
EC20 R2.1 Mini PCIe supports multiple-input multiple-output (MIMO) فن آوری. The use of multiple antennas at the receiver end at the same time and on the same frequency band greatly minimizes errors and optimizes the data speed. این ماژول همچنین اتصال بی‌سیم پرسرعت را با GNSS چند صورت فلکی با حساسیت بالا ترکیب می‌کند. (جی پی اس, گلوناس, بیدو, گالیله, QZSS) گیرنده برای موقعیت یابی.
به صورت فشرده و یکپارچه طراحی شده است, EC20 R2.1 Mini PCIe با ماژول Quectel UMTS/HSPA+ UC20 Mini PCIe سازگار است., چند حالته LTE Cat 3 EC20 Mini PCIe and Cat 4 ماژول EC20 R2.0 Mini PCIe/EG25-G Mini PCIe, که امکان مهاجرت انعطاف پذیر در بین آنها را در طراحی و ساخت فراهم می کند. در همین حال, با شبکه های EDGE و GSM/GPRS موجود سازگار است, اطمینان حاصل شود که می توان آن را حتی در مناطق دورافتاده بدون پوشش 4G یا 3G متصل کرد

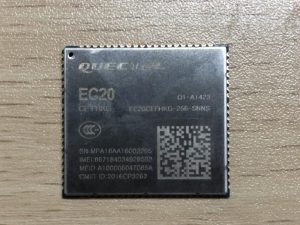

تصویر ماژول مینی PCIe Quectel EC20 R2.1
مشخصات ماژول Quectel EC20 R2.1 Mini PCIe
| EC20-CE R2.1: | ویژگی های پیشرفته | ویژگی های نرم افزار |
| LTE FDD: B1/B3/B5/B8 | SDIO برای عملکرد Wi-Fi (اختیاری) | درایور سریال USB: |
| LTE TDD: B38/B39/B40/B41 | UART برای عملکرد BT4.0* (اختیاری) | ویندوز XP, ویندوز ویستا, |
| WCDMA: B1/B8 | تماس الکترونیکی* | پنجره ها 7/8/8.1/10, ویندوز CE 5.0/6.0/7.0*, |
| TD-SCDMA: B34/B39 | DTMF | لینوکس 2.6/3.x/4.1, Android 4.x/5.x/6.x/7.x |
| CDMA: BC0 | DFOTA: ارتقاء سیستم عامل دلتا از طریق هوا | درایور RIL: |
| کلوب جی اس ام: 900/1800مگاهرتز | (U)تشخیص سیم کارت | Android 4.x/5.x/6.x/7.x |
| داده ها | آنتن: DL MIMO, پشتیبانی از تنوع Rx | درایور NIDS: |
| LTE: | GNSS: GPS/GLONASS/BeiDou/Galileo/QZSS | پنجره ها 7/8/8.1/10 |
| LTE FDD: حداکثر 150 مگابیت بر ثانیه (DL)/حداکثر 50 مگابیت بر ثانیه (UL) | ویژگی های الکتریکی | درایور ECM: |
| LTE TDD: حداکثر 130 مگابیت بر ثانیه (DL)/حداکثر 35 مگابیت بر ثانیه (UL) | توان خروجی: | لینوکس 2.6/3.x/4.1 |
| UMTS: | کلاس 3 (23dBm±2dB) برای LTE FDD | درایور Gobinet: |
| DC-HSDPA: حداکثر 42 مگابیت بر ثانیه (DL) | کلاس 3 (23dBm±2dB) برای LTE TDD | لینوکس 2.6/3.x/4.1 |
| HSUPA: حداکثر 5.76 مگابیت بر ثانیه (UL) | کلاس 2 (24dBm+1/-3dB) برای TD-SCDMA | درایور qmi لینوکس: |
| WCDMA: حداکثر 384 کیلوبیت بر ثانیه (DL)/حداکثر 384 کیلوبیت بر ثانیه (UL) | کلاس 3 (24dBm+1/-3dB) برای WCDMA | 3.ایکس (3.4 و بعد)/4.1 |
| TD-SCDMA: | کلاس 3 (24dBm+2/-1dB) برای CDMA BC0 | پروتکل ها: |
| حداکثر 4.2 مگابیت بر ثانیه (DL)/حداکثر 2.2 مگابیت بر ثانیه (UL) | کلاس E2 (27dBm±3dB) برای EDGE 900 مگاهرتز | TCP/UDP/PPP/FTP/HTTP/NTP/PING/QMI/NITZ/ |
| CDMA2000: | کلاس E2 (26dBm±3dB) برای EDGE 1800 مگاهرتز | CMUX/HTTPS/SMTP/MMS/FTPS/SMTPS/SSL/FILE |
| EVDO: حداکثر 3.1 مگابیت بر ثانیه (DL)/حداکثر 1.8 مگابیت بر ثانیه (UL) | کلاس 4 (33dBm±2dB) برای GSM 900 مگاهرتز | مشخصات کلی |
| 1X پیشرفته: حداکثر 307.2 کیلوبیت بر ثانیه (DL/UL) | کلاس 1 (30dBm±2dB) برای GSM 1800 مگاهرتز | 3انتشار GPP E-UTRA 11 |
| کلوب جی اس ام: | مصرف: | پهنای باند: 1.4/3/5/10/15/20مگاهرتز |
| حاشیه، غیرمتمرکز: حداکثر 296 کیلوبیت بر ثانیه (DL)/حداکثر 236.8 کیلوبیت بر ثانیه (UL) | 11uA @خاموش | دمای تمدید شده: -40درجه سانتی گراد ~ +85 درجه سانتی گراد |
| GPRS: حداکثر 107 کیلوبیت بر ثانیه (DL)/حداکثر 85.6 کیلوبیت بر ثانیه (UL) | 1.8mA @LTE Sleep (PF=128) | ابعاد: 29.0mm x 32.0 mm x 2.4 mm |
| صدا | 1.5mA @LTE Sleep (PF=256) | پکیج LCC |
| حالت های کدک گفتار: | 20mA @Idle | تقریبا. 5.3g |
| HR/FR/EFR/AMR/AMR-WB | حساسیت: | ولتاژ تغذیه: 3.3V~4.3V, 3.8نوع V. |
| Echo Arithmetic: | FDD B1: -101.6dBm (10م) | 3GPP TS27.007 و دستورات پیشرفته AT |
| لغو اکو / کاهش نویز | FDD B3: -101.9dBm (10م) | تائیدیه |
| VoLTE: | FDD B5: -102dBm (10م) | سازگار با RoHS |
| صوتی دیجیتال و VoLTE (صدا از طریق LTE) | FDD B8: -102.1dBm (10م) | CCC/SRRC/NAL (چین) |
| (اختیاری) | TDD B38: -101.3dBm (10م) | |
| رابط ها | TDD B39: -101.2dBm (10م) | |
| یو اس بی 2.0 با سرعت بالا تا 480 مگابیت بر ثانیه | TDD B40: -101.4dBm (10م) | |
| صدای دیجیتال از طریق PCM (اختیاری) | TDD B41: -101.4dBm (10م) | |
| 1.8V/3.0V (U)رابط سیم کارت | WCDMA B1: -112dBm | |
| NetLIGHT × 2 (NET_STATUS و NET_MODE) | WCDMA B8: -112dBm | |
| UART × 2 (پورت اصلی و پورت اشکال زدایی) | TD-SCDMA B34: -110dBm | |
| RESET (فعال کم) | TD-SCDMA B39: -110dBm | |
| PWRKEY (فعال کم) | CDMA BC0: -108dBm | |
| پدهای لحیم کاری اولیه, تنوع Rx و GNSS | کلوب جی اس ام 900: -109dBm | |
| آنتن ها | کلوب جی اس ام 1800: -109dBm | |
| ADC × 2 | ||
| SDIO × 2 (برای وای فای و کارت SD) |
ویژگی Quectel EC20 R2.1 Mini PCIe Module
- دسته LTE 4 ماژول بهینه شده برای برنامه های M2M و IoT
- LTE در سراسر جهان, پوشش UMTS/HSPA+ و GSM/GPRS/EDGE
- گیرنده GNSS چند صورت فلکی در دسترس برای برنامه های کاربردی
- نیاز به رفع سریع و دقیق در هر محیطی
- اصلاحات ویژگی: از DFOTA پشتیبانی می کند, eCall* و DTMF
- فناوری MIMO نیازهای نرخ داده و پیوند را برآورده می کند
- قابلیت اطمینان در سیستم های ارتباطی بی سیم مودم
Quectel EC20 R2.1 Mini PCIe Module and More Module
EC25-E Mini PCIe
EC25-EU Mini PCIe
EC25-EUX Mini PCIe
EC25-J Mini PCIe
EC25-A Mini PCIe
EC25-V Mini PCIe
EC25-AF Mini PCIe
EC25-AFX Mini PCIe
EC25-MX Mini PCIe
EC25-AU Mini PCIe
EC20 R2.1 LGA
برنامه Quectel EC20 R2.1 Mini PCIe Module
