شرح
Huawei S7706 Switch is high-end intelligent routing switches introduced from Huawei for the next-generation enterprise network architecture. Huawei S7706 Switch is widely used in campus networks and data centre core/aggregation nodes to offer advanced control over wireless, صدا, video and data convergence networks. Help enterprises build an end-to-end converged network with integrated switch routing.
ظرفیت سوئیچینگ 3.84 ترابایت بر ثانیه
عملکرد حمل و نقل 2880 MPs
Huawei S7706 Switch Product Overview
The S7700 series provides four S7703, S7706, S7710, and S7712 models to support the ever-expanding switching capacity and port density through the CLOS architecture. As a new generation of intelligent switches, the S7700 adopts a new hardware platform, که نسبت بهره وری انرژی کانال های هوای جلو و عقب و عقب چپ را بهبود می بخشد. طراحی اضافی اجزای کلیدی زمان خرابی تجهیزات و خطرات اختلال در کسب و کار را کاهش می دهد. تراشه کنترلی خلاقانه برای صرفه جویی در انرژی, کل دستگاه صرفه جویی در انرژی هوشمند, ارائه راه حلی پیشرو برای توسعه پایدار شبکه سبز.

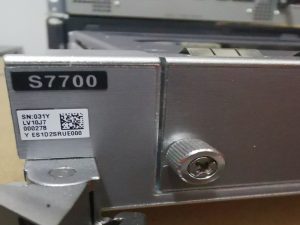

تصاویر محصول Huawei S7706 Switch
مشخصات محصول Huawei S7706 Switch
| # | S7703 | S7703 PoE | S7706 | S7706 PoE | S7710 | S7712 |
| ظرفیت سوئیچینگ | 19.2/48ترابایت بر ثانیه | 19.2/48Tbp s | 19.84/86.4T bps | 19.84/86.4T bps | 64.32/256T bps | 27.52/153.6T bps |
| عملکرد حمل و نقل | 1440/16560MPs | 1440/16560 MPs | 2880/26400 MPs | 2880/26400 MPs | 8400/72000 MPs | 2880/48960 MPs |
| اسلات های MPU | 2 | 2 | 2 | 2 | 2 | 2 |
| سوئیچینگ اسلات شبکه | ساخته شده است | ساخته شده است | ادغام کنترل اصلی 2 | ادغام کنترل اصلی 2 | 4(ادغام کنترل اصلی 2) | ادغام کنترل اصلی 2 |
| اسلات کارت خدمات | 3 | 3 | 6 | 6 | 10 | 12 |
| طراحی اضافی | کنترل اصلی, منبع تغذیه, هیئت نظارت, قاب فن | |||||
| مدیریت بی سیم (با برد AC) | تجارت اولیه WLAN | پشتیبانی از شبکه مش | ||||
| پشتیبانی با برد AC بین N + N آماده به کار سرد | ||||||
| پشتیبانی از حالت خوشه ای با AC داغ صفحه | ||||||
| پشتیبانی از موقعیت یابی ترمینال WLAN | ||||||
| پشتیبانی از عملکرد موقعیت یابی منبع تداخل | ||||||
| پشتیبانی از تجزیه و تحلیل طیف | ||||||
| پشتیبانی از 2.4G & 5تعادل بار G | ||||||
| پشتیبانی از حالت اولویت 5G | ||||||
ویژگی های محصول Huawei S7706 Switch
VXLAN
یک شبکه سوئیچینگ مجازی یکپارچه بسازید (UVF) از طریق VXLAN برای پیاده سازی استقرار همگرا از شبکه های خدمات متعدد یا شبکه های مستاجر در یک شبکه فیزیکی. شبکه های خدمات/ مستاجر به طور ایمن از یکدیگر جدا شده اند, و واقعاً "یک شبکه و چندین کاربرد" را درک کنید. در حالی که نیازهای حاوی داده خدمات/مشتریان مختلف را برآورده می کند, باعث صرفه جویی در هزینه های بازسازی شبکه می شود و کارایی استفاده از منابع شبکه را بهبود می بخشد. سوئیچ های سری S7700 از ویژگی VXLAN پشتیبانی می کنند و از دروازه متمرکز و حالت استقرار دروازه توزیع شده پشتیبانی می کنند.. پروتکل BGP-EVPN برای پیاده سازی پویا تونل VXLAN پشتیبانی می شود و می توان آن را از طریق Netconf/YANG پیکربندی کرد..
OPS
سیستم قابل برنامه ریزی OPS را باز کنید (سیستم برنامه ریزی باز) یک سیستم قابل برنامه ریزی باز مبتنی بر زبان پایتون است. مدیران فناوری اطلاعات می توانند از اسکریپت پایتون برای برنامه ریزی عملکرد و نگهداری سوئیچ استفاده کنند, و به سرعت به نوآوری عملکردی و عملیات هوشمند پی ببرید.
دفاع از امنیت داده های بزرگ
سوئیچ داده‌های شبکه پردیس را از NetStream جمع‌آوری می‌کند و به Huawei CIS گزارش می‌دهد (سیستم اطلاعاتی امنیت سایبری) سیستم تجزیه و تحلیل امنیت داده های بزرگ برای شناسایی اطلاعات رویداد تهدید امنیت شبکه و وضعیت امنیتی کل شبکه. به علاوه, سوئیچ می تواند به صورت خودکار یا دستی رویدادهای تهدید امنیتی را انجام دهد. پردازش مربوطه. CIS خط مشی را با Agile Controller مرتبط می کند و به طور خودکار رویداد امنیتی را به سوییچ چابک تحویل می دهد تا امنیت شبکه را تضمین کند..
اطلاعات سفارش محصول Huawei S7706 Switch
| پیکربندی پایه | |
| LE0BN66EDC | رک مونتاژ N66E DC (چهار خروجی 40A, بیشترین |
| 1600W در هر خروجی, 600X600X2200mm) | |
| LE0BN66EAC | رک مونتاژ N66E AC (هشت خروجی 10A, بیشترین |
| 1600W در هر خروجی, 600X600X2200mm) | |
| LE2BN66EA000 | رک مونتاژ N66E AC (چهار خروجی 16A, بیشترین |
| 2500W در هر خروجی, 600X600X2200mm) | |
| ES0B00770300 | شاسی مونتاژ S7703 |
| ES1BS7703SP0 | شاسی مونتاژ S7703 PoE |
| ES0B00770600 | شاسی مونتاژ S7706 |
| ES1BS7706SP0 | شاسی مونتاژ S7706 PoE |
| ES0B00771200 | شاسی مونتاژ S7712 |
| ES1BS7703S01 | S7703 مونتاژ شاسی-پایدار FCC |
| ES0B017712P0 | شاسی مونتاژ POE S7712 |
| ES0E2FBX | جعبه فن ولتاژ عریض |
| ES1M00FBX001 | افزایش ولتاژ گسترده 68 جعبه فن |
| هیئت نظارت | |
| EH1D200CMU00 | هیئت نظارت متمرکز |
| واحد کنترل اصلی | |
| ES0D00MCUA00 | S7703 واحد کنترل اصلی A |
| ES1D2MCUAC00 | S7703، واحد کنترل اصلی A(ساعت اختیاری) |
| ES0D00SRUA00 | S7706/S7712 واحد کنترل اصلی A |
| واحد کنترل اصلی | |
| ES1D2SRUAC00 | S7706/S7712، واحد کنترل اصلی A(ساعت اختیاری) |
| ES0D00SRUB00 | S7706/S7712 واحد کنترل اصلی B(ساعت) |
| ES1D2SRUE000 | S7706/S7712، واحد کنترل اصلی E |
| ES1D2SRUH000 | S7706/S7712 واحد کنترل اصلی H |
| ES1D2SRUH002 | S7706/S7712، واحد کنترل اصلی H(پشتیبانی از بوت امن) |
| کارت خدمات SRU | |
| ES0D00FSUA00 | واحد خدمات انعطاف پذیر پیشرفته |
| ES02VSTSA | واحد خدمات سیستم سوئیچینگ کلاستر |
| ES1D2VS04000 | 4-واحد خدمات سیستم سوئیچینگ کلاستر پورت 10G (SFP+) |
| LE0D00CKMA00 | Clock Pinch Board-1588 |
| کارت چابک | |
| ES1D2C04HX2S | 4-کارت رابط پورت 100GE QSFP28(X2S,QSFP28) |
| ES1D2C04HX2E | 4-کارت رابط پورت 100GE QSFP28(X2E,QSFP28) |
| ES1D2H02QX2S | 2-رابط پورت 100GE QSFP28 و 2 پورت 40 GE QSFP+ |
| کارت رابط(X2S,QSFP28) | |
| ES1D2H02QX2E | 2-رابط پورت 100GE QSFP28 و 2 پورت 40 GE QSFP+ |
| کارت رابط(X2E,QSFP28) | |
| ES1D2S04SX1E | 4-پورت 10GBASE-X و 24 پورت 100/1000BASE-X و 8 پورت |
| 10/100/1000رابط ترکیبی BASE-T | |
| کارت(X1E,RJ45/SFP/SFP+) | |
| ES1D2S04SX5E | 4-پورت 10GE SFP+ و کارت رابط GE SFP 44 پورت (X5E, |
| SFP+) | |
| ES1D2S08SX1E | 8-پورت 10GBASE-X و 8 پورت 100/1000BASE-X و 8 پورت |
| 10/100/1000رابط ترکیبی BASE-T | |
| کارت(X1E,RJ45/SFP/SFP+) | |
| ES1D2X48SX2S | 48-کارت رابط پورت 10GE SFP+(X2S,SFP+) |
| ES1D2L08QX2E | 8-کارت رابط پورت 40GE QSFP+(X2E,QSFP+) |
| ES1D2X08SX5L | 8-کارت رابط پورت 10GE SFP+ (X5L, SFP+) |
| ES1D2X08SX5E | 8-کارت رابط پورت 10GE SFP+ (X5E, SFP+) |
| ES1D2X08SX5H | 8-کارت رابط پورت 10GE SFP+ (X5H, SFP+) |
| ES1D2X32SX2S | 32-کارت رابط پورت 10GE SFP+(X2S,SFP+) |
| ES1D2X32SX2E | 32-کارت رابط پورت 10GE SFP+(X2E,SFP+) |
| ES1D2S24SX2S | 24-رابط پورت 10 GE SFP + و رابط 8 پورت GE SFP |
| کارت(X2S,SFP+) | |
| ES1D2S24SX2E | 24-رابط پورت 10 GE SFP + و رابط 8 پورت GE SFP |
| کارت چابک | |
| کارت(X2E,SFP+) | |
| ES1D2S16SX2S | 16-رابط پورت 10 GE SFP + و رابط 16 پورت GE SFP |
| کارت(X2S,SFP+) | |
| ES1D2S16SX2E | 16-رابط پورت 10 GE SFP + و رابط 16 پورت GE SFP |
| کارت(X2E,SFP+) | |
| ES1D2G24SX5L | 24-کارت رابط پورت 100/1000BASE-X (X5L, SFP) |
| ES1D2G24SX5E | 24-کارت رابط پورت 100/1000BASE-X (X5E, SFP) |
| ES1D2G48TX1E | 48-کارت رابط پورت 10/100/1000BASE-T(X1E,RJ45) |
| ES1D2G48SX1E | 48-کارت رابط پورت 100/1000BASE-X(X1E,SFP) |
| ES1D2G48VX5S | 48-کارت رابط PoE پورت 100/1000BASE-T (X5S, RJ45, |
| PoE++) | |
| ES1D2G48VX5E | 48-کارت رابط PoE پورت 100/1000BASE-T (X5E, RJ45, |
| PoE++) | |
| ES1D2G48TX5S | 48-کارت رابط پورت 100/1000BASE-T (X5S, RJ45) |
| ES1D2G48TX5L | 48-کارت رابط پورت 100/1000BASE-T (X5L, RJ45) |
| ES1D2G48TX5E | 48-کارت رابط پورت 100/1000BASE-T (X5E, RJ45) |
| ES1D2G48TX5H | 48-کارت رابط پورت 100/1000BASE-T (X5H, RJ45) |
| ES1D2G48SX5S | 48-کارت رابط پورت 100/1000BASE-X (X5S, SFP) |
| ES1D2G48SX5L | 48-کارت رابط پورت 100/1000BASE-X (X5L, SFP) |
| ES1D2G48SX5E | 48-کارت رابط پورت 100/1000BASE-X (X5E, SFP) |
| ES1D2G48SX5H | 48-کارت رابط پورت 100/1000BASE-X (X5H, SFP) |
| 10/100/1000کارت رابط BASE-T | |
| ES0DG24TFA00 | 24-کارت رابط پورت 10/100/1000BASE-T (FA, RJ45) |
| ES0D0G48TA00 | 48-کارت رابط پورت 10/100/1000BASE-T (EA, RJ45) |
| ES0DG48TFA00 | 48-کارت رابط پورت 10/100/1000BASE-T (FA, RJ45) |
| ES0D0G48TC00 | 48-کارت رابط پورت 10/100/1000BASE-T (EC, RJ45) |
| ES0D0T24XA00 | 24-پورت 10/100/1000BASE-T و 2 پورت 10GBASE-X |
| کارت رابط (EA,RJ45/XFP) | |
| 100/1000کارت رابط BASE-X | |
| ES0D0G24SA00 | 24-کارت رابط پورت 100/1000BASE-X (بر, SFP) |
| ES0D0G24SC00 | 24-کارت رابط پورت 100/1000BASE-X (EC, SFP) |
| ES0D0G24CA00 | 24-پورت 100/1000BASE-X و 8-Port 10/100/1000BASE-T |
| کارت رابط ترکیبی (بر, SFP/RJ45) | |
| ES0D0S24XA00 | 24-رابط پورت 100/1000BASE-X و 2 پورت 10GBASE-X |
| کارت (EA, SFP/XFP) | |
| 100/1000کارت رابط BASE-X | |
| ES0D0G48SA00 | 48-کارت رابط پورت 100/1000BASE-X (EA, SFP) |
| ES0D0G48SC00 | 48-کارت رابط پورت 100/1000BASE-X (EC, SFP) |
| ES1D2G48SFA0 | 48-کارت رابط پورت 100/1000BASE-X (FA, SFP) |
| 100/1000کارت رابط BASE-X | |
| ES0DG48CEAT0 | 36-پورت 10/100/1000BASE-T و 12-Port 100/1000BASE-X |
| کارت رابط (EA, RJ45/SFP) | |
| 10کارت رابط GBASE-X | |
| ES0D0X2UXA00 | 2-کارت رابط پورت 10GBASE-X (EA, XFP) |
| ES0D0X4UXA00 | 4-کارت رابط پورت 10GBASE-X (EA, XFP) |
| ES0D0X4UXC00 | 4-کارت رابط پورت 10GBASE-X (EC, XFP) |
| ES1D2X08SED4 | 8-کارت رابط پورت 10GBASE-X (ED,SFP+) |
| ES0D0X12SA00 | 12-کارت رابط پورت 10GBASE-X (بر, SFP+) |
| ES1D2X16SSC2 | 16-کارت رابط پورت 10GBASE-X (SC,SFP+) |
| ES1D2X32SSC0 | 32-کارت رابط پورت 10GBASE-X (SC,SFP+) |
| 40کارت رابط GE BASE-X | |
| ES1D2L02QFC0 | 2-کارت رابط پورت 40GBASE-X (اف سی,QSFP+) |
| 100کارت رابط GE BASE-X | |
| ES1D2C02FEE0 | 2-کارت رابط پورت 100GBASE-X(EE,CFP) |
| کارت رابط POE | |
| ES0D0G48VA00 | 48-کارت رابط پورت 10/100/1000BASE-T POE |
| (EA, RJ45, POE) | |
| واحد پردازش خدمات | |
| ET1D2FW00S00 | ماژول NGFW A,با پلت فرم امنیت عمومی HW |
| نرم افزار | |
| ET1D2FW00S01 | ماژول NGFW B,با پلت فرم امنیت عمومی HW |
| نرم افزار | |
| ET1D2IPS0S00 | ماژول IPS A,با نرم افزار پلت فرم امنیت عمومی HW |
| واحد پردازش خدمات | |
| ACU2 | واحد کنترل دسترسی WLAN ACU2(128 کنترل AP |
| منبع گنجانده شده است) |
برنامه های کاربردی محصول Huawei S7706 Switch
