شرح
Huawei R4850G2 Rectifier Module is a digital rectifier with high efficiency and power density converting 85–300 V AC input voltage to 53.5 V DC output voltage.
Huawei R4850G2 Rectifier Module Product Overview
Huawei R4850G2 Rectifier Module is a digital rectifier with high efficiency and power density. This model converts 85–300 V AC input voltage to 53.5 V DC output voltage. The output voltage can be adjusted by the host. R4850G2 performs comprehensive protection functions and low noise, and soft start. With the latest power monitoring technology, وضعیت یکسو کننده و بار در زمان واقعی نظارت می شود. یکسو کننده های متعدد را می توان موازی کرد.

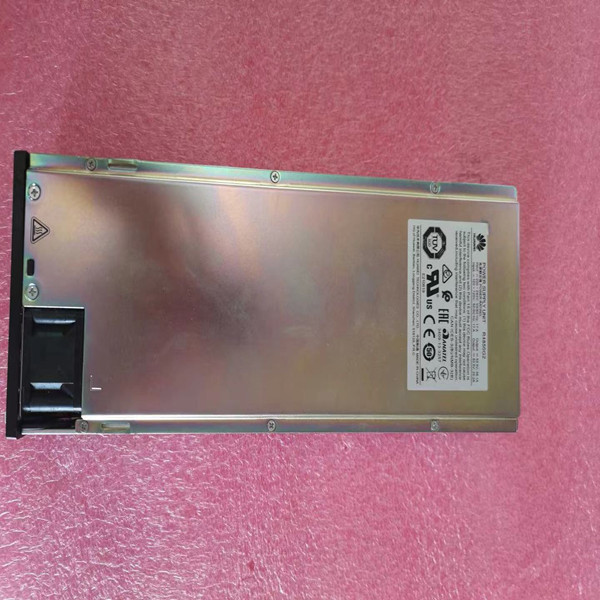

Huawei R4850G2 Rectifier Module Product Pictures
مشخصات محصول ماژول یکسو کننده هواوی R4850G2
| مورد | مشخصات |
| نام تجاری | هواوی |
| مدل | R4850G2 |
| ورودی | |
| ولتاژ بهره برداری | 85– 300 VAC |
| فرکانس | 45دارای امتیاز -66 هرتز : 50هرتز و 60 هرتز |
| جریان ورودی نامی | <17آ |
| ضریب قدرت | >= 0.99(بار>=50% ) |
| THD | <=5% (بار >=50%) |
| خروجی | |
| ولتاژ خروجی | 42– ولتاژ نامی ۵۸ VDC: 53.5 VDC |
| توان خروجی | 3000 دبلیو (176290 VAC); 1250 دبلیو (85-175 VAC به صورت خطی کاهش یافت) |
| دقت ولتاژ تنظیم شده | <=±0.6%صدا |
| موج و نویز | <= 200 mVp-p (پهنای باند<= 20 مگاهرتز) |
| پاسخ پویا | بیش از ساقه:<= ± 5٪ Vo زمان بازیابی: <= 200 ما |
| قدرت آماده به کار | <= 5 وات |
| روشن کردن تاخیر خروجی | 3-8اس |
| زمان نگه دارید | >10 ام‌اس |
| نویز وزن شده از نظر روان سنجی | ≤ 2 mV |
| ولتاژ نویز پهن باند | <= 50 میلی ولت (3.4k–150 کیلوهرتز) <= 20 میلی ولت (0.15M–30MHz) |
ویژگی های محصول ماژول یکسو کننده هواوی R4850G2
- محدوده ولتاژ ورودی: 85-300 ولت AC
- محدوده دمای عملیاتی: -40 درجه سانتیگراد تا +75 درجه سانتیگراد
- اعوجاج هارمونیک کامل (THD): ≤ 5%
- حالت کنترل دیجیتال
- مبادله داغ
- پشتیبانی از کنتور برق هوشمند
- پشتیبانی از ارتباط CAN
- پشتیبانی از نمایشگر LED
- پشتیبانی از تنظیم ولتاژ,تنظیم فعلی,و اشتراک گذاری فعلی
- نیاز Rohs را برآورده کنید
- از TUV عبور کنید, CE,گواهینامه های UL و دریافت گواهینامه CB.
- بالا را قطع کنید 320 VAC
ماژول یکسو کننده هواوی R4850G2 و ماژول های برق مرتبط دیگر
| شماره قطعه | ولتاژ ورودی | ولتاژ خروجی | توان خروجی | بهره وری | دمای عملیاتی |
| R4805G1 | 85-300Vac | 42-58وی دی سی | 270دبلیو | 94 % | -40C تا +75C |
| R4815G1 | 85-300Vac | 42-58وی دی سی | 870دبلیو | 96 % | -40C تا +75C |
| R4815N1 | 85-300Vac | 42-58وی دی سی | 1000دبلیو | 94 % | -40C تا +75C |
| R4830G1 | 85-300Vac | 42-58وی دی سی | 1600دبلیو | 96 % | -40C تا +75C |
| R4830G2 | 85-300Vac | 42-58وی دی سی | 2000دبلیو | 96 % | -40C تا +75C |
| R4830N2 | 85-300Vac | 42-58وی دی سی | 1605دبلیو | 94 % | -40C تا +75C |
| R4850G1 | 85-300Vac | 42-58وی دی سی | 3000دبلیو | 96 % | -40C تا +75C |
| R4850G2 | 85-300Vac | 42-58وی دی سی | 3000دبلیو | 96 % | -40C تا +75C |
| R4850N1 | 85-300Vac | 42-58وی دی سی | 2900دبلیو | 92 % | -40C تا +75C |
| R4850N2 | 85-300Vac | 42-58وی دی سی | 3000دبلیو | 94 % | -40C تا +75C |
| R48100G1 | 260-530Vac | 42-58وی دی سی | 6000دبلیو | 96 % | -40C تا +75C |
| R33640G1 | 260-530Vac | 300-400وی دی سی | 15کیلووات | 97% | -40C تا +75C |
| R50030G1 | 260-456Vac | 300-500وی دی سی | 15کیلووات | 95.8% | -30C تا +65C |
