Descripción
Huawei SSQ2CXL16 Board is a Main Control and Cross-Connect integrated board for Huawei OSN1500, OSN2500, provide STM-16 signals, controls communication, grooms services and clock signals.
Huawei SSQ2CXL16 Board Product Overview
Huawei SSQ2CXL16 Board is main control cross-optical interface combination board (CXL16 for short) provides timing information to other boards in the system, realizes the aggregation and scheduling of various services, completes the communication with other boards in the system and the configuration of other boards Management and other functions. The Huawei CXL16 single board supports functions and features such as SDH signal processing, control de comunicación, service scheduling, y entrada y salida de reloj.
La placa de empalme óptico cruzado de control principal SSQ2CXL16 de Huawei proporciona procesamiento de señal, service scheduling, entrada y salida de reloj, y control de comunicación en OptiX OSN 1500 sistema. La placa única Huawei CXL16 está compuesta por un módulo de sincronización, módulo de conversión fotoeléctrica, Módulo MUX/DEMUX, Módulo de procesamiento de sobrecarga SDH, módulo de comunicación y control, módulo de conexión cruzada, módulo de alimentación, etc..

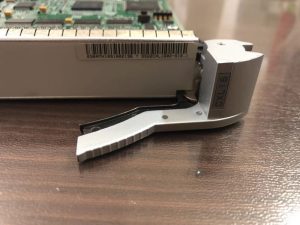

Imágenes del producto de la placa Huawei SSQ2CXL16
Especificaciones del producto de la placa Huawei SSQ2CXL16
| Marca | Huawei |
| Modelo | SSQ2CXL16 |
| Descripción | Main control cross optical interface board |
| Tasa de bits nominal | 2488320 kbit/s |
| Patrón de código de línea | NRZ |
| Código de aplicación | L-16.1 |
| Distancia de transmisión (kilómetros) | 25 a 40 |
| tipo de fibra | LC monomodo |
| Rango de longitud de onda de funcionamiento (Nuevo Méjico) | 12680 a 1335 |
| Gama de potencia óptica lanzada (dBm) | -2 a 3 |
| Sensibilidad del receptor (dBm) | -27 |
| Sobrecarga mínima (dBm) | -9 |
| Tasa mínima de extinción (dB) | 8.2 |
| Máximo -20 ancho espectral dB (Nuevo Méjico) | 1 |
| Relación mínima de supresión de modo lateral (dB) | 30 |
| Dimensiones (milímetros) | 25.4 (W.) X 220 (D) X 254.1 (h) |
| Peso (kg) | 1.1 |
Características del producto de la placa Huawei SSQ2CXL16
- Recibir y enviar 1 Señal óptica STM-16.
- |-16, S-16.1, Módulos ópticos estándar L-16.1 y L-16.2.
- La placa única Q2CXL16 admite interfaz de luz de color CWDM, y la interfaz de luz de color CWDM admite una distancia de transmisión de 80 km. Placa única Q2CXL16
- Admite interfaz de luz de color DWDM, La interfaz de luz de color DWDM admite una distancia de transmisión de 120 km.
- Admite detección y consulta de información del módulo óptico.
- Admite configuraciones de encendido y apagado del láser y funciones de apagado automático del láser.
- Q2CXL16 admite módulos ópticos bidireccionales de fibra única, y los módulos ópticos bidireccionales de fibra única no admiten el uso de pigtails para loopback de interfaz óptica.
- Admite VC-12/VC-3NC-4 empresarial y VC-4-4c, VC-4-8c, Servicio en cascada VC-4-16c.
- Sección de soporte de procesamiento superior de la señal STM-16.
- Procesamiento de sobrecarga del canal de soporte (transmisión y terminación transparentes). Admite la configuración y consulta de bytes J0/J1/C2.
- Apoyo 1 comunicación ECC.
- Admite funciones de bucle invertido interno y externo a nivel del puerto óptico.
- Admite reinicio por software y reinicio por hardware, el reinicio por software no afecta el servicio. Admite la función de consulta de información de fabricación de placas..
- Admite la función de carga en línea FPGA.
- Admite una actualización fluida del software de placa única.
Relación de la placa Huawei SSQ2CXL16 con el tipo de interfaz óptica y la interfaz óptica
| Junta | Código de característica | Tipo de interfaz óptica | Descripción |
| SSQ3CXL1601、SSQ2CXL1601 | 01 | |-16 | 2km STM-16 interfaz óptica bidireccional de doble fibra |
| SSQ3CXL 1602、 SSQ2CXL1602 | 02 | S-16.1 | 150km STM-16 interfaz óptica bidireccional de doble fibra |
| SSQ3CXL1603、 SSQ2CXL 1603 | 03 | L-16.1 | 40km STM-16 interfaz óptica bidireccional de doble fibra |
| SSQ3CXL 1604、 SSQ2CXL1604 | 04 | L-16.2 | 80km STM-16 interfaz óptica bidireccional de doble fibra |
Aplicaciones de productos de placa Huawei SSQ2CXL16
