Descripción
Huawei SmartAX EA5800 X2 es uno de los modelos de la serie EA5800, secundario 2 espacios de servicio. posicionado como el OLT de próxima generación para NG-PON.
Huawei SmartAX EA5800 X2 Product Overview
Huawei SmartAX EA5800 X2 provides a unified carrying platform for multiple services over one fibre network like broadband, wireless, video, y monitoreando. Huawei SmartAX EA5800 X2 provides GPON, XG-PON, XGS-PON, P2P GE, y acceso 10GE, y apoya a POL, FTTH, FTTB, y modos de construcción de red FTTC. Por lo tanto, simplifica la arquitectura de red y reduce OPEX.

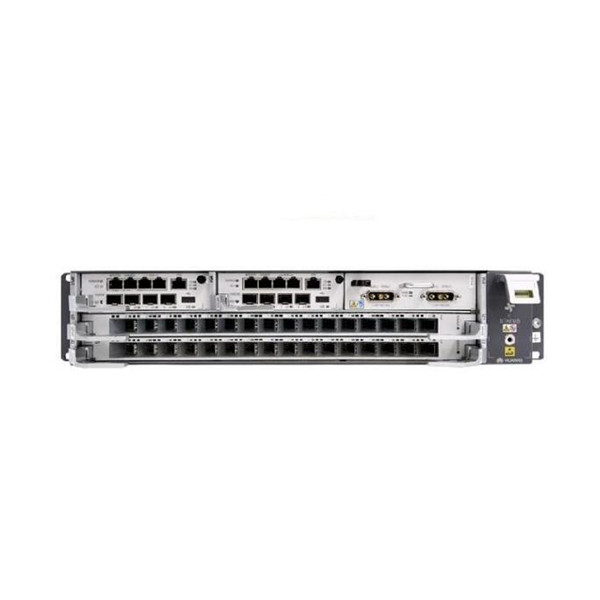

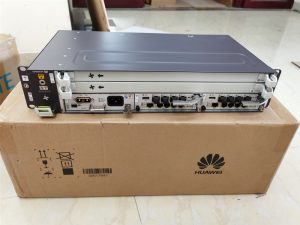

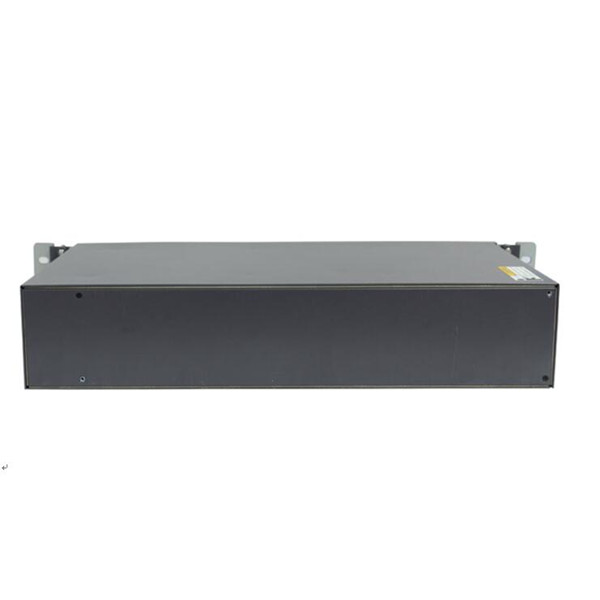

Huawei SmartAX EA5800 X2 Product Pictures
Huawei SmartAX EA5800 X2 Product Specifications
| Marca | Huawei |
| Modelo | EA5800-X2 |
| Gabinetes compatibles | N63E-22 |
| Dimensiones | 2U alto y 19 pulgadas de ancho |
| (Ancho x Fondo x Alto) | Excluyendo soportes de montaje: 442 mmx 268.7 mmx 88.1 milímetros |
| Peso máximo (incluyendo soportes de montaje) | 9.4 kg |
| Corriente de entrada máxima | Fuente de alimentación DC: 20A |
| fuente de alimentación de CA: 8A | |
| Modos de fuente de alimentación | Soporte de alimentación CC (doble para respaldo) |
| fuente de alimentación de CA + batería de respaldo | |
| Rango de voltaje de trabajo | Fuente de alimentación DC: -38.4V a -72V |
| fuente de alimentación de CA: 100V a 240V | |
| Tensión nominal | Fuente de alimentación DC: -48V/-60V |
| fuente de alimentación de CA: 110V/220V | |
| Capacidad de conmutación del tablero de control (modo de carga compartida) | 480 Gbit/s |
| Ancho de banda máximo por ranura de servicio (modo de carga compartida) | 80 Gbit/s |
| Capa del sistema 2 Tasa de reenvío de paquetes (modo de carga compartida) | 714 diputados |
| Número máximo de usuarios simultáneos de vídeo 4K | 2,000 |
| Número máximo de direcciones MAC | 262,143 |
| Número máximo de entradas ARP/enrutamiento | 131,072 |
| Puertos GPON/XG(S)-Puertos PON | 32 |
| Puertos GE/FE | 96 |
| 10 Puertos GE | 16 |
Huawei SmartAX EA5800 X2 Product Features
- Huawei SmartAX EA5800 X2 presenta una arquitectura distribuida y proporciona a los usuarios una plataforma de transmisión unificada para banda ancha, wireless, video, y servicios de vigilancia.
- Huawei SmartAX EA5800 X2 provides GPON, XG-PON, XGS-PON, GE, y 10 acceso GE, y admite múltiples modos de construcción de red, incluyendo POL, FTTH, FTTB, y FTTC. Una red óptica cubre todos los servicios., simplificando la arquitectura de red y reduciendo OPEX.
- Huawei SmartAX EA5800 X2 está disponible en tamaño pequeño, medio, y grandes especificaciones, haciéndolo adecuado para cada escenario.
- Arquitectura distribuida
Distribuya el procesamiento comercial a cada placa comercial única para mejorar la capacidad de conmutación y el rendimiento del sistema.. El rendimiento de una sola ranura puede alcanzar los 100 Gbit/s, que puede cumplir con los requisitos de acceso ultraancho gigabit y garantizar que los servicios de gran ancho de banda, como el video 4K, estén libres de retrasos - Alta fiabilidad
La conexión dual TypeB/TypeC logra una protección de respaldo de recuperación remota ante desastres, tableros de control principales duales, respaldo redundante de tarjetas de fuente de alimentación duales, protección de múltiples enlaces ascendentes, y proporcionar un entorno operativo seguro y confiable - Negocio continuo de actualizaciones de software.
Bajo la arquitectura distribuida, El control y el reenvío están separados para garantizar que el equipo no se interrumpa durante el proceso de actualización., reducir las quejas de los usuarios, y se puede actualizar en cualquier momento durante el día
Huawei SmartAX EA5800 X2 and EA5800 X17 EA5800 X15 EA5800 X7
| Elementos | EA5800-X17 | EA5800-X15 | EA5800-X7 | EA5800-X2 |
| Gabinetes compatibles | N63E-22 | N66E-22 | N63E-22, N66E-22 | N63E-22 |
| Dimensiones | 11U alto y 21 pulgadas de ancho | 11U alto y 19 pulgadas de ancho | 6U alto y 19 pulgadas de ancho | 2U alto y 19 pulgadas de ancho |
| (Ancho x Fondo x Alto) | Excluyendo soportes de montaje: 493 mmx 287 mmx 486 milímetros | Excluyendo soportes de montaje: 442 mmx 287 mmx 486 milímetros | Excluyendo soportes de montaje: 442 mmx 268.7 mmx 263.9 milímetros | Excluyendo soportes de montaje: 442 mmx 268.7 mmx 88.1 milímetros |
| Peso máximo (incluyendo soportes de montaje) | 45 kg | 35 kg | 26 kg | 9.4 kg |
| Corriente de entrada máxima | 60A | 60A | 40A | Fuente de alimentación DC: 20A |
| fuente de alimentación de CA: 8A | ||||
| Modos de fuente de alimentación | Soporte de alimentación CC (doble para respaldo) | Soporte de alimentación CC (doble para respaldo) | Soporte de alimentación CC (doble para respaldo) | Soporte de alimentación CC (doble para respaldo) |
| fuente de alimentación de CA + batería de respaldo | ||||
| Rango de voltaje de trabajo | -38.4V a -72 VCC | -38.4V a -72 VCC | -38.4V a -72 VCC | Fuente de alimentación DC: -38.4V a -72V |
| fuente de alimentación de CA: 100V a 240V | ||||
| Tensión nominal | -48V/-60V | -48V/-60V | -48V/-60V | Fuente de alimentación DC: -48V/-60V |
| fuente de alimentación de CA: 110V/220V | ||||
| Capacidad de conmutación del tablero de control (modo de carga compartida) | 3.6 Tbit/s | 3.6 Tbit/s | 3.6 Tbit/s | 480 Gbit/s |
| Ancho de banda máximo por ranura de servicio (modo de carga compartida) | 100 Gbit/s | 100 Gbit/s | 100 Gbit/s | 80 Gbit/s |
| Capa del sistema 2 Tasa de reenvío de paquetes (modo de carga compartida) | 5,298 diputados | 5,298 diputados | 5,298 diputados | 714 diputados |
| Número máximo de usuarios simultáneos de vídeo 4K | 16,000 | 16,000 | 8,000 | 2,000 |
| Número máximo de direcciones MAC | 262,143 | 262,143 | 262,143 | 262,143 |
| Número máximo de entradas ARP/enrutamiento | 131,072 | 131,072 | 131,072 | 131,072 |
| Puertos GPON/XG(S)-Puertos PON | 272 | 240 | 112 | 32 |
| Puertos GE/FE | 816 | 720 | 336 | 96 |
| 10 Puertos GE | 408 | 360 | 168 | 16 |
Placas de servicio Huawei SmartAX EA5800 X2
| H902MPLAE | Placa de procesamiento principal EA5800 |
| H901MPSCE | Placa de procesamiento principal EA5800 |
| H901CIUA | Tarjeta de transferencia de interfaz combinada EA5800 |
| H901XGHDE | Placa de interfaz avanzada XG-PON OLT de 8 puertos EA5800 |
| H901OGHK | EA5800 Placa de interfaz óptica avanzada GE/FE de 48 puertos |
| H901NXED | Placa de interfaz de enlace ascendente 10GE mejorada de 8 puertos EA5800 |
| H901OXHD | Placa de interfaz óptica avanzada 10GE de 8 puertos EA5800 |
| H902OXHD | Placa de interfaz óptica avanzada 10GE de 8 puertos EA5800 |
| H901GPSFE | Placa de interfaz OLT GPON EA5800 de 16 puertos |
| H901OXEG | EA5800 24 Placa de interfaz óptica 10GE/GE agregada por puerto |
| H901TWEDE | Placa de interfaz OLT XGS-PON mejorada de 8 puertos EA5800 |
| H901XSHF | Placa de interfaz OLT XGS-PON de 16 puertos EA5800 |
| H902GPHFE | Placa de interfaz OLT GPON EA5800 de 16 puertos |
| H901PISA | Tarjeta de transferencia de energía EA5800 |
| H901PISB | Tarjeta de transferencia de energía EA5800 |
| H902PISB | Tarjeta de transferencia de energía EA5800 |
| H901FMLA | EA5800 EA5800-X15/X17 bandeja de ventilador |
| H901FMMA | EA5800 EA5800-X7 bandeja del ventilador |
| H901FMSA | EA5800 EA5800-X2 bandeja del ventilador |
Huawei SmartAX EA5800 X2 Product Applications
