Descripción
Huawei ME909u-521 Mini PCIe Module is a modified version of ME909u-521, standard Mini PCIe package。
Huawei ME909u-521 Mini PCIe Module Product Overview
This model supports downlink 100Mbps and uplink 50Mbps transmission rate and provides high-quality voice and SMS functions; rich extension functions: PIE, USSD, IPV6/IPV4… Support GPS Standalone, A-GPS; built-in TCP/IP protocol stack; Huawei extended AT command set. Es un producto ideal para automoción., seguimiento, enrutadores industriales, monitoreo de seguridad, industrial flat panel, and other industrial applications.

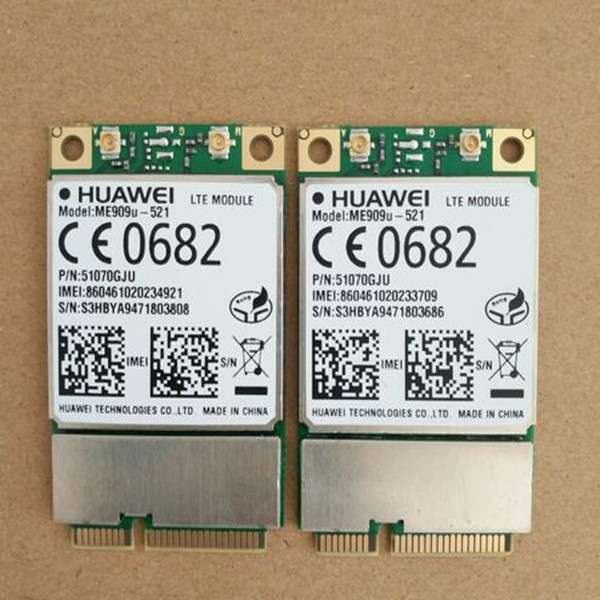

Huawei ME909u-521 Mini PCIe Module product Pictures
Especificaciones del módulo Mini PCIe Huawei ME909u-521
| Marca | Huawei |
| Modelo | ME909u-521 Mini PCIe |
| Tamaño | Altura 30,4 mm |
| Ancho 51mm | |
| Profundidad 3,4 mm | |
| Peso <15gramo | |
| Factor de forma | Mini PCIe |
| Bandas | ME909u-521 Mini PCIe: |
| LTE (FDD) B1/B2/B3/B5/B7/B8/B20 | |
| DC-HSPA+/HSPA+/HSPA/UMTS de doble banda B1/B2/B5/B8 | |
| EDGE/ GPRS/ GSM cuatribanda 850/900/1800/1900 megahercio | |
| Tasa de transferencia de datos | DC-HSPA+ :Enlace descendente:42 mbps, Enlace ascendente: 5.76 mbps |
| LTE FDD: Enlace descendente:100 mbps, Enlace ascendente: 50 Mbps @Ancho de banda 20M (CAT3) | |
| Interfaz | Conector de antena |
| interfaz PCIe | |
| USB 2.0 Alta velocidad | |
| Voz PCM | |
| Tarjeta SIM | |
| Reiniciar | |
| Fuente de alimentación | 3.0 V a 3.6 V (3.3 recomendado) |
| Voz | Voz PCM |
| Rango de temperatura | -30℃ a 70 ℃ |
| GPS/Glonass | GPS independiente |
| A-GPS | |
| Características especiales | PIE |
| USSD | |
| IPV6/IPV4 | |
| Sistema operativo | linux, Androide |
Huawei ME909u-521 Mini PCIe Module Features
Antenna efficiency is the ratio of the input power to the radiated or received power of an antenna. La potencia radiada de una antena es siempre menor que la potencia de entrada debido a las siguientes pérdidas de la antena: pérdida de retorno, perdida material, y pérdida de acoplamiento. La eficiencia de una antena está relacionada con sus dimensiones eléctricas.. Ser especifico, La eficiencia de la antena aumenta con las dimensiones eléctricas.. Además, El cable de transmisión desde el conector de antena del adaptador PCIe a la antena también forma parte de la antena.. La pérdida del cable aumenta con la longitud del cable y la frecuencia..
Se recomienda que la pérdida del cable sea lo más baja posible., Por ejemplo, U.FL-LP-088 hecho por horas. La siguiente eficiencia de la antena. (espacio libre) Se recomienda para el módulo Mini PCIe ME909u-521 para garantizar un alto rendimiento de radio del módulo.: Eficiencia de la antena primaria.: ≥ 40% (abajo 960 megahercio); ≥ 50% (encima 1710 megahercio) Eficiencia de la antena de diversidad: ≥ la mitad de la eficiencia de la antena primaria en la banda de recepción Eficiencia de la antena GPS: ≥ 50% Además, La eficiencia debe probarse con el cable de transmisión..
